Weidmüller ACT20M-AI-AO-E-S 1176010000 měnič signálu 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
měnič signálu
Vstupní signál max. (proud)
20 mA
Vstupní signál max. (napětí)
10 V
Typ
ACT20M-AI-AO-E-S
Rozm.
(d x š x v) 114.3 x 6.1 x 112.5 mm
Datasheety: (PDF)
Počet
Celková cena (3 789,26 Kč / kus)
3 789,26 Kč
Bez DPH.
Doprava zdarma
Už jen 5 Ks skladem!
Technické parametry
- Čistá hmotnost: 83.5 g
- Provozní teplota: 0 °C až +70 °C
- Skladovací teplota: -40 °C až +85 °C
- Počet vstupů: 1
- Senzor: Zdroj napětí, zdroj proudu
- Počet výstupů: 1
- Galvanické oddělení: 3-cestný rozdělovač
- Přesnost< 0.2 % rozsahu měření
- Mezní frekvence (-3 dB): 100 Hz
- Nosná lišta TS 35
- Vstupní frekvence 100 Hz
- Doba skokové odezvy<: 7 ms
- Zatěžovací odpor: Napětí> 10 kΩ
- Průřez vodiče AWG, min.: AWG 30
- Průřez vodiče AWG, max.: AWG 14
- Utahovací moment, min.: 0.4 Nm
- Utahovací moment, max. 0.6 Nm
- Typ
ACT20M-AI-AO-E-S
- Kategorie produktu
měnič signálu
- Vstupní signál max. (proud)
20 mA
- Vstupní signál max. (napětí)
10 V
- Rozm.
(d x š x v) 114.3 x 6.1 x 112.5 mm
- Připojení
šroubovací
- Výstupní signál (napětí)
0 V-10 V, 0 V-5 V
- Výstupní signál (proud)
0 mA-20 mA, 4 mA-20 mA
- Provozní napětí
300 V (max)
- Provozní napětí max.
300 V
- Zátěž
600 Ω
- Vstupní signál (napětí)
10 V
- Vstupní signál (proud)
0 mA-20 mA, 4 mA-20mA
- Vstupní odpor
70 Ω
- Obsah
1 ks
- Konfigurace
DIP spínač
- Šířka
6.1 mm
- V
112.5 mm
- Délka
114.3 mm
- Splňuje RoHS
ano
- Max. okolní teplota
+70 °C
- Min. okolní teplota
-25 °C
- Napájecí napětí (num.)
24 V/DC
- Pevný průřez (max.)
2.5 mm²
- Průřez pevný (min.)
0.5 mm²
- Provedení
DC - 3-pásmový aktivní oddělovač, lze konfigurovat pomocí DIP spínače
- Připojení
0,5 - 2.5 mm²
- vstup.signál
0/4 … 20 mA 0/2 … 10 V resp. 0/1 … 5 V
- Výstupní signál
0/4 … 20 mA 0/2 … 10 V resp. 0/1 … 5 V
Other
6.1
112.5 mm
114.3 mm
1.2 W
-25-70 °C
Screw connection
IP20
None
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 738271 Weidmüller ACT20M-AI-AO-E-S 1176010000 měnič signálu 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 738271 Weidmüller ACT20M-AI-AO-E-S 1176010000 měnič signálu 1 ks
Popis

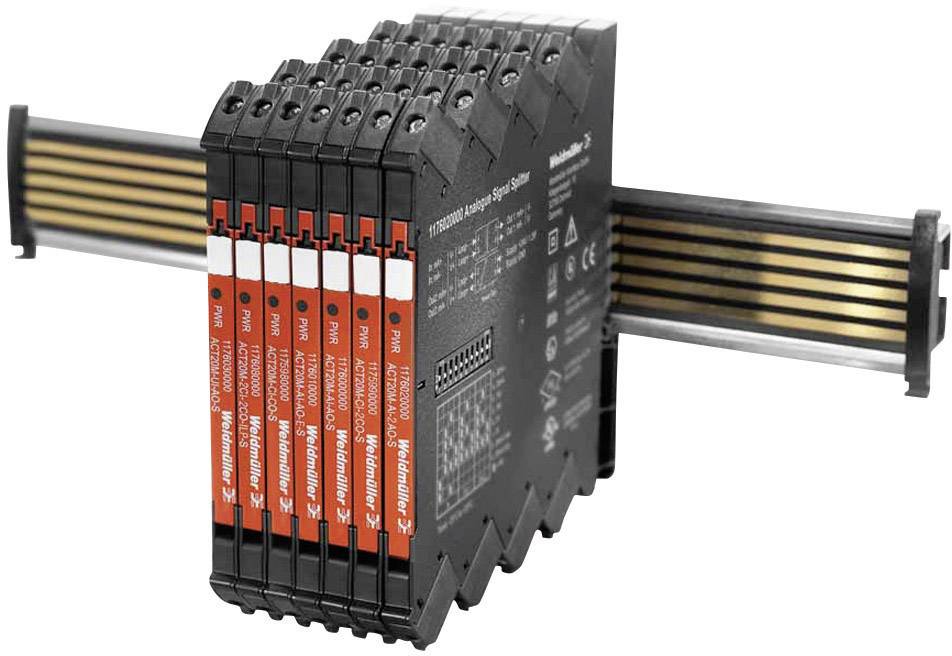

Napájení přes Tragschienenbus
