Metz Connect PT-C12 24 V AC/DC 110501 měnič signálu 1 ks

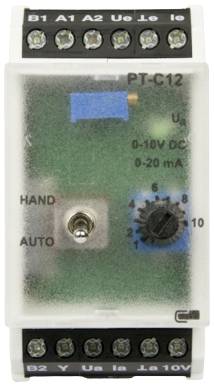

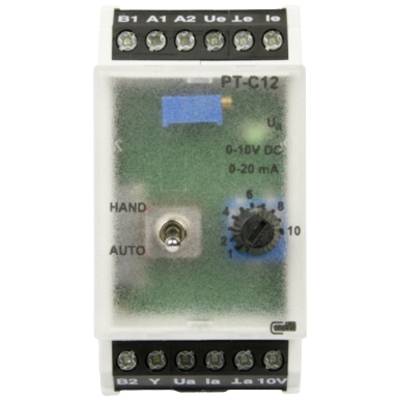

Elektrické ovládací zařízení s ručním a automatickým přepínačem a otočným knoflíkem. Štítek 'PT-C12', displej '0-10V DC, 0-20 mA'.

Kategorie produktu

měnič signálu

Vstupní signál max. (proud)

20 mA

Vstupní signál max. (napětí)

10 V

Typ

PT-C12 24 V AC/DC

Rozm.

(d x š x v) 60 x 35 x 69.30 mm

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

9 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 367,77 Kč / kus)

1 450,41 Kč

-6 %

1 367,77 Kč

Bez DPH.

Už jen 9 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ: PT-C12 24 V AC/DC

Kategorie produktu: měnič signálu

Vstupní signál max. (proud): 20 mA

Vstupní signál max. (napětí): 10 V

Rozm.: (d x š x v) 60 x 35 x 69.30 mm

Výstupní signál (napětí): 0 - 10 V/DC

Výstupní signál (proud): 0 - 20 mA

Provozní napětí: 24, 24 V/AC, V/DC (max)

Provozní napětí max.: 24 V/AC
24 V/DC

Zátěž: 500 Ω

Vstupní signál (napětí): 0 - 10 V/DC

Vstupní signál (proud): 0 - 20 mA

Obsah: 1 ks

Šířka: 35 mm

V: 69.30 mm

Délka: 60 mm

Příkon proudu: AC: 200 mA; DC: 110 mA

Max. okolní teplota: +70 °C

Min. okolní teplota: -20 °C

Napájecí napětí (num.): 24 V/AC
24 V/DC

Pevný průřez (max.): 2.5 mm²

Průřez pevný (min.): 0.34 mm²

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3164618 Metz Connect PT-C12 24 V AC/DC 110501 měnič signálu 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3164618 Metz Connect PT-C12 24 V AC/DC 110501 měnič signálu 1 ks

Popis

Potenciálový oddělovač / převodník signálu slouží k oddělení analogových signálů v rozsahu od 0 do 10 v DC a 0 až 20 mA DC nebo pro převod signálu od 0 do 10 v DC na 0 až 20 mA DC nebo 0 až 20 mA DC na 0 až 10 V. DC. Vstupní, resp. Výstupní signály a napájecí napětí jsou vzájemně izolované. Na přístroji může být připojen buď vstupní signál 0 až 10 v nebo 0 až 20 mA. Funkce odpojení potenciálu: U PT-C12 se vstupní signál 0 až 10 v proporcionálně k výstupnímu signálu 0 až 10 V. PTI-C12 vyrovnává vstupní signál 0 až 20 mA proporcionálně na výstupní signál 0 až 20 mA. Funkce změny signálu s napěťovým oddělením: Při změně signálu od 0 do 10 v na 0 až 20 mA nebo 0 až 20 mA na 0 až 10 v lze pomocí integrovaného vřetenového trimru přenastavit transformovaný výstupní signál. Navíc je integrována ruční nouzová úroveň s RUČNÍM AUTOMATICKÝM spínačem s potvrzovacím kontaktem. Pomocí potenciometru lze v poloze přepínače RUČNĚ nastavit výstupní signál 0 až 10 v nebo 0 až 20 mA. Na svorce 10 v je k dispozici konstantní výstupní napětí max. 10 v DC, 5 mA. Vstup Y slouží k LED indikaci výstupního napětí UA. Jas LED závisí na výšce výstupního signálu (můstek mezi UA a Y). Alternativně lze připojit externí signál na vstupu Y pro LED zobrazení od 0 do 10 v DC. Připojení pomocí šroubových svorek.

Tento text byl přeložen strojově.
