VOLTCRAFT VC-655 stolní multimetr s MLSET-120 měřicími kabely

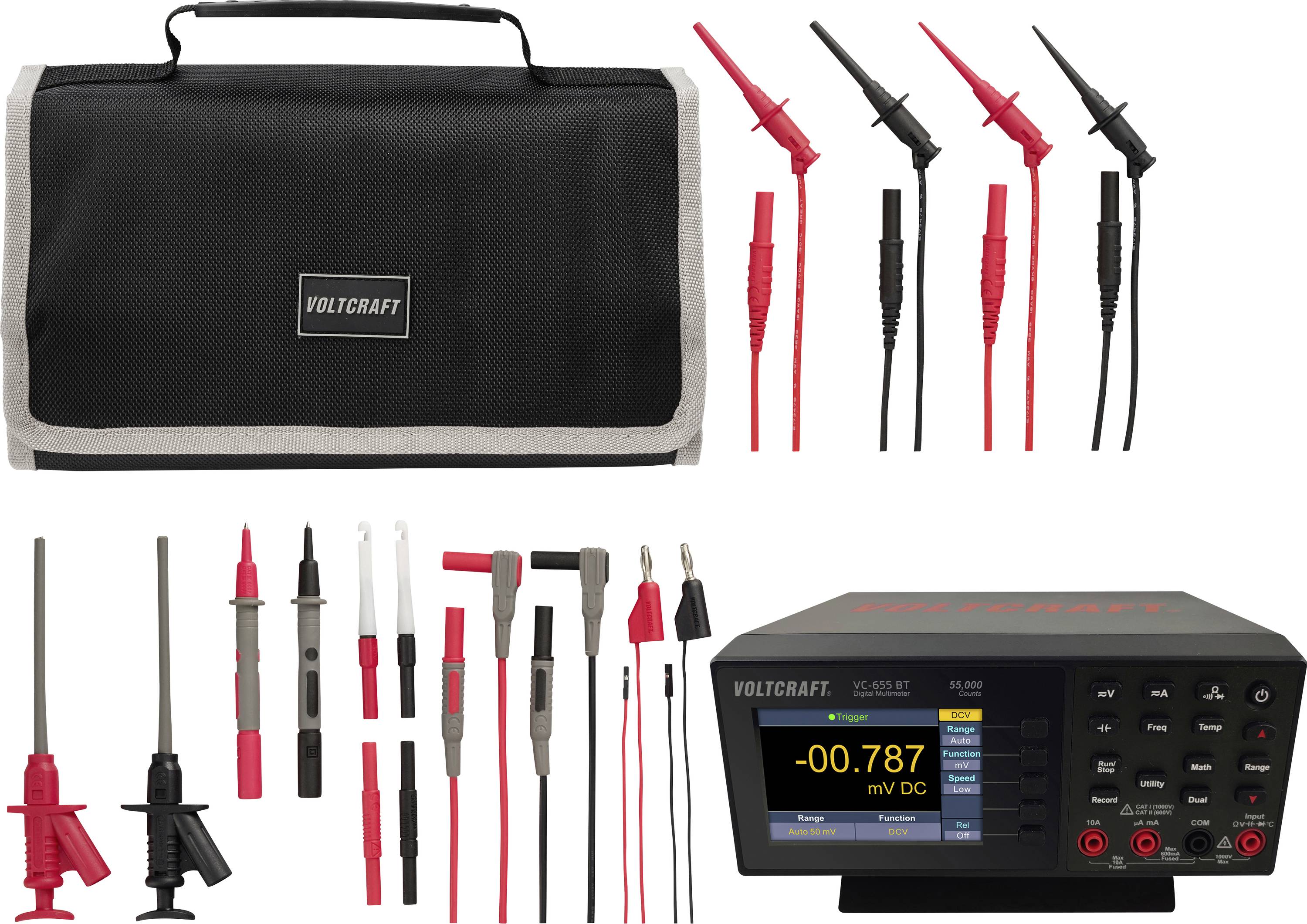

Sada testovacích hrotů multimetru Voltcraft s přenosným pouzdrem, asortované červené a černé hroty, krokosvorky, vodiče a displej digitálního měřiče.
Digitální multimetr VOLTCRAFT VC-655 BT zobrazuje -0,787 mV DC na displeji. Jsou viditelná tlačítka pro různé funkce.
Digitální multimetr s displejem '-0.787 mV DC', funkcemi jako rozsah, automatika a stejnosměrné napětí. Displej zobrazuje zelené a červené hodnoty.
Černé elektronické zařízení s větracími otvory po straně a červeným nápisem 'VOLTCARFT' na horní straně.
Zadní strana zařízení Voltcraft s napájecím konektorem, USB portem a výstražnou poznámkou. Zobrazuje informace o napětí a výkonu.
Měřicí přístroj Voltcraft VC 890 s kabely a příslušenstvím pro elektrická měření. Hlavní přístroj vlevo, kabely a měřicí hroty vpravo.
Digitální měřicí přístroj měří elektronické komponenty na desce plošných spojů. Na obrazovce je zobrazeno '2,026 µF'.
Osoba měří odpor zeleného odporového prvku digitálním multimetrem, který ukazuje 0,9962 kΩ.
Displej elektronického zobrazení: 'Trigger open' ve žluté barvě. Pravá strana zobrazuje nastavení: Cont, Beeper Off, Threshold 50 Ω.
Digitální měřicí přístroj ukazuje: Měření kapacity při 20,97 nF v automatickém rozsahu. Funkce: Trigger aktivován, Relativní mód vypnut.
Displej měřicího přístroje se žlutým číslem '0.0001 A DC'. Režim 'DCI', rozsah 'Auto 5 A', funkce 'A', rychlost 'Nízká'.
Měřicí přístroj zobrazuje '000.25 µA DC'. Módy: DCI, Auto, Low. Funkce: Rozsah 'Auto 500 µA', funkce mA zvýrazněna.
Měřicí přístroj zobrazuje '-0,787 mV DC'. Funkce: Automatický výběr rozsahu, stejnosměrné napětí, nízká rychlost.
Displej měřicího přístroje v módu testu diody zobrazuje '0.0000 V DC'. Spoušť je aktivována, zvukový signál je vypnutý.
Elektronické měřicí přístroje displej zobrazuje '0,1377 V AC'. Vlevo nahoře: 'Trigger'. Vlevo dole: '50,032 Hz', 'Auto 5 V'. Vpravo: Tlačítka pro nastavení.
Obraz digitálního displeje s hodnotami: '20,017 ms', '39,3 %', funkcí 'Freq' a módem 'Period'. Nahoře zelený bod s nápisem 'Trigger'.
Digitální displej měřiče frekvence ukazuje 49,981 Hz a 38,5 %. Mód je 'Freq', funkce 'Freq' je aktivní.
Obrázek měřicího přístroje s displejem: '-00.353 mV DC'. Funkce: MAX, MIN, průměr, rozsah 'Auto 50 mV', mód 'DCV'.
Digitální displej měřicího přístroje zobrazuje '-00.177 mVDC' žlutě. Funkce je 'DCV', rozsah 'Auto 50 mV'. Možnosti: Auto, 50 mV, 500 mV.
Měřicí přístroj 'RES' ukazuje 0,011 MΩ v automatickém rozsahu 50 MΩ. Trigger aktivní, rozsah na 'Auto', nízká rychlost, Reference 'Vypnuto'.
Měřicí přístroj s digitálním displejem zobrazuje '038,5 °C'. Ovládací možnosti vpravo: 'Teplota', 'Načíst KITS90', 'Zobrazit vše', 'Jednotka °C', 'Rel Vyp'.
Měřicí přístroj zobrazuje '0.0001 AAC', funkce 'A', rozsah 'Auto 5 A' a ACI mód. Rychlost nastavena na 'Nízkou', Rel na 'Vypnuto'.
Displej měřicího přístroje: Aktuální naměřená hodnota 0,36 µA AC v rozsahu 'Auto 500 µA'. Funkce 'mA'. Rychlost 'Nízká'. Režim 'ACI'.
Obraz displeje měřicího přístroje zobrazujícího 0,1556 V AC s nastaveními: rozsah na 'Auto 5 V', funkce 'ACV', rychlost 'Nízká', relé 'Vypnuto'.
Digitální měřicí přístroj zobrazuje '0.1556 V AC'. Nastavení: ACV, automatický rozsah, funkce 'V', rychlost 'Nízká', relativní hodnota 'Vypnuto'.
'Obrazovka měřicího softwaru s daty v tabulkovém formátu: NO, MODE, VALUE. Ručně vybráno. Možnosti: Uložit, Smazat, Zpět.'
Uzavírací přepravní pouzdro se sadou multimetru obsahující měřicí vodiče, špičky sond a adaptéry uspořádané v řadě.
Různé testery a vodiče multimetru v červené, černé a šedé barvě, uspořádané diagonálně na bílém pozadí.
Různobarevné multimetrové testovací sondy a vodiče v červené, černé, šedé a bílé barvě, zobrazené v různých konfiguracích hrotů sond a kabelů.
Otevřená organizerová taška se třemi zipovými síťovanými přihrádkami na ukládání kabelů nebo malých doplňků.
Červené a černé testovací vodiče se dvěma průhlednými ochrannými krytkami na bílém pozadí.
Dva izolované zkušební vodiče s hákovitými konektory, jeden černý a jeden červený, zobrazeny vedle sebe na bílém pozadí.
Detailní pohled na červenou sondu multimetru držené mezi prsty s ostrým kovovým hrotem na bílém pozadí.
Detail obrázku ruky držící červený elektrický testovací hrot s špičatým koncem, izolovaný na bílém pozadí.
Ruka držící červenou plastickou hračku pistoli na šipky s dlouhou šedou šipkou na bílém pozadí.
Obdélníkový konektor zásuvky o rozměru 0,64 mm na červeném kabelu s pobledlým srovnávacím obrázkem podobné zástrčky výše.
Koláž techniků opravujících desky plošných spojů v laboratoři s centrálním kruhem zobrazujícím různorodé šroubováky a přesné nástroje.
Přepravní pouzdro Voltcraft se sadou testovacích vodičů a multimetrovými sondy v červené, černé a šedé barvě.
1/38
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Okamžité doručení: Čt 5. 11.
449 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (5 925,00 Kč / kus)
5 925,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

VOLTCRAFT VC-655 stolní multimetr s MLSET-120 měřicími kabely

  • DIGITÁLNÍ STOLNÍ MULTIMETR VC-655 BT
  • Až 4.5-místné rozlišení, 55000 hodnot
  • LCD displej s úhlopříčkou 9,4 cm (3,7"a vysokým rozlišením 480 x 320 pixelů
  • Až 64 měření za sekundu
  • CAT I 1000 V / CAT II 600 V
  • Měření skutečné efektivní hodnoty (True RMS ) AC napětí a proudu
  • Dvouřádkový displej pro některé naměřené údaje
  • Analýza trendu je k dispozici v režimu diagramu
  • Podpora SCPI
  • I/O rozhraní: USB
  • VOLTCRAFT MLSET-120 sada měřicích kabelů, laboratoř s průmyslovou rolovací brašnou a přesné vybavení pro elektrotechnický vývoj (15 ks)
  • Cat III 1000 v / Cat IV 600 v 10 a 4 mm konektor PVC 1,2 m měřicí kabely (červený a černý), poniklovaný
  • Cat II 300 v SMD měřicí kabely malá uchopovací svorka s 4 mm zástrčkou (červená a černá), 1,2 m.
  • Cat II 300 v SMD měřicí kabely, IC svorka s 4 mm konektorem (červený a černý), 1,2 m
  • 0,7 mm měřicí hrot s 4 mm zdířkou s krytem, 30 VAC / 60 VDC 3 a (červený a černý)
  • Měřicí kabely z 4 mm banánkového konektoru na 0,64 mm pravoúhlé zásuvky (červený a černý)
  • 4 mm adaptér (červený a černý)
  • Měřicí svorka 4 mm, Cat II 1000 v 5 a (červená a černá)
  • Měřicí hrot 10 a poniklovaný (červený a černý)

Dodatečné informace:

Technické parametry

Min. měřená hodnota V/DC

0.001 mV

Kategorie produktu

stolní multimetr

Max. měřená hodnota V/DC

1000 V

Min. měřená hodnota V/AC

0.001 mV

Max. měřená hodnota V/AC

750 V

Min. měřená hodnota A/DC

0.01 µA

Max. měřená hodnota A/DC

10 A

Min. měřená hodnota A/AC

0.01 µA

Max. měřená hodnota A/AC

10 A

Základní přesnost (±)

0.05 %

Typ měření

True RMS

Rozhraní

USB

V

92 mm

Šířka

200 mm

Délka

148 mm

Hmotnost

0.45 kg

bez certifikátu

Kategorie měření

CAT I 1000 V

CAT II 600 V

Měření napětí

AC/DC

Měření proudu

AC/DC

Typ

VC-655 BT

Displej

digitální

Displej (counts)

55000

Rozm.

(d x š x v) 148 x 200 x 92 mm

Vlastnosti

datalogger

Měření kapacity

vč. testovacího kabelu

Vč. brašny

grafický displej

Test průchodnosti

Rozhraní

zástrčka USB 2.0 B

Dodržování předpisů a certifikace

Certified by EU Garan

Ke stažení

List technických údajů

List technických údajů 3805713 VOLTCRAFT VC-655 stolní multimetr s MLSET-120 měřicími kabely

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3805713 VOLTCRAFT VC-655 stolní multimetr s MLSET-120 měřicími kabely

Návod k obsluze a bezpečnostní pokyny 3805713 VOLTCRAFT VC-655 stolní multimetr s MLSET-120 měřicími kabely

Záruční podmínky

Záruční podmínky 3805713 VOLTCRAFT VC-655 stolní multimetr s MLSET-120 měřicími kabely

Popis


DIGITÁLNÍ STOLNÍ MULTIMETR VC-655 BT
Bezpečné měření
Digitální multimetry jsou nezbytné pro detekci, analýzu a nápravu chyb v elektronických obvodech. Přístroj Voltcraft-655 BT je určen pro použití v oblastech CATI 1000 V a CAT II 600 V, je proto vhodný jak pro oblast nízkého napětí, tak pro vyhledávání závad u přístrojů připojených k nízkonapěťovým soustavám (např. v domácích spotřebičíc Kromě měřicích funkcí jako měření skutečné efektivní hodnoty (True-RMS) AC napětí a proudu nebo zkouška průchodnosti s akustickým signálem, podporuje toto multifunkční zařízení také teplotní senzory typu ITS90 K a PT100. Optimální rozsahy měření se v praxi nastavují automaticky. Digitální stolní multimetr VOLTCRAFT může za sekundu provádět až 64 měření a podporuje protokol SCPI pro řízení a programování.
Vše přehledné na první pohled
3,7" LCD displej s 4.5-místným rozlišením a 480 x 320 pixely má potřebné vysoké rozlišení pro přehledné zobrazení 55000 hodnot. Některá naměřená data lze dokonce zobrazit na dvouřádkovém displeji. Dále se nabízí funkce Data Hold (podržení měřeného údaje) a zobrazení pro překročení rozsahu. Interní paměť archivuje až 1.000 naměřených hodnot, přenos dat zajišťuje I/O rozhraní USB.
Vše v jedné praktické sadě
Pro okamžité použití jsou kromě multimetru a síťového kabelu k dispozici navíc 1 pár měřicích kabelů, 1 pár krokosvorek a také náhradní pojistka. Také v dodávce: Stručný úvod návod v němčině a angličtině, software a příručka v angličtině na CD.


VOLTCRAFT MLSET-120 sada měřicích kabelů, laboratoř s průmyslovou rolovací brašnou a přesné vybavení pro elektrotechnický vývoj (15 ks)
VOLTCRAFT MLSET-120 je modulární systém příslušenství, jehož sestava je cíleně navržena pro vysoké požadavky na vývoj elektroniky, ve zkušebních laboratořích a pro jemné diagnostické práce v průmyslové údržbě. Kromě velmi flexibilních silikonových měřicích kabelů zahrnuje systém spektrum pro jemné měřicí hroty, miniaturní háky a konektory měřicího vedení podle aktuálních průmyslových zkušebních norem.

Součástí dodávky je prémiová pojízdná brašna, která optimalizuje proudění vzduchu v laboratoři i během servisu. Dvě integrované kapsy pro rychlý přístup umožňují volné, úsporné uložení jemných kabelů a citlivých adaptérů. Díky polotransparentním čelním segmentům je obsah vždy vizuálně ověřitelný, což minimalizuje neproduktivní čas hledání was-scouz. Další samostatná kapsa na zip chrání citlivé drobné díly jako miniaturní svorky nebo SMD příslušenství proti ztrátě. Velkorysá vnitřní vyrosta s funkcemi technické techniky a nabízí dostatečnou kapacitu pro integraci dalších měřicích přístrojů a kompaktních zařízení.




Tento text byl přeložen strojově.

Provedení

  • DIGITÁLNÍ STOLNÍ MULTIMETR VC-655 BT
  • Automatické nastavení rozsahu měření
  • Interní paměť až pro 1000 naměřených hodnot
  • Podporuje teplotní senzory typu ITS90 K a PT100
  • Akustická zkoušečka průchodnosti
  • Ukazatel pro překročení rozsahu
  • Funkce Data Hold
  • Ochrana vstupu
  • datový záznamník
  • Měření frekvence
  • Měření periody
  • Měření kapacity
  • Matematické funkce
  • Test diod
  • VOLTCRAFT MLSET-120 sada měřicích kabelů, laboratoř s průmyslovou rolovací brašnou a přesné vybavení pro elektrotechnický vývoj (15 ks)
  • Optimalizováno pro laboratoře a vývoj: Sladěná sestava nejjemnějších krokoseparačních a zkušebních zařízení pro filigránské měření na deskách, SMD součástkách a integrovaných obvodech
  • Maximální ochrana v prostředí B2B: Velmi odolná rolovací taška z velmi odolné, oděruvzdorné průmyslové tkaniny proti mechanickému opotřebení v laboratoři
  • Díky dvěma pevně integrovaným, poloprůhledným přihrádkami je namáhavé vhoření do pevných gumových popruhů zbytečné
  • Rozšiřitelný úložný prostor: Flexibilní uzavírací mechanismus poskytuje prostor pro stávající měřicí příslušenství nebo kompaktní digitální multimetr
  • Rozsáhlá přesná sada: Včetně specializovaných laboratorních komponentů do Cat IV pro dokonalé snímání signálu při maximální bezpečnosti uživatele

Obsah balení

  • Stolní DMM multimetr
  • Napájecí kabel
  • 1x pár měřicích kabelů
  • 1x pár krokosvorek
  • 1x náhradní pojistka
  • 1x USB kabel
  • 1x software na CD
  • Tištěný bezpečnostní list od firmy Voltcraft
  • Stručný úvodní návod (DE/EN)
  • 2x vysoce flexibilní silikonové měřicí kabely (1,2 m, červená/černá)
  • 2x bezpečnostní svorkový zkušební hrot (VOLTCRAFT MSK-120)
  • 2x spojka pro měřicí kabely, 4 mm zásuvka/zásuvka (VOLTCRAFT VOLTCRAFT MSL-504)
  • 2x měřicí hroty pro jemné měření se 0,7 mm měřicí jehlou (Voltcraft VOLTCRAFT MMS-130)
  • 2x silikonové měřicí kabely 1,2 m s miniaturními krokoháky (Voltcraft VOLTCRAFT MSL-528)
  • 2x silikonový měřicí kabel 1,2 m s miniaturními krokosvorkami (Voltcraft VOLTCRAFT MSL-525)
  • 2x kabel adaptéru, zástrčka 4 mm -> zásuvka 0,64 mm (VOLTCRAFT VOLTCRAFT MSL-315)
  • 1x odolné průmyslové rolovací pouzdro s průhlednými přihrádkami pro rychlý přístup
