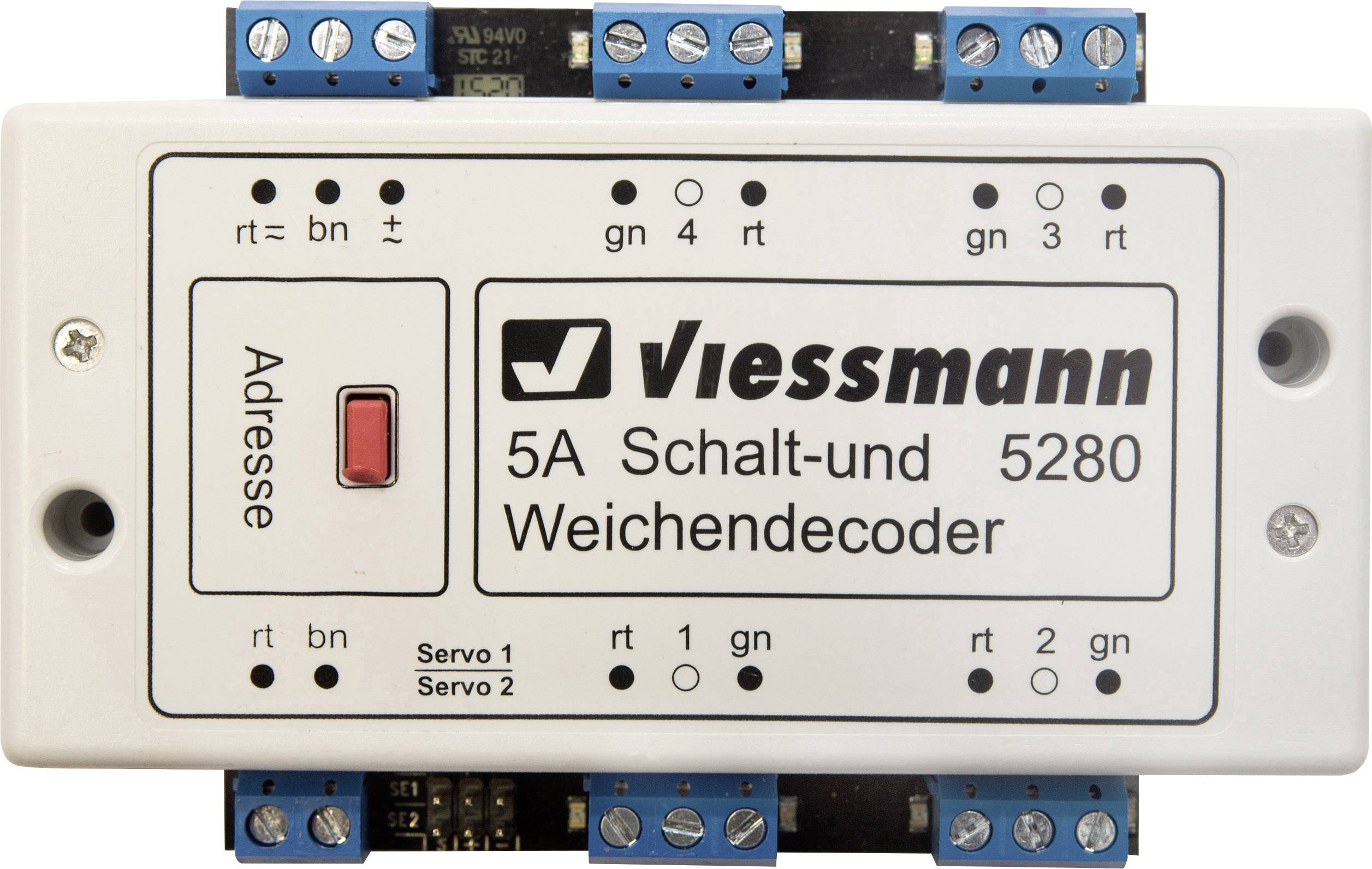

Viessmann Modelltechnik 5280 spínací a výhybkový dekodér modul
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (1 180,99 Kč / kus)
1 180,99 Kč
Bez DPH.
Hlavní benefity
Multiprotokolový spínací a výhybkový dekodér
Technické parametry
- Kategorie produktu
spínací a výhybkový dekodér
- Výrobce dekodéru
Viessmann
- Digitální formát
DCC
MM
- Provedení dekodéru
modul
- Nastavitelné efekty
blikání
stmívání
náhodné řízení
signály
- Počet výstupů
4 x
- Rozsah adres
1 - 1020/2040
- Proud na spínacích výstupech (max.)
5000 mA
- Max. proud motoru
300 mA
- Integrovaná automatika ovládání provozu
Ano
- Délka
106 mm
- Šířka
70 mm
- Věkové kategorie
od 15 let
- Rozm.
(d x š) 106 mm x 70 mm
- Číslo výrobce
5280
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1586825 Viessmann Modelltechnik 5280 spínací a výhybkový dekodér modul
Popis
Dekodér pro DCC a Märklin je multiprotokolový dekodér pro formát Motorola. Je navržen jako výhybkový dekodér pro 4 výhybek s dvojitými cívkami a navíc řídí 2 serva. Je vybaven 4 výstupními páry, které lze nakonfigurovat také pro speciální funkce. Můžete tak vytvářet různé světelné efekty, jako blikání pro osvětlení na staveništi nebo rekordéry. Na výloze výhybky rozpozná dekodér při odpovídající konfiguraci výhybky s vypínáním koncové polohy a ohlásí tuto polohu pomocí RailCom zpět.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 4 páry výstupů výhybky (dvojitá cívka)
- výstupy lze také konfigurovat jako jednotlivé výstupy
- kladné napětí
- napájení volitelně z kolejnice nebo přes externí napájení pro spínající zátěž
- různé funkce výstupů: Impulzní, trvalý, blikající, stmívání, signály, náhodné ovládání (také u servovýstupů)
- spínací proud až do max. 5 a na výstup
- celkový dekodér max. 5 a
- s E zásuvkou pro napájení spínacího proudu přes samostatný transformátor
- maximální celkový proud dekodéru
- LED na výstupech signalizuje spínací příkaz
- programování na programovacím trnu
- programování na hlavní koleji (POM)
- naprogramování adres také pomocí tlačítka
- servovýstupy lze navíc konfigurovat z servodůvodů a rychlostí
- napájení pro obě serva celkem: 300 mA trvale, 450 mA krátkodobě
- se šroubovými svorkami.
