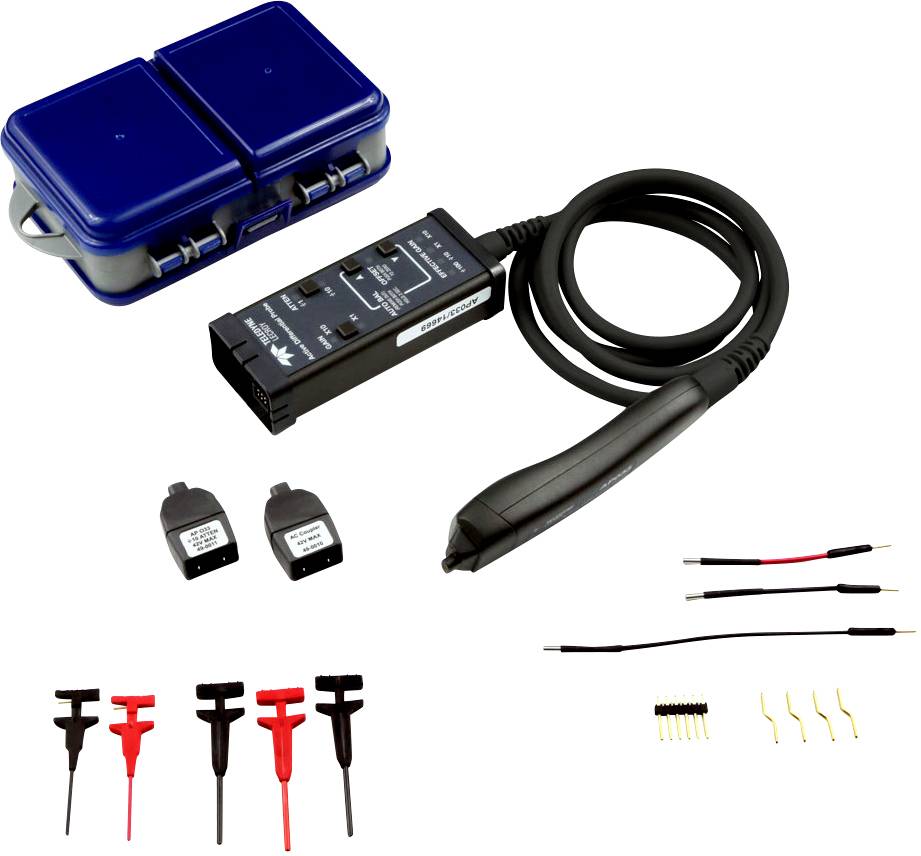

Sada příslušenství k osciloskopu, která obsahuje měřicí sondy, kabely a modrý přepravní kufřík. Určeno pro měření elektrických signálů.

Sada příslušenství k osciloskopu, která obsahuje měřicí sondy, kabely a modrý přepravní kufřík. Určeno pro měření elektrických signálů.

Teledyne LeCroy

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (279 838,31 Kč / kus)

279 838,31 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Sonda Teledyne LeCroy AP0

10:1
Šířka pásma 500 MHz

Technické parametry

Kategorie produktu: diferenciální sonda

Šířka pásma: 500 MHz

Dělicí poměr: 10:1

Doba zvýšení: 875 ps

Vstupní kapacita: 2 pF

Vstupní odpor: 1 M Ω

: bez certifikátu

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2267562 Teledyne LeCroy AP033 diferenciální sonda 500 MHz 10:1

Popis

Plně integrovaný: Díky rozhraní ProBus™ představuje AP033 nedílnou součást osciloskopu. Citlivost a offset sondy lze ovládat přes čelní panel osciloskopu, čelní panel sondy nebo dálkově ovládaným příkazy (GPIB nebo RS-232). Citlivost, offset, vstupní kapacita a rozsah stejnosměrného napětí jsou zobrazeny na stínítku osciloskopu. Při použití s digitálním osciloskopem od LeCroy není nutné žádné externí napájení.

Velký dynamický rozsah: AP033 nabízí rozsah citlivosti od X10 zesílení až k tlumení 10 na nánož (dokonce i zařízení na 100 s odnímatelným tlumícím článkem) pro různé signály. Citlivost lze při použití s leCroy osciloskopem plynule nastavit od 200 μV/div do 1 v/div.

Při vysoké citlivosti je plyn x10 zvolen a útlum na hodnotu, kterou lze snadno odutit. Generuje 5 nV/ 4 rms/ 4 rms vstupní šum, ±4 v stejnosměrné napětí (CMVR) a ±400 mV diferenciální DC-Offset. Při nižších citlivosti jsou zvoleny x1 Gain a 11x až 10 tlumení, was ±50 v CMVR a ±4 v diferenciální offset.

Kapacita vstupu činí pouze 2 pF/strana (1 pF diferenciál), pokud je útlum vyšetřen na hodnotu 10. Faktory vychylování 2 mV/div až 1 v/div lze dosáhnout pouze 2 pF/strana vstupní kapacity a ±50 v CMVR.

Tento text byl přeložen strojově.

Obsah balení

Kufřík pro uložení
Násuvný atenuátor typu A7-10
Nasazovací AC vazební člen
Sada flexibilních kabelů (1)
Mini svorka, 0,8 mm (3)
Mini svorka, 0,5 mm (2)
Zemnicí vedení (1)
Osazené kolíky, kulaté (4)
Čtvercová pinová lišta (1)
.

Popis

Plně integrovaný: Díky rozhraní ProBus™ představuje AP033 nedílnou součást osciloskopu. Citlivost a offset sondy lze ovládat přes čelní panel osciloskopu, čelní panel sondy nebo dálkově ovládaným příkazy (GPIB nebo RS-232). Citlivost, offset, vstupní kapacita a rozsah stejnosměrného napětí jsou zobrazeny na stínítku osciloskopu. Při použití s digitálním osciloskopem od LeCroy není nutné žádné externí napájení.

Velký dynamický rozsah: AP033 nabízí rozsah citlivosti od X10 zesílení až k tlumení 10 na nánož (dokonce i zařízení na 100 s odnímatelným tlumícím článkem) pro různé signály. Citlivost lze při použití s leCroy osciloskopem plynule nastavit od 200 μV/div do 1 v/div.

Při vysoké citlivosti je plyn x10 zvolen a útlum na hodnotu, kterou lze snadno odutit. Generuje 5 nV/ 4 rms/ 4 rms vstupní šum, ±4 v stejnosměrné napětí (CMVR) a ±400 mV diferenciální DC-Offset. Při nižších citlivosti jsou zvoleny x1 Gain a 11x až 10 tlumení, was ±50 v CMVR a ±4 v diferenciální offset.

Kapacita vstupu činí pouze 2 pF/strana (1 pF diferenciál), pokud je útlum vyšetřen na hodnotu 10. Faktory vychylování 2 mV/div až 1 v/div lze dosáhnout pouze 2 pF/strana vstupní kapacity a ±50 v CMVR.

Tento text byl přeložen strojově.

Obsah balení

Kufřík pro uložení
Násuvný atenuátor typu A7-10
Nasazovací AC vazební člen
Sada flexibilních kabelů (1)
Mini svorka, 0,8 mm (3)
Mini svorka, 0,5 mm (2)
Zemnicí vedení (1)
Osazené kolíky, kulaté (4)
Čtvercová pinová lišta (1)
.
