Name: TE Connectivity Mini-Universal-MATE-N-LOK konektor do DPS 4, rozteč 4.14 mm, 1-770968-0, 1 ks
Brand: TE Connectivity
SKU: 1194443
Availability: SoldOut

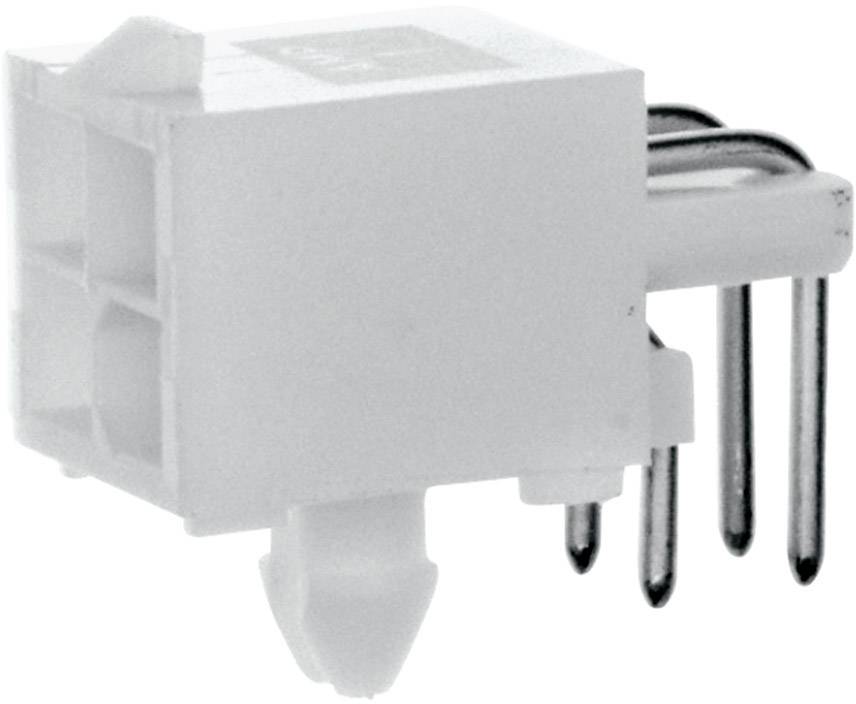

Bílý elektronický konektor s několika kovovými kolíky, pravděpodobně součástka pro elektrické nebo elektronické propojení.

Technický výkres elektrického konektoru zobrazuje rozměry a detaily uspořádání pinů ve dvou pohledech.

1/2

Ilustrační obrázek

Kategorie produktu

konektor do DPS

Provedení

zástrčka, vestavná úhlová

Počet řádků

Řada

Mini-Universal-MATE-N-LOK

Rastr (rozteč)

4.14 mm

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (40,09 Kč / kus)

40,09 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Pinová patice Mini Universal MATE-N-LOCK, zahnutá

Obsah: 1 ks
Počet řádků: 2
Počet pólů: 4

Dodatečné informace:

Technické parametry

Kategorie produktu: konektor do DPS

Provedení: zástrčka, vestavná úhlová

Počet řádků: 2

Typ zapojení konektoru: wire to board

Řada: Mini-Universal-MATE-N-LOK

Rastr (rozteč): 4.14 mm

Počet kontaktů v řadě: 2

Počet pólů: 4

Šířka: 12.70 mm

Ø pin: 1.00 mm

Kolíkový tvar: kulatý

Jmenovitý proud: 9.50 A

Jmenovitý proud - filtr: 9.5 A

Obsah: 1 ks

Rozm.: (d x š x v) 9.86 x 12.70 x 11.86 mm

Připojení: zahnuté pájecí piny

Materiál pouzdra: polyamid

Číslo výrobce: 1-770968-0

Barva: bílá

Průmyslové balení: Ne

Izolační materiál: polyamid

Materiál kontaktu: mosaz

Kontaktní povrch tiskové strany: pocínovaný

Finální úprava kontaktu: pocínovaný

Jmenovité napětí: 600 V/AC

V: 11.86 mm

Délka: 9.86 mm

Splňuje RoHS: ano

Směr zástrčky: vodorovně k DPS

Max. teplota: +105 °C

Min. teplota: -55 °C

Typ: Mini-Universal MATE-N-LOK

Způsob upevnění: Upevňovací kolíky

počet pólů: 4

Provozní teplota: -55 - +105 °C

Ke stažení

List technických údajů

List technických údajů 1194443 TE Connectivity Mini-Universal-MATE-N-LOK konektor do DPS 4, rozteč 4.14 mm, 1-770968-0, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1194443 TE Connectivity Mini-Universal-MATE-N-LOK konektor do DPS 4, rozteč 4.14 mm, 1-770968-0, 1 ks

Popis

Miniaturní verze osvědčeného konektoru Universal MATE-N-LOK.
Typické aplikace: světelná technika, spotřební elektronika. Pouzdro patice pro montáž na DPS. Pouzdro zástrčky lze snadno zastrčit.
