Name: TE Connectivity Mini-Universal-MATE-N-LOK konektor do DPS 3, 1-770967-0, 1 ks
Brand: TE Connectivity
SKU: 1231571
Availability: SoldOut

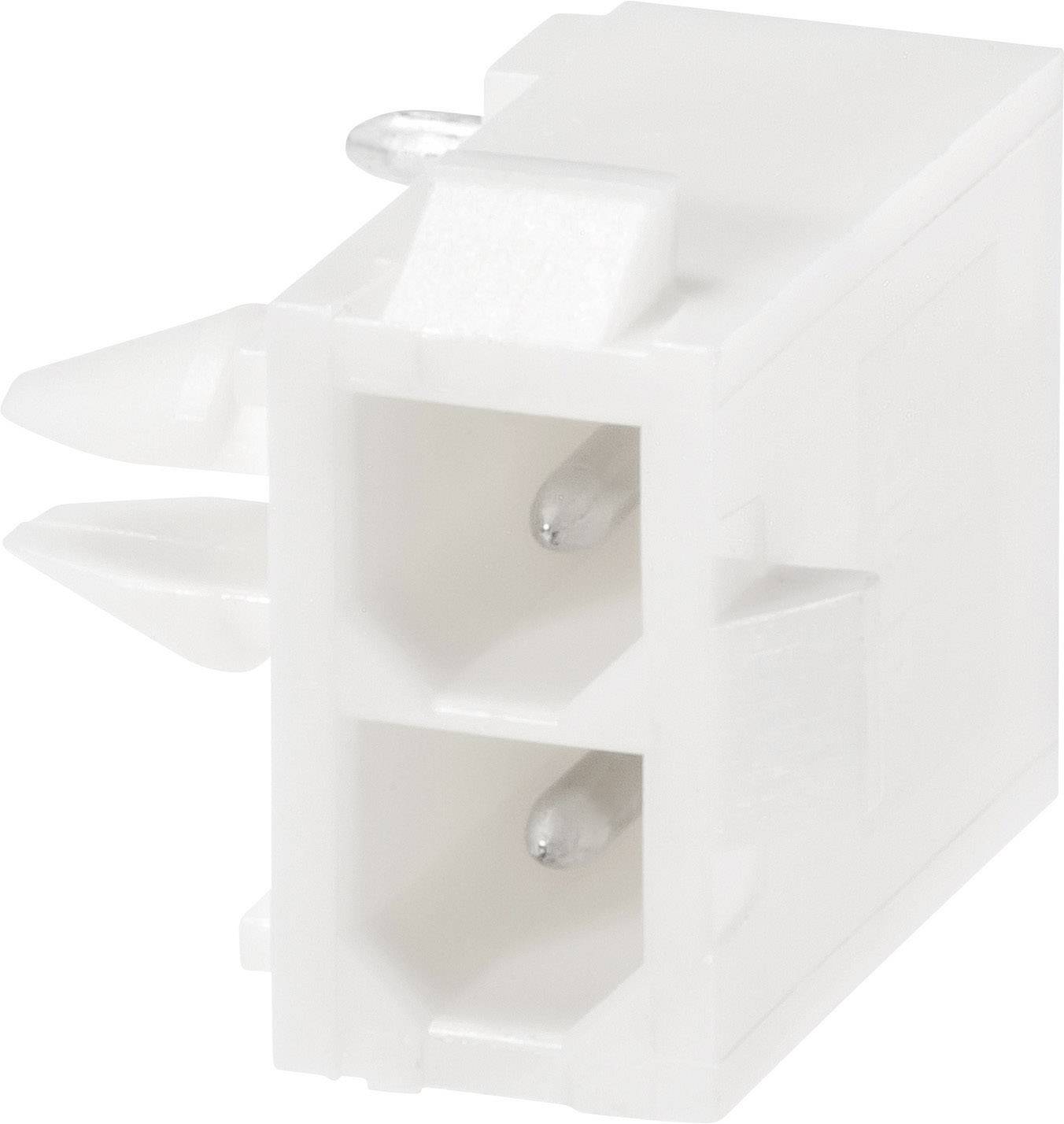

Bílá plastová zástrčka se dvěma otvory, vhodná pro elektrické připojení.

Diagram konektoru s aretací desky plošných spojů. Zobrazuje rozměry v palcích a milimetrech. Vhodný pro 2- a 3-pólové inline obvody.

1/2

Ilustrační obrázek

Kategorie produktu

konektor do DPS

Provedení

zástrčka, vestavná úhlová

Počet řádků

Řada

Mini-Universal-MATE-N-LOK

Počet pólů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (25,71 Kč / kus)

25,71 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Pinová patice Mini Universal MATE-N-LOCK, zahnutá

Obsah: 1 ks
Počet řádků: 1
Počet pólů: 3

Dodatečné informace:

Technické parametry

Kategorie produktu: konektor do DPS

Provedení: zástrčka, vestavná úhlová

Počet řádků: 1

Typ zapojení konektoru: wire to wire

Řada: Mini-Universal-MATE-N-LOK

Počet kontaktů v řadě: 3

Počet pólů: 3

Šířka: 14.00 mm

Kolíkový tvar: kulatý

Jmenovitý proud: 9.50 A

Jmenovitý proud - filtr: 9.5 A

Obsah: 1 ks

Rozm.: (d x š x v) 7.77 x 14.00 x 12.70 mm

Připojení: do DPS

Materiál pouzdra: polyamid

Číslo výrobce: 1-770967-0

Barva: bílá

Průmyslové balení: Ne

Izolační materiál: polyamid

Materiál kontaktu: slitina mědi

Kontaktní povrch tiskové strany: pocínovaný

Finální úprava kontaktu: pocínovaný

Jmenovité napětí: 600 V/AC

V: 12.70 mm

Délka: 7.77 mm

Splňuje RoHS: ano

Max. teplota: +105 °C

Min. teplota: -55 °C

Typ: Mini-Universal MATE-N-LOK

Provozní teplota: -55 - +105 °C

Ke stažení

List technických údajů

List technických údajů 1231571 TE Connectivity Mini-Universal-MATE-N-LOK konektor do DPS 3, 1-770967-0, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1231571 TE Connectivity Mini-Universal-MATE-N-LOK konektor do DPS 3, 1-770967-0, 1 ks

Informace

Informace 1231571 TE Connectivity Mini-Universal-MATE-N-LOK konektor do DPS 3, 1-770967-0, 1 ks

Popis

Miniaturní verze osvědčeného konektoru Universal MATE-N-LOK.
Typické aplikace: světelná technika, spotřební elektronika. Patice pro připájení k DPS. Pouzdro zástrčky lze snadno zastrčit.

Tento text byl přeložen strojově.
