Name: TE Connectivity Mini-Universal-MATE-N-LOK konektor do DPS 2, 1-770166-1, 1 ks
Brand: TE Connectivity
SKU: 1232023
Availability: SoldOut

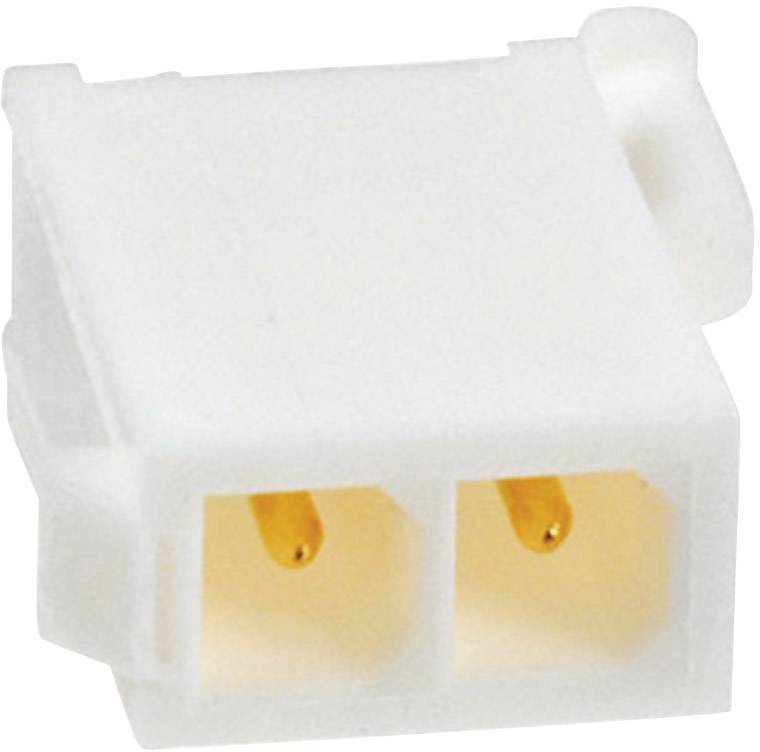

Bílý plastový 2-pólový konektor se dvěma viditelnými kovovými kolíky. Ideální pro elektronické připojení a zařízení.

Technický výkres inline konektoru pro 2 a 3 elektrické okruhy. Obsahuje rozměry v palcích a milimetrech.

1/2

Ilustrační obrázek

Kategorie produktu

konektor do DPS

Provedení

zástrčka, vestavná rovná

Počet řádků

Řada

Mini-Universal-MATE-N-LOK

Počet pólů

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (42,75 Kč / kus)

42,75 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Pinová patice pro Mini Universal MATE-N-LOK

Obsah: 1 ks
Počet řádků: 1
Počet pólů: 2

Dodatečné informace:

Technické parametry

Kategorie produktu: konektor do DPS

Provedení: zástrčka, vestavná rovná

Počet řádků: 1

Typ zapojení konektoru: wire to wire

Řada: Mini-Universal-MATE-N-LOK

Počet kontaktů v řadě: 2

Počet pólů: 2

Šířka: 17.94 mm

Kolíkový tvar: kulatý

Jmenovitý proud: 9.50 A

Jmenovitý proud - filtr: 9.5 A

Obsah: 1 ks

AWG max.: 16

AWG min.: 30

Rozm.: (d x š x v) 6.35 x 17.94 x 13.69 mm

Připojení: do DPS

Materiál pouzdra: polyamid

Číslo výrobce: 1-770166-1

Barva: bílá

Průmyslové balení: Ne

Izolační materiál: polyamid

Materiál kontaktu: slitina mědi

Kontaktní povrch tiskové strany: pocínovaný

Finální úprava kontaktu: pozlacený

Jmenovité napětí: 600 V/AC

V: 13.69 mm

Délka: 6.35 mm

Splňuje RoHS: ano

Max. teplota: +105 °C

Min. teplota: -55 °C

Typ: Mini-Universal MATE-N-LOK

Provozní teplota: -55 - +105 °C

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1232023 TE Connectivity Mini-Universal-MATE-N-LOK konektor do DPS 2, 1-770166-1, 1 ks

Popis

Miniaturní verze osvědčeného konektoru Universal MATE-N-LOK.
Typické aplikace: světelná technika, spotřební elektronika. Patice pro připájení k DPS. Pouzdro zástrčky lze snadno zastrčit.

Tento text byl přeložen strojově.
