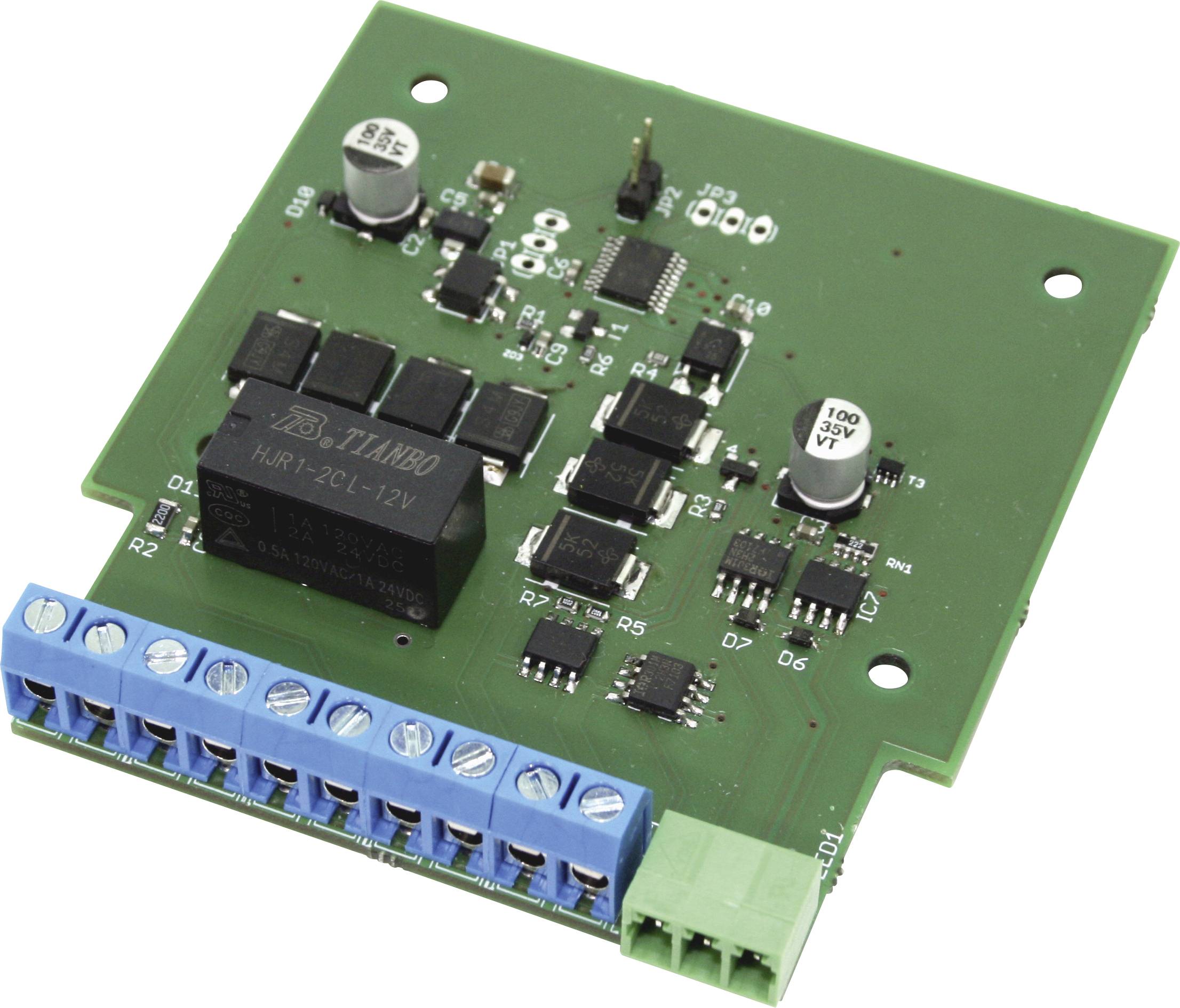

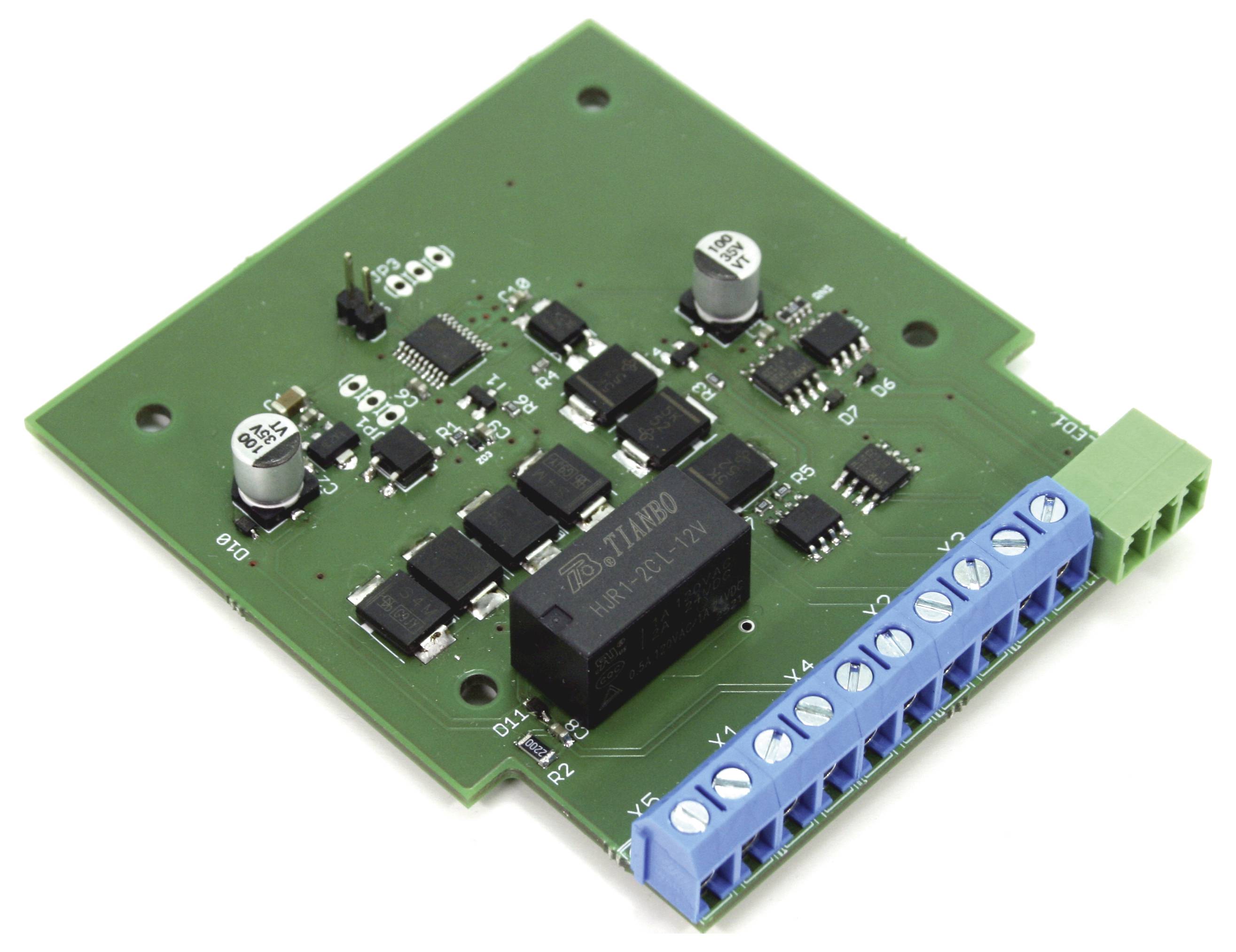

TAMS Elektronik 51-06106-01 KSM-A Modul vratné smyčky Příslušenství
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (1 263,64 Kč / kus)
1 263,64 Kč
Bez DPH.
Už jen 10 Ks skladem!
Technické parametry
- Výstup 1 pro připojení signálů a/nebo výhybek
- Elektrické vlastnosti
- Napájecí napětí: Trafo s střídavým napětím nebo napájecí zdroj se stejnosměrným napětím. Může být použit díl s pevným napětím trafa pro napájení systému.
- Maximální odběr proudu: 80 mA (bez připojených spotřebičů)
- Maximální proud na přípojkách kolejnic: Uvnitř zametací smyčky: 2 a trvání | 3 a hrot (max. 5 sekund)
- Rozměry desky: Cca 74 x 82 mm
- Rozměry včetně Pouzdro: Cca 100 x 90 x 35 mm
- Kategorie produktu
Modul vratné smyčky
- Provedení modelu
Příslušenství
- Délka
100 mm
- Šířka
90 mm
- V
35 mm
- Rozm.
(d x š x v) 100 x 90 x 35 mm
- Věkové kategorie
od 15 let
- UKCA
Ano
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3775678 TAMS Elektronik 51-06106-01 KSM-A Modul vratné smyčky Příslušenství
Popis
Funkce
Ovládání provozu zametací smyčky bez zkratu v analogové stejnosměrné soustavě.
Automatické spínání výhybky pro vjezd, výjezd a polaritu lišt. Vhodný pro použití výhybek s pohonem dvou cívek nebo motorickými výhybkami.
Bezpečnostní úsek mezi zametací smyčkou a další zařízení.
LED ukazatel aktuální polohy (připraven k vjezdu do zametací smyčky / vyplutí z odpadní smyčky).
Tento text byl přeložen strojově.
Obsah balení
- 1x modul zametacího smyčky KSM-a, provedení: Hotový modul (sestavený a testovaný obvod)
- 1x jumper pro nastavení doby sepnutí připojeného výhybky
- 1x 3-pólová připojovací svorka pro připojení výhybka
