TAMS Elektronik USV-mini 1.5 70-02236-01 vyrovnávací obvod hotový modul

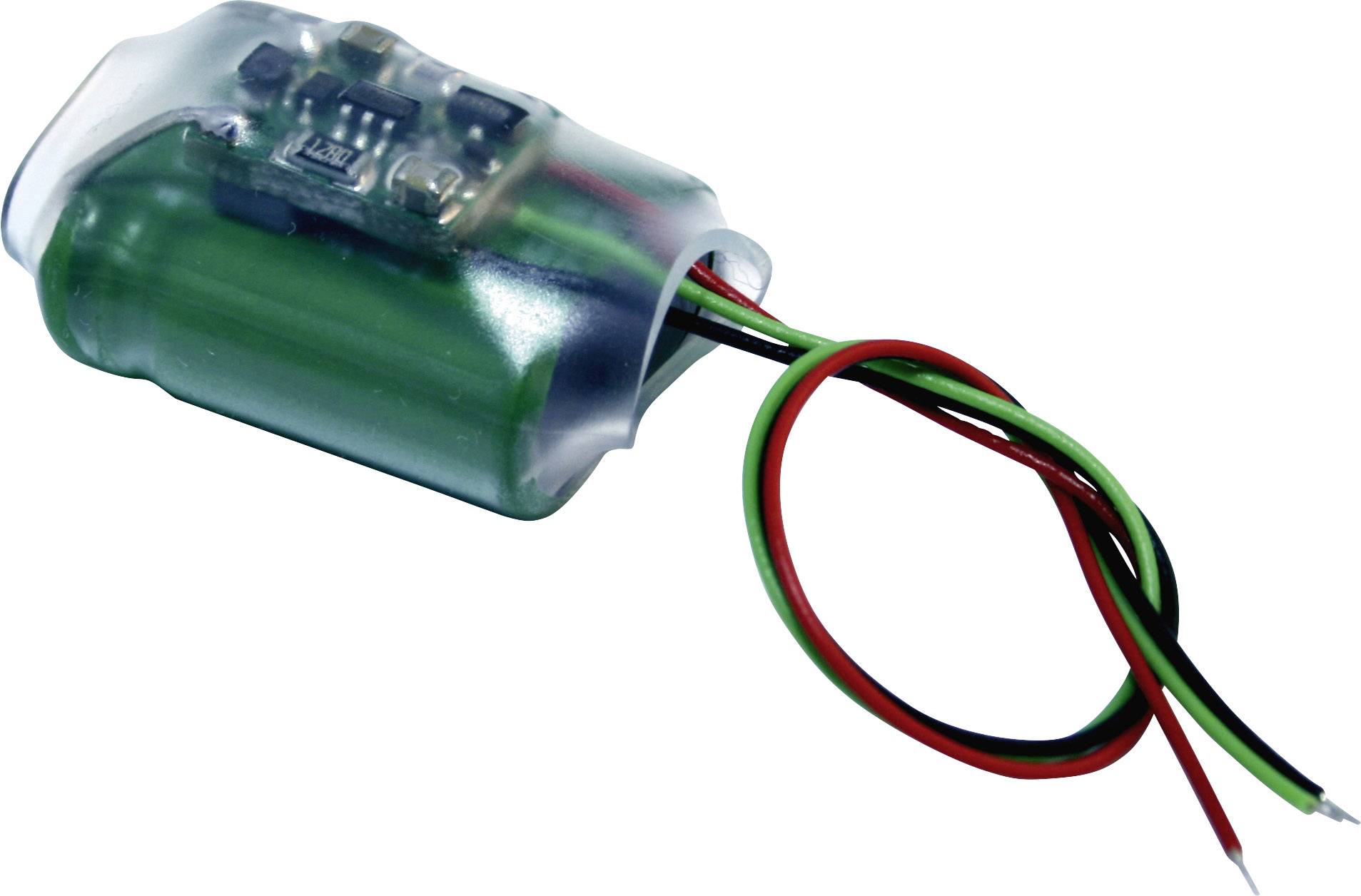

Malé elektronické zařízení se zeleným válcem, průhledným pouzdrem a třemi vyčnívajícími kabely v barvách červená, černá a zelená.

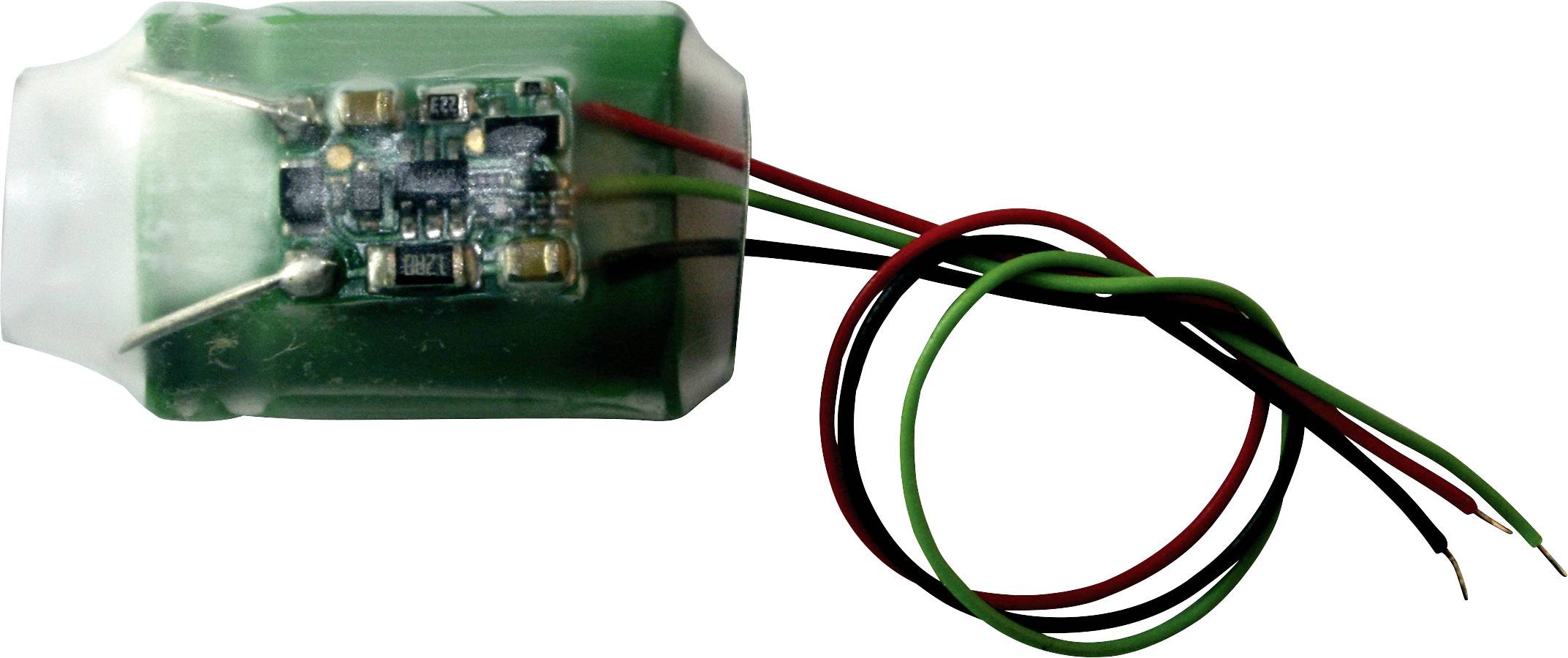

Zelená elektronická součástka s viditelnou deskou plošných spojů a třemi vyčnívajícími vodiči v červené, zelené a černé barvě.

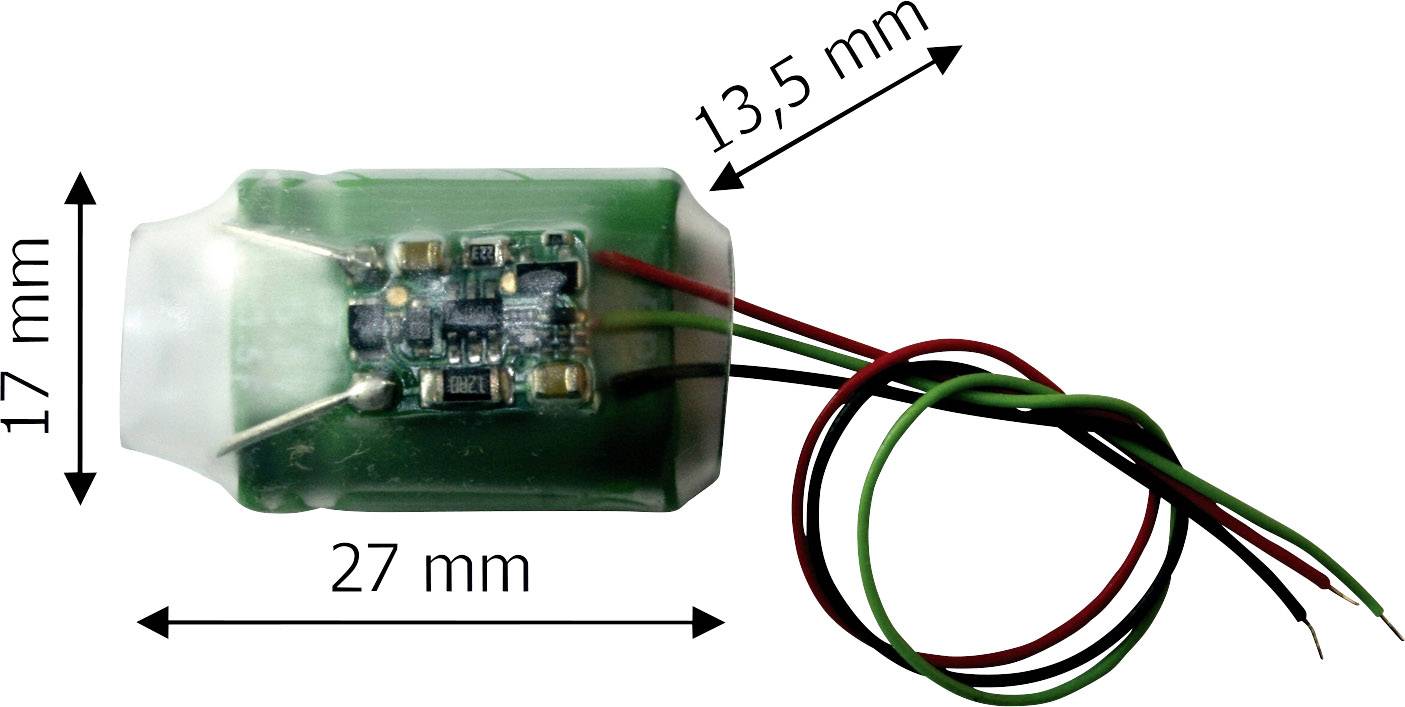

Elektronická součástka se zelenou deskou plošných spojů v průhledném pouzdře. Vodiče v červené, zelené a černé barvě. Rozměry: 27 mm x 17 mm x 13,5 mm.

1/3

Okamžité doručení: Út 1. 9.

16 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (673,55 Kč / kus)

673,55 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Kategorie produktu: vyrovnávací obvod

Provedení modelu: hotový modul

Délka: 27 mm

Šířka: 17 mm

V: 13.5 mm

Rozm.: (d x š x v) 27 x 17 x 13.5 mm

Věkové kategorie: od 15 let

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2280290 TAMS Elektronik USV-mini 1.5 70-02236-01 vyrovnávací obvod hotový modul

Záruční podmínky

Záruční podmínky 2280290 TAMS Elektronik USV-mini 1.5 70-02236-01 vyrovnávací obvod hotový modul

Popis

UPS-mini poskytuje pro všechny dekodér vozidla s připojením pro podpěru nebo vyrovnávací obvod nepřerušitelné napájení - s plně automatickou regulací. Je připojena přímo k přípojce pro „normální“ podpůrný relé a volitelně k volnému spínacímu výstupu (pro možnost zapínání a vypínání UPS v případě potřeby) nebo ke speciálnímu výstupu pro vyrovnávací obvody. Při zapnutí zařízení UPS-mini omezí nabíjecí proud pro Super-Cap na 100 mA. Kromě toho „pozorujte“ UPS kluzné napětí a při nedosažení stávajícího kluzného napětí 12 v přeruší nabíjení Super-Caps. Při programování dekodéru na hlavní koleji se UPS-mini automaticky vypne, pokud je řídicí kabel připojen k dekodéru nebo je mini připojen ke speciálnímu výstupu pro vyrovnávací zapojení. Tipy: Pokud centrála vysílají pro jízdu lokomotivou 0, pokračují trakční napětí – proto není důvod pro zásah přes mini. Lokomotiva proto stojí před signálem stejně přesně jako bez UPS-mini. Pro přidržovací úseky, ve kterých se plně vypnulo kluzné napětí, by mělo být na dekodéru definováno nastavení hodnoty Packet Time Out, aby byl zaručen přesný obsah signálu.

Tento text byl přeložen strojově.

Provedení

Hotový modul s připájenými připojovacími vodiči, se smršťovací bužírkou chráněn před zkratemPro digitální modelové železnice jmenovité velikosti N až H0Pro podporu všech dekodérů s přípojkami pro externí vyrovnávací paměti nebo obvodyOmezení nabíjecího proudu na 100 mAAutomatické přerušení nabíjení při kluzné napětí pod 12 V.Automatické vypnutí při podpětí.
