TAMS Elektronik 49-01137-01 KSM-3 modul vratné smyčky Příslušenství
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (1 139,67 Kč / kus)
1 139,67 Kč
Bez DPH.
Hlavní benefity

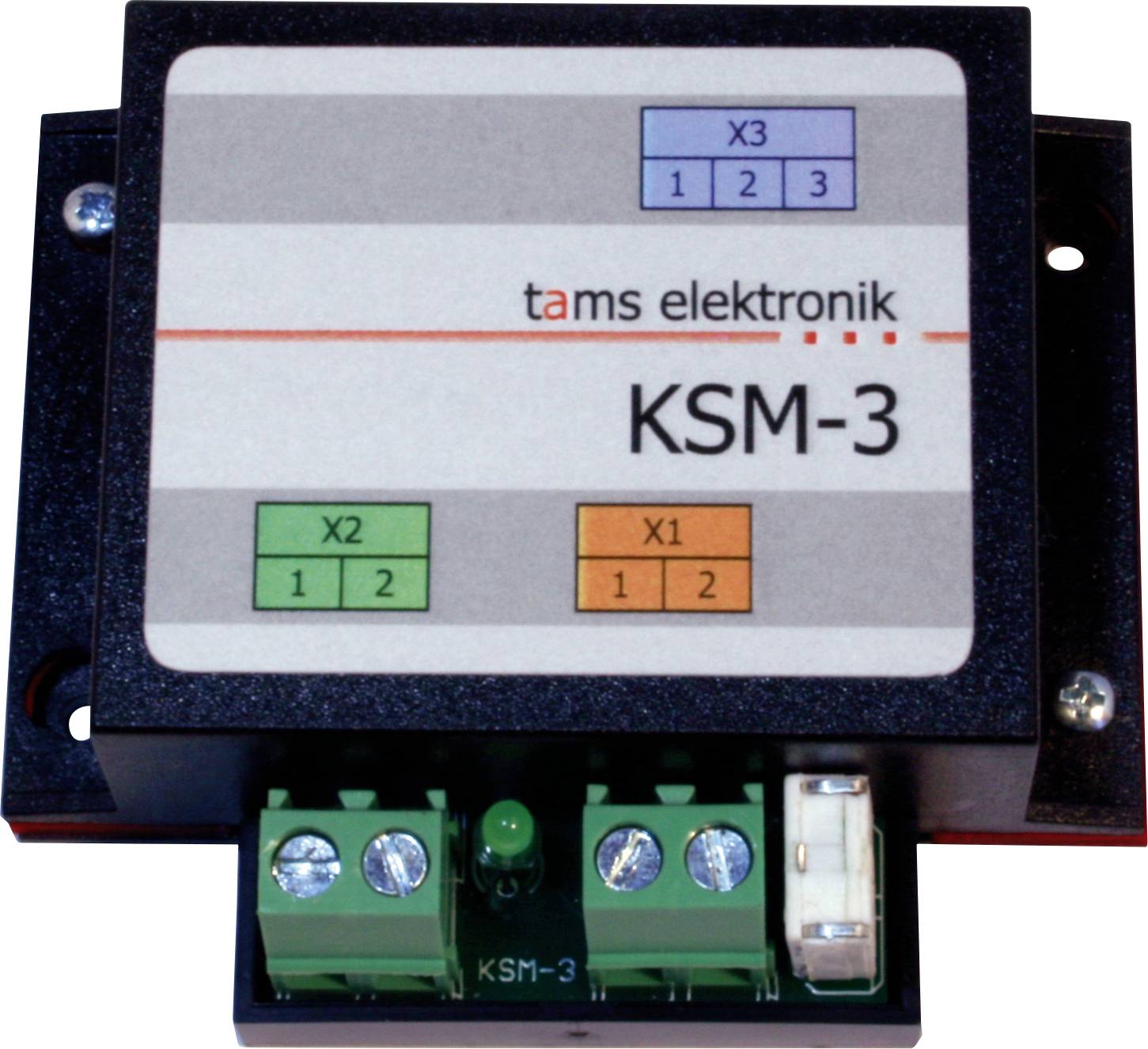

TAMS Elektronik KSM-3 | modul zametacího smyčky pro digitální zařízení
- S integrovaným ovládáním výhybky.
- Zkratovací rameno
- Pro vozidla do 8 A.
Technické parametry
- Digitální formáty: Všechny
- Výstupy kolejí:
- 2 pro připojení kolejí uvnitř zametací smyčky
- 2 pro připojení kolejí mimo zametací smyčku
- Výstup výhybky:
- Volitelně připojení výhybka
- Počet: 1
- Pro přímé připojení výhybka s dvojitým cívkovým pohonem
- Maximální proud: 1 A
- Napájení: Přes lišty
- Max. Proud všech vozidel v zametací smyčce: 8 A.
- Rozměry desky 48 x 52 mm
- Rozměry včetně pouzdra: 70 x 60 x 25 mm
- Kategorie produktu
modul vratné smyčky
- Digitální formát
univerzální
- Provedení modelu
Příslušenství
- Délka
70 mm
- Šířka
60 mm
- V
25 mm
- Rozm.
(d x š x v) 70 x 60 x 25 mm
- Věkové kategorie
od 15 let
- UKCA
Ano
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3775671 TAMS Elektronik 49-01137-01 KSM-3 modul vratné smyčky Příslušenství
Popis
Funkční princip:
Modul zametacího smyčky KSM-3 změní polaritu během několika milisekund, jakmile detekuje pokles napětí v přechodu na zkrat při vjezdu nebo vyplutí vlaku. KSM-3 tedy reaguje již dříve, než se napětí v důsledku zkratu skutečně přeruší. Pro zajištění přesného nastavení citlivosti na zkratu zobrazuje LED na desce optimální nastavení.
Připojení výhybka (optinal):
Výhybka může být připojena k KSM-3 a poté se automaticky zapne pro vyplutí vlaku z odpadní smyčky. Výhybky lze ovládat ručně nebo pomocí externích obvodů. Díky tomu lze před vjezdem nastavit směr jízdy uvnitř zametací smyčky.
Vhodné měkké typy: Měkké s pohonem dvou cívek nebo motorickými výhybky. Pro připojení motorických výhybek je nutný přídavný adaptér AMW Plus.
Další vlastnosti:
Vhodný pro otočné podložky.
-max. Počet lokomotiv v zametací smyčce: Žádné omezení
min. Délka zametací smyčky: 1x délka vlaku
-max. Proud všech vozidel uvnitř zametací smyčky: 8 A.
Integrace do systému řízení zařízení: Připojení externích detektorů obsazení koleje nebo detektorů RailCom k vnitřní části rezametací smyčky
Tento text byl přeložen strojově.
Modul zametacího smyčky KSM-3 změní polaritu během několika milisekund, jakmile detekuje pokles napětí v přechodu na zkrat při vjezdu nebo vyplutí vlaku. KSM-3 tedy reaguje již dříve, než se napětí v důsledku zkratu skutečně přeruší. Pro zajištění přesného nastavení citlivosti na zkratu zobrazuje LED na desce optimální nastavení.
Připojení výhybka (optinal):
Výhybka může být připojena k KSM-3 a poté se automaticky zapne pro vyplutí vlaku z odpadní smyčky. Výhybky lze ovládat ručně nebo pomocí externích obvodů. Díky tomu lze před vjezdem nastavit směr jízdy uvnitř zametací smyčky.
Vhodné měkké typy: Měkké s pohonem dvou cívek nebo motorickými výhybky. Pro připojení motorických výhybek je nutný přídavný adaptér AMW Plus.
Další vlastnosti:
Vhodný pro otočné podložky.
-max. Počet lokomotiv v zametací smyčce: Žádné omezení
min. Délka zametací smyčky: 1x délka vlaku
-max. Proud všech vozidel uvnitř zametací smyčky: 8 A.
Integrace do systému řízení zařízení: Připojení externích detektorů obsazení koleje nebo detektorů RailCom k vnitřní části rezametací smyčky
Tento text byl přeložen strojově.
Obsah balení
- 1 modul odpadní smyčky KSM-3, provedení: Hotový přístroj v pouzdře
