TAMS Elektronik 43-02316-01 WD-31 výhybkový dekodér modul

Malá zelená deska plošných spojů s několika elektronickými komponenty, propojená pěti barevnými vodiči.

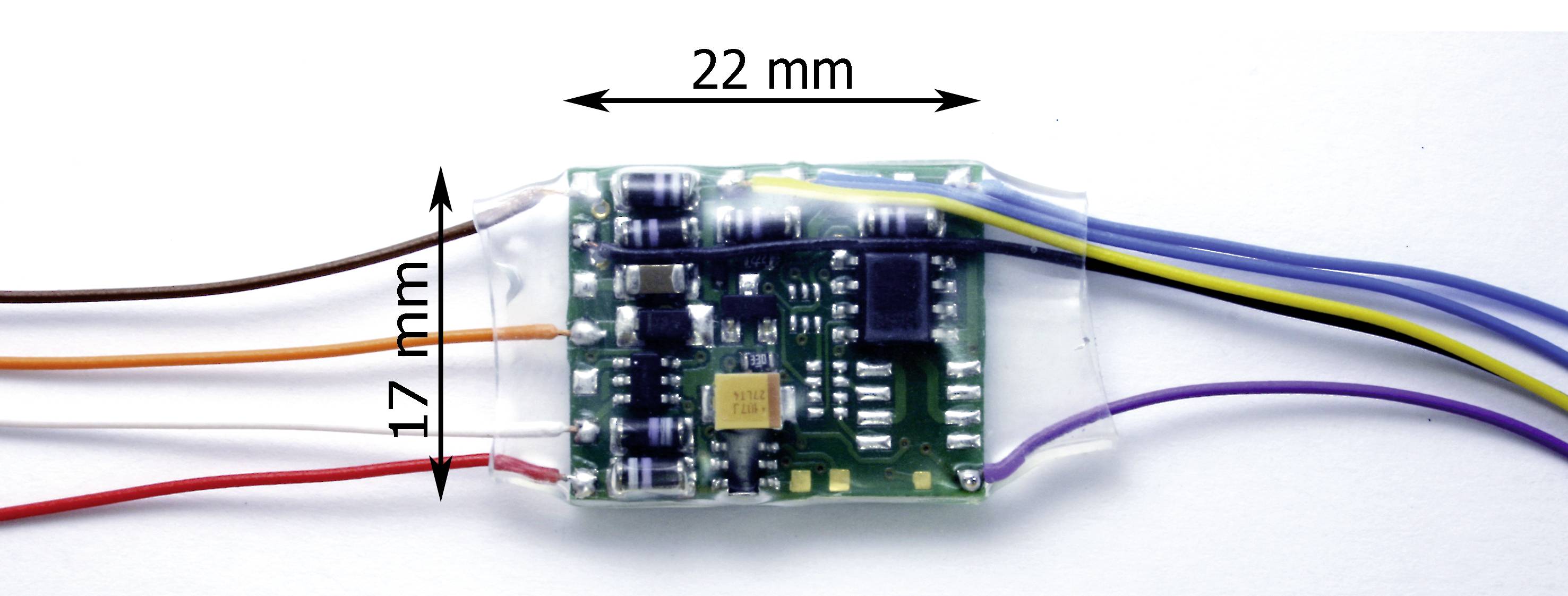

Elektronický obvod s kabelovými spoji, přibližně 22 mm široký a 17 mm vysoký. Obdélníková deska plošných spojů s různými komponenty.

1/2

Okamžité doručení: Út 1. 9.

17 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (528,10 Kč / kus)

528,10 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Hmotnost: cca 4 g
Napájení: Digitální napětí ze obvodu člunu (12 - 24 v)
Odběr proudu (bez připojených spotřebičů): Max. 40 mA

Kategorie produktu: výhybkový dekodér

Výrobce dekodéru: Tams

Digitální formát: MM
DCC

Provedení dekodéru: modul

Počet výstupů: 2 x

Rozsah adres: 1 - 2040

Max. celkový proud: 1500 mA

Integrovaná automatika ovládání provozu: Ano

Délka: 35 mm

Šířka: 18 mm

V: 5 mm

Věkové kategorie: od 15 let

Rozm.: (d x š x v) 35 x 18 x 5 mm

Číslo výrobce: 43-02316-01

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2884451 TAMS Elektronik 43-02316-01 WD-31 výhybkový dekodér modul

Popis

Ke spínání hlavního magnetického zboží nebo světelného signálu jako je bílý a formovací signál s dvojitým cívkovým pohonem, odpojovač nebo nekoncepční světelný signál s prolínáním. Přídavný výstup pro další spotřebiče lze spínat buď na vlastní adresu nebo společně s magnetickým částice nebo hlavním signálem pro osvětlení. Ovládání přes výhybky pomocí příkazů DCC nebo Motorola ve formátu s automatickým rozpoznáním Formaterů. Programování pomocí DCC centrály přes DCC konfigurační DCC (CVS) nebo programovací tlačítko (pouze adresa). Poznámka: Tlačítko není součástí dodávky.

Tento text byl přeložen strojově.

Provedení

Dva výstupy pro připojení magnetického zboží nebo světelného signala. Maximální proud na výstup: 1.500 mA (až 2 s) | 800 mA (trvale)
Jeden výstup pro libovolný spotřebič (např. osvětlení výhybky). Maximální proud: 300 mA
Se smršťovací bužírkou, elektricky izolovaná
S připájenými kabely pro připojení na kolej, výhybky nebo hlavní signál, další spotřebiče a programovací tlačítko
Datové formáty: Motorola-I a -II, DCC (DCC/14, DCC/28, DCC/128, DCC/SDF podle standardů NMRA a RCN)
Počet adres: Formát DCC: 1 - 2040 | formát Motorola: 1 - 1020
