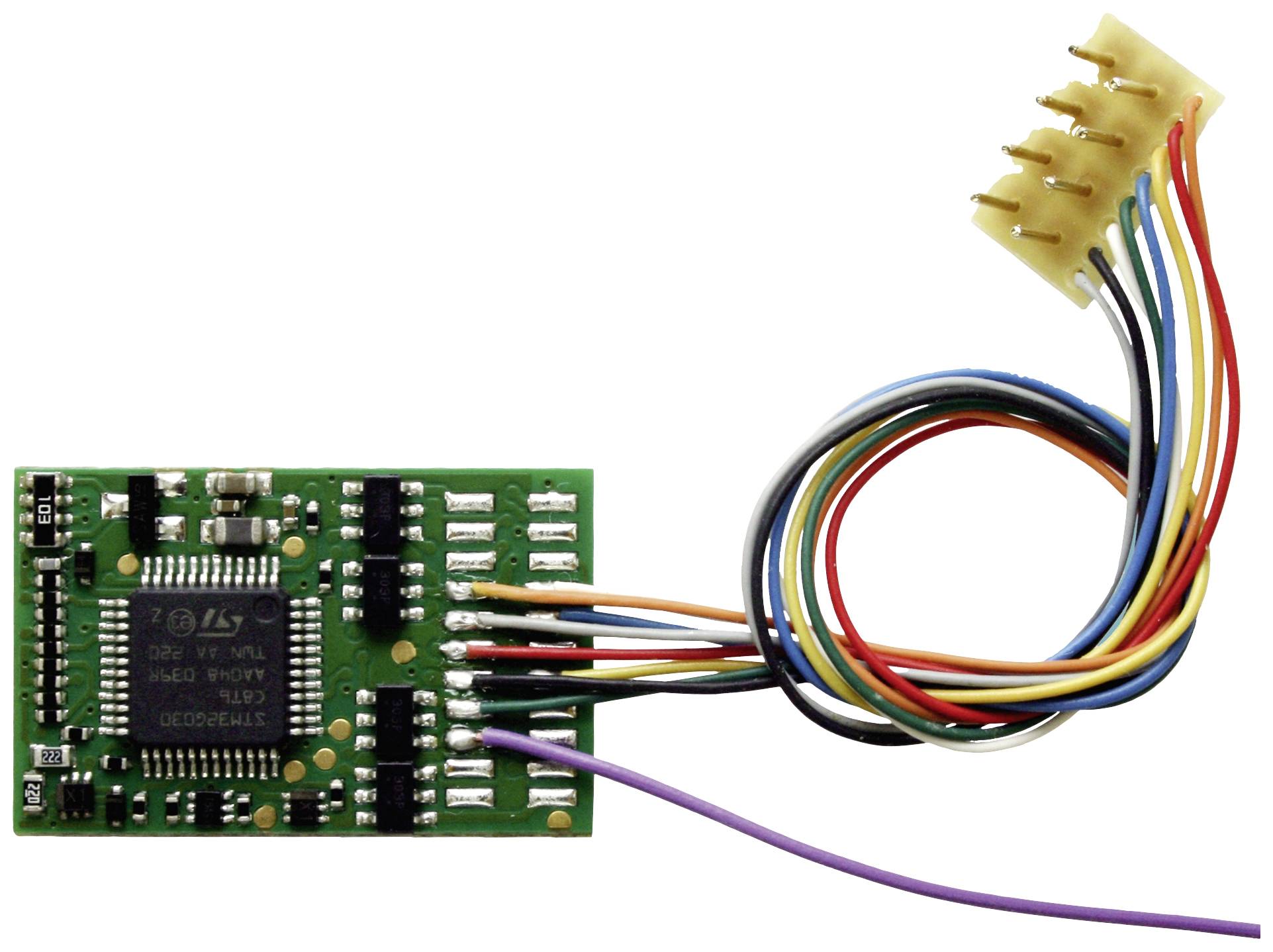

TAMS Elektronik 41-04432-01 LD-G-43, NEM 652 lokomotivní dekodér modul, se zástrčkou

Digitální provoz ve formátu Motorola:
Maximálně 255 adres
14 nebo 27 jízdní stupně
Funkční tlačítka F0 až F8 (F5 až F8 přes druhou adresu)
Programování: Registr

Digitální provoz ve formátu DCC:
127 základních adres nebo 10.239 rozšířených adres
14, 28 nebo 128 jízdní stupně
Funkční tlačítka F0 až F28
Programování: Konfigurační proměnné (Direct Programming na programovacím lemu, DCC-konforming) nebo POM (programování programu na Main = programování hlavních kolejí)

Analogový režim
Stejnosměrný nebo střídavý proud
Automatické rozpoznání analogového řízení

Přizpůsobení různým typům motorů a lokům:
Nastavení parametrů regulace zatížení (KP, KI, KD)
Faktor zesílení
Definice lineárního (případně ohnutého) rychlostního stupně nastavováním rychlosti nájezdu, středu a maximální rychlosti
V režimu 27-/28-stupňové řízení: Individuální přiřazení napětí motoru k jednotlivým stupňům řízení

Posunovací krok
Snížení rychlosti všech stupňů o cca 50 %
Přepnutí do posunování s funkčním tlačítkem

Zpoždění rozjezdu a brždění:
Oddělené nastavení
Zapínání a vypínání funkčním tlačítkem

Automatické průběhy
Automatické brzdění v případě nesouměrného napětí (metoda ABC)
Automatická kyvadlová automatika (metoda ABC)
Zapnutí a vypnutí v závislosti na rychlosti. Příklady použití: Zapnutí a vypnutí dálkového světla nebo osvětlení kabiny.
Funkce manévrování prostřednictvím přiřazení posunovacích vstupů a posunovacích světel ke stejnému funkacímu tlačítka
Automatické odpojení
Konstantní brzdná dráha
Zapnutí a vypnutí výstupů přes spínací vstupy
Automatické přihlášení přes DCC-A.

Funkční výstupy
Přiřazení funkcí k výstupům pomocí funkce Mapping podle RCN-227. Každá funkce (F0 až F28, každá zvlášť pro jízdu vpřed a vzad) může mít jeden nebo více výstupů. Navíc je zde možnost přiřazení funkcí k jiné funkci než „VYPÍNAČ“.
Přiřazení výstupů funkčními tlačítky: Volně volitelné

Efekty funkčních výstupů:
Spínání závislé na směru jízdy
Ranžírovací světlo: Při přepnutí do režimu ranžír se současně zapínají a vypnou signály pro normální provoz.
Inverzní spínání: Při poloze „on“ se přiřadený výstup zapne při poloze „off“.
Blikání: Díky rozdělení funkce blikání na 2 výstupy a funkci „obráceného spínání“ na jeden ze dvou výstupů vzniká možnost vytvoření vyměnitelné levice. Frekvence blikání se nastavuje samostatně pro každý výstup.
Kištování: Funkční výstupy lze nastavit tak, aby nejprve získaly plné napětí po dobu maximálně cca 12,5 sekund a poté je vypnuty. Příklad použití: U některých typů elektrických spojek je nutné plné napětí pro odpojení. Aby se zabránilo spřažení spřáhel, musí se napětí vypnout.
Stmívání: Pro snížení napětí na výstupu. Příklad použití: Starší vozidla určená k analogovému provozu mohou být ztlumena a nemusí být po montáži dekodéru vyměněna.
Postupné ztlumení a ztlumení: Pro postupné zvyšování popř. Snížení napětí na výstupu: Příklad použití: Simulace starých olejových nebo klasických žárovek.
Simulace ohně

Spuštění funkcí:
Ovládání funkčních tlačítek a/nebo
Automaticky přes oba spínací vstupy. Spínací vstupy jsou aktivovány přes externí kontakty, např. přes jazýčkový kontakt nebo Hallovy senzory v kombinaci se permanentními magnety na kolejnici.

Zvuk
Rozhraní SUSI podle RCN-600 pro připojení externího zvukového modulu SUSI

Rekuperace pomocí RailCom
RailCom vysílač podle RCN-217: Vysílání dekóderové adresy
Vysílání dynamických informací o radaru: Statistika příjmu
Interpretování CVS
