Name: Sonel MZC-330S tester impedance proudových smyček, WMDEMZC330, EN a DE menu
Brand: Sonel
SKU: 3763596
Availability: BackOrder

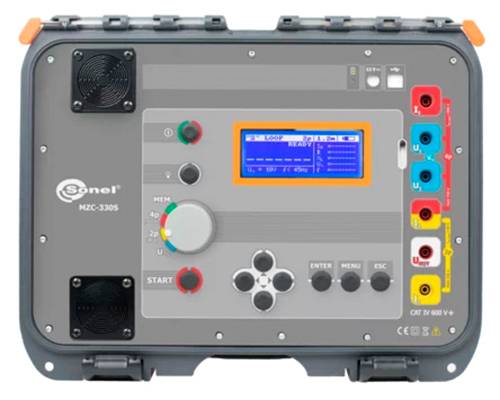

Přední pohled na elektrikářský přístroj Sonel MZC-3305 s displejem, ovládacími tlačítky a barevně označenými měřicími svorkami.

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 5. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (83 168,89 Kč / kus)

83 168,89 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: tester impedance proudových smyček

: bez certifikátu

Kategorie měření: CAT IV 600 V

Rozhraní: Bluetooth®

Rozm.: (d x š x v) 172 x 390 x 308 mm

Hmotnost: 6.5 kg

: IP67

Rozsah měření VDE: napětí
smyčková impedance
frekvence

Šířka: 390 mm

V: 308 mm

Délka: 172 mm

Napájení VDE: napájeno akumulátorem

Paměť (počet míst): 990

Paměť (VDE): ano

Typ: MZC-330S

Vlastnosti: Na dálkové ovládání

Ke stažení

List technických údajů

List technických údajů 3763596 Sonel MZC-330S tester impedance proudových smyček, WMDEMZC330, EN a DE menu

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3763596 Sonel MZC-330S tester impedance proudových smyček, WMDEMZC330, EN a DE menu

Popis

Kde to ostatní nechtějí ani
V bezprostřední blízkosti transformátorů nebo transformátorů, kde jsou obvody vybavené ochranou proti vysokému proudovému zatížení (bezpečnostní pojistka s jmenovitým výkonem více než 100 ampérů, ochrana motoru), mohou poruchové proudy dosáhnout několika stovek kiloampérů. Měření impedance chybné smyčky v těchto sítích vyžaduje přístroj pro měření vysokých proudů, který je schopen měřit hodnoty impedance smyčky v miliohmové oblasti. Naše patentované technické řešení, které používá součástky, které nejsou k dispozici v obchodě (jedinečný odpor při chybách), nám umožňuje nabídnout měřicí přístroj s jedinečnou přesností měření za takových náročných podmínek.

Měření bez kompromisů
Přístroje k měření poruchového proudu, které jsou dostupné na trhu, provádějí měření asymetricky, tj. za použití polofrekvenčních proudů. Tento roztok zahrnuje přechodové a stejnosměrné konstanty, což was ne vždy vede k lineárnímu chování transformátorů během zkoušky. To zase snižuje přesnost výsledků. Přístroje pro měření impedance smyčky MZC-330S a MZC-320S uplatňují symetrický proud pro měření, tzn. používají celou sinusovou vlnu - na základě pokročilého měřicího postupu.

Oblasti použití
Přístroje se používají pro měření v sítích s těmito jmenovitými napětími:
• Až do 750 v, přičemž se může dosáhnout očekávaného poruchového proudu 95,8 kA, měřeno podle normy EN 61557 (MZC-330S),
• Až 500 v, přičemž očekávaný chybový proud může dosáhnout 69,4 kA, měřeno podle normy EN 61557 (MZC-320S).
Díky těmto parametrům jsou měřicí přístroje ideální pro testování a měření ve větrných parcích, v železničních sítích nebo v zařízeních kontrolovaných dodavateli energie.

Usnadnění práce prostřednictvím „Remote control“
Přístroj lze také dálkově ovládat pomocí webového prohlížeče - stačí pouze přístroj zapojit do téže sítě WLAN jako řídicí jednotka. Po vyvolání virtuálního uživatelského rozhraní v prohlížeči může uživatel spustit měření z pohodlné vzdálenosti a následně si přečíst výsledky. Stejným způsobem získá přístup k uloženým výsledkům měření. Ty lze samozřejmě stáhnout také klasickým způsobem, tzn. přes USB připojení.

Tento text byl přeložen strojově.

Provedení

Měření velmi malých impedancí zkratové smyčky (rozlišení 0,1 mΩ) se zkušebním proudem 130 a při 230 v, maximální: 300 a při 690 v (500 v MZC-320S).
• Měření s proudem 24 a při 230 v, max. 37 a při 690 v (max. 27 a při 500 v s MZC-320S) při rozlišení 0,01 Ω.
• Měření v sítích s jmenovitými napětími: 110/190 v, 115/200 v, 127/220 v, 220/380 v, 230/400 v, 240/415 v, 290/500 v a 400/690 v (pouze MZC-330S) s frekvencí od 45 do 65 Hz.
• Možnost měření v zkratovém obvodu L-L, L-PE, L-N.
• Rozlišení mezi fázovým a fázovým napětím při výpočtu zkratového proudu.
Změna délky měřicích vedení (měření metodou 2p).
• Metoda měření 4p (4 vodiče), bez kompenzace měřicího vedení (měření s max. Proud 300 a).
• Měření odporu (RS) a jalového odporu (XS).
Přídavné funkce
• Dálkové ovládání Wi-Fi: Spuštění měření, ukládání výsledků v paměti přístroje, stahování výsledků z paměti přístroje.
Měření dotykového a dotykového napětí (s odporem 1 kΩ).
• Měření střídavého napětí až 0 - 750 v (0 - 550 v v MZC-320S).
• Měření frekvence 45,0... 65,0 Hz.
• Paměť pro 990 výsledků měření, možnost přenosu dat do PC přes USB flash disk nebo Bluetooth.
Napájení z akumulátoru.

Doplňující informace

Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.

Bluetooth® je registrovaná ochranná známka společnosti Bluetooth SIG, Inc.
