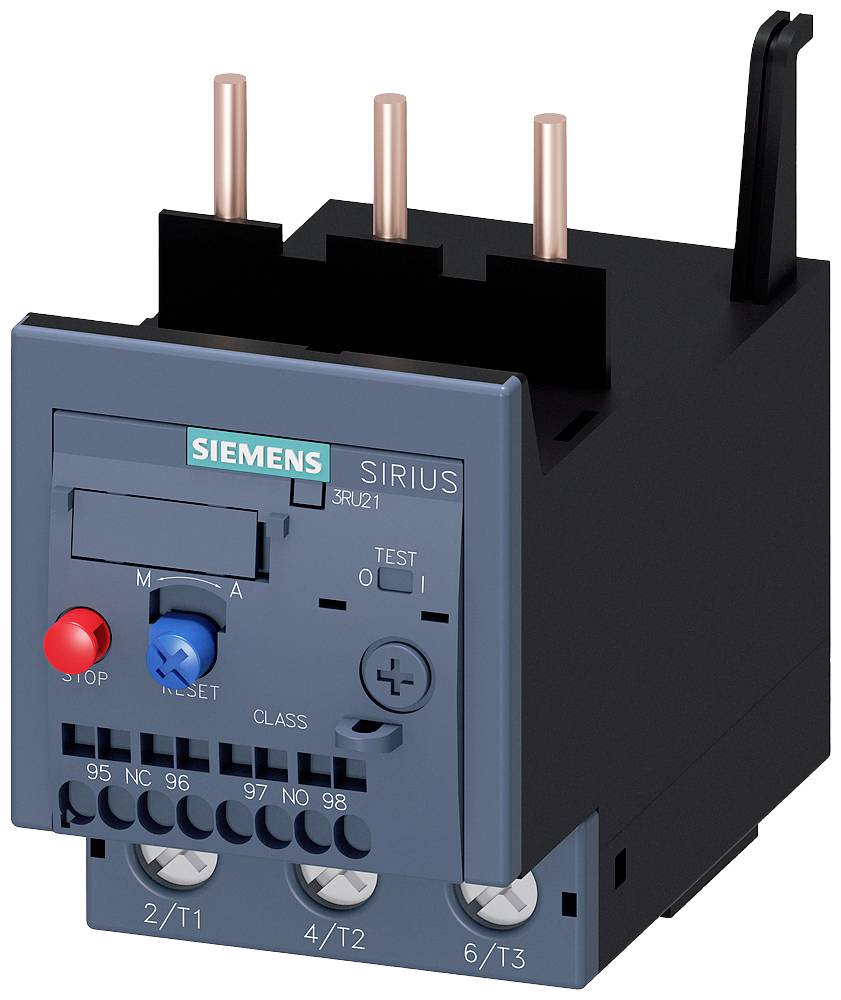

Ilustrační obrázek
Siemens přepěťové relé 690 V/AC 1 rozpínací kontakt, 1 spínací kontakt 1 ks 3RU2136-1JD0 přetížení
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
přepěťové relé
Funkce
přetížení
Provozní napětí max.
690 V/AC
Typ kontaktu
1 rozpínací kontakt
1 spínací kontakt
Spínací napětí (max.)
690 V/AC
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
1 916,53 Kč
3
3% = 159,27 Kč
1 863,44 Kč
5
4% = 371,80 Kč
1 842,17 Kč
10
5% = 885,50 Kč
1 827,98 Kč
25
5% = 2 611,50 Kč
1 812,07 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 916,53 Kč / kus)
1 916,53 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Způsob připevnění: Konstrukce stykače
- Typy připojitelných průřezů vodiče / u AWG vedení / pro hlavní kontakty: 2x (18... 2), 1x (18... 1)
- Typy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... Návrh 14)
- Typ připojitelného průřezů vodičů / pro hlavní kontakty / jemné dráty / kabelové zpracování kabelů: 2x (1... 25 mm²), 1x (1... 35 m²)
- Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / pro zpracování kabelů: 2x (0,5... 1,5 m²)
- Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / bez zpracování kabelů: 2x (0,5... 2,5 m²)
- Typ připojitelného průřezů vodiče / pro hlavní kontakty / jeden drát nebo vícežilové: 2x (1... 35 mm²), 1x (1... 50 m²)
- Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednožilové nebo vícežilové: 2x (0,5... 2,5 m²)
- Nadmořská výška / maximální výška nad mořem: 2000 m.
- Provedení nástavce pojistky / pro ochranu proti zkratu pomocného spínače / vyžaduje: Pojistka gG: 6 a, rychlá: 10 A.
- Spouštěcí TŘÍDA: TŘÍDA 10
- Konstrukční velikost stykače / lze kombinovat / specificky zaměřené na firmu: S2
- Konstrukční velikost přepěťové relé: S2
- Ochrana proti úrazu elektrickým proudem: Při svislém dotyku zepředu, bezpečná pro prsty
- Provozní proud / při AC-3 / při 400 v: 10 A.
- Montážní poloha: libovolná
- Nastavitelná prahová hodnota proudu / na spouště závislém na proudu / počáteční hodnota: 7 A.
- Nastavitelná prahová hodnota proudu / na proudový spouště / výstupní proud / výstupní hodnota: 10 A.
- Izolační napětí / při stupni znečištění 3: 690 v/AC
- Impulsní výdržné napětí: 6000 V
- Uspořádání elektrického připojení / hlavního obvodu: Nahoru a dolů
- Počet spínacích kontaktů / pro pomocné kontakty / poznámka: Pro hlášení „spuštěné“
- Počet rozpínačů / pro pomocné kontakty / poznámka: Pro vypnutí stykače
- Utahovací moment / pro hlavní kontakty / při šroubové připojení / maximálně: 4,5 Nm
- Provedení zobrazení / pro stav sepnutí: Posuvník
- Provedení závitu / propojovacího šroubu / pro hlavní kontakty: M6
- Provedení pomocného spínače: Integrované
- Provedení ochranného spínače vodiče / pro ochranu proti zkratu pomocných spínačů / vyžaduje se: 6A (IK menší než 0,5 kA; u menší než 260V)
- Provedení dříku pro šroubovák: Průměr 5... 6 mm
- Provedení spouště při přetížení: Tepelně
- Provozní frekvence 50 - 60 Hz
- Velikost hrotu šroubováku POZIDRIV vel. 2
- Maximální přípustné napětí pro bezpečné oddělení / v sítích s uzemněným hvězdným bodem / mezi pomocným a pomocným elektrickým obvodem: 415 V.
- Maximální přípustné napětí pro bezpečné oddělení / v sítích s neuzemněným hvězdným bodem / mezi pomocným a pomocným elektrickým obvodem: 415 V.
- Složka výrobku / hlásič spuštění: Ano
- Součásti / pomocný spínač: Ano
- Produktová komponenta / tlačítko RESET: Ano
- Součásti výrobku / STOP tlačítko: Ano
- Funkce výrobku / automatické resetování: Ano
- Funkce produktu / detekce fázového výpadku: Ano
- Funkce produktu / ochrana proti přetížení: Ano
- Ztrátový výkon / při jmenovité hodnotě proudu / při AC / za teplého stavu: 7,5 W.
- Ztrátový výkon / při jmenovité hodnotě proudu / při AC / při teplém provozním stavu / na pól: 2,5 W.
- Zátěžový proud (FLA) / pro 3-fázové motory / při 600 v: 10 a
- Doba opětovné připravenosti / po uvolnění přetížení / při automatickém resetu / typicky: 10 min
- Doba opětovné připravenosti / po uvolnění přetížení / při dálém resetu: 10 min
- Doba opětovné připravenosti / po uvolnění přetížení / při ručním resetu: 10 min
- Kategorie produktu
přepěťové relé
- Typ
3RU2136-1JD0
- Funkce
přetížení
- Provozní napětí
690 V/AC
- Provozní napětí max.
690 V/AC
- Provozní napětí
690 V/AC (max)
- Vlastnosti
Přepínač auto/manuální
- Typ kontaktu
1 rozpínací kontakt
1 spínací kontakt
- Spínací napětí (max.)
690 V/AC
- Připojení
šroubovací
přípojka s pružinovým protitahem
- Min. teplota
-40 °C
- Max. teplota
+70 °C
IP00
IP20

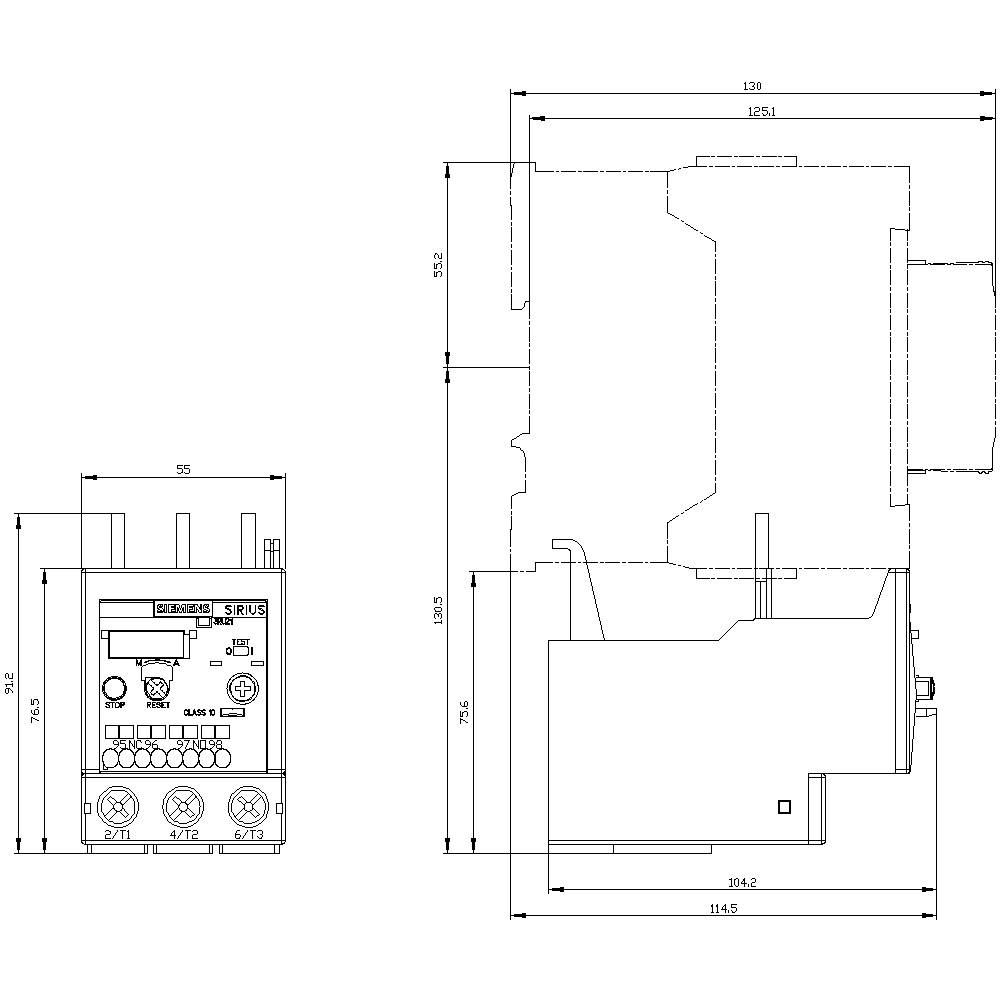

- Šířka
55 mm
- V
90 mm
- Hloubka
105 mm
- Rozm.
(š x v x h) 55 x 90 x 105 mm
- Obsah
1 ks
- Splňuje RoHS
ano
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2863491 Siemens přepěťové relé 690 V/AC 1 rozpínací kontakt, 1 spínací kontakt 1 ks 3RU2136-1JD0 přetížení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2863491 Siemens přepěťové relé 690 V/AC 1 rozpínací kontakt, 1 spínací kontakt 1 ks 3RU2136-1JD0 přetížení
Popis
Přepěťové relé 7... 10 a, tepelně určeno pro ochranu motoru, konstrukční velikost S2, TŘÍDA 10, konstrukce hlavního proudového obvodu: Šroubové svorky. Pomocný proudový obvod: Pružinová svorka ruční a automatické tepelné relé RESET SIRIUS 3RU2 pro proudově závislou ochranu spotřebičů s normálním startem proti nepřípustnému vysokému zahřívání v důsledku přetížení nebo výpadku fáze.
Tato řada je velmi flexibilní a cenově výhodná. Schválení po celém světě (např. IEC, UL/CSA) a použití v aplikacích s nebezpečím výbuchu (ATEX příp. IEC EX).
K dispozici s různými rozsahy nastavení uvolnění přetížení. Jsou k dispozici se šroubovacím nebo pružinovým připojením pro rychlé, bezúdržbové a přesné připojení, a také pro individuální sestavení.
Příslušenství pasuje do všech velikostí pro S00 až S3.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
Tento text byl přeložen strojově.
Tato řada je velmi flexibilní a cenově výhodná. Schválení po celém světě (např. IEC, UL/CSA) a použití v aplikacích s nebezpečím výbuchu (ATEX příp. IEC EX).
K dispozici s různými rozsahy nastavení uvolnění přetížení. Jsou k dispozici se šroubovacím nebo pružinovým připojením pro rychlé, bezúdržbové a přesné připojení, a také pro individuální sestavení.
Příslušenství pasuje do všech velikostí pro S00 až S3.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
Tento text byl přeložen strojově.
