Finder relé přepínání čerpadla 240 V/AC, 240 V/DC 1 spínací kontakt, 1 spínací kontakt 1 ks 72.42.0.230.0000

Řadové časové relé Finder se šroubovými svorkami a nastavitelným časovým rozsahem. Číslo modelu '72.42.0.230.0000'. Napětí 110-230 V.

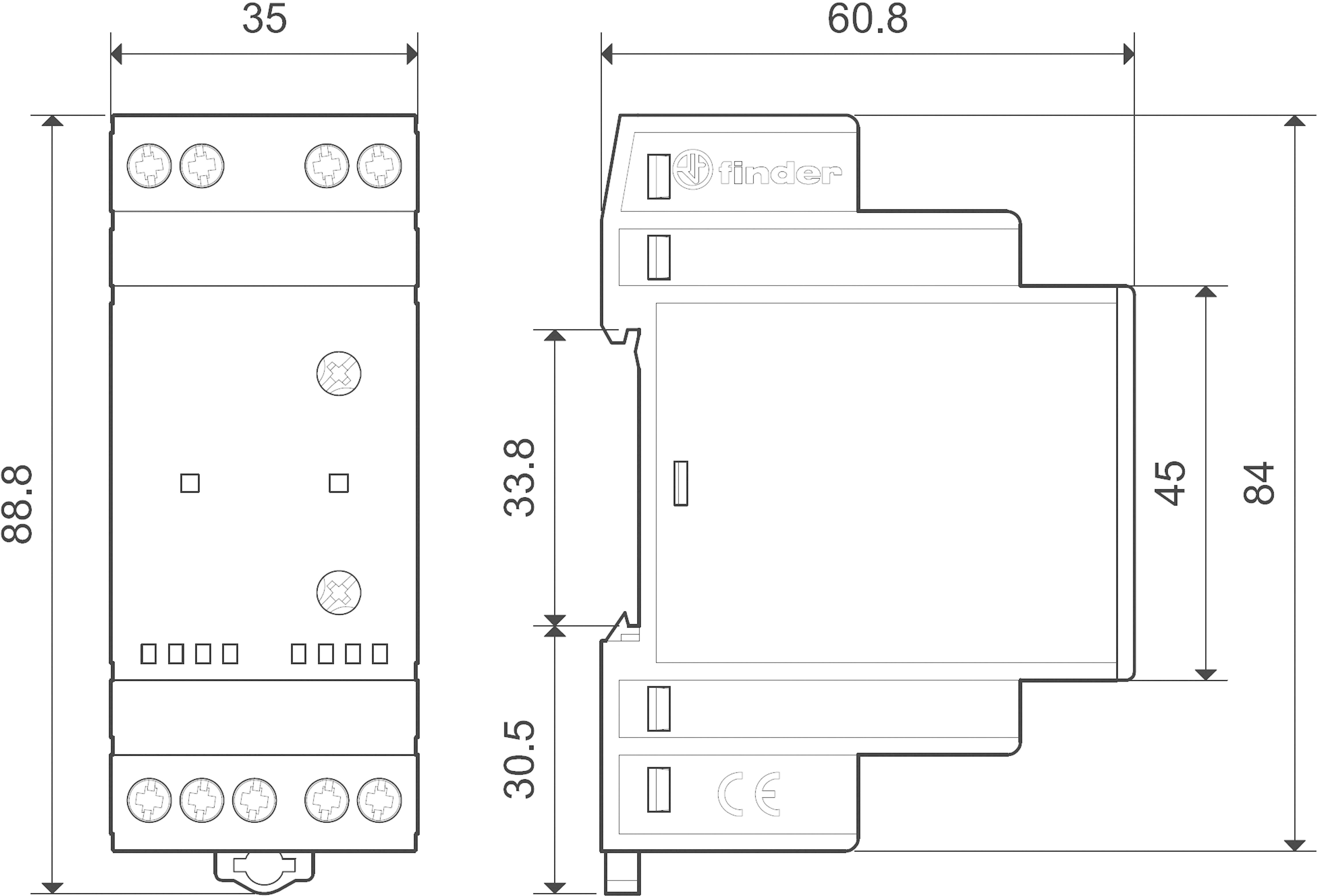

Technický výkres elektrického relé s rozměry: šířka 35 mm, výška 88,8 mm, hloubka 60,8 mm.

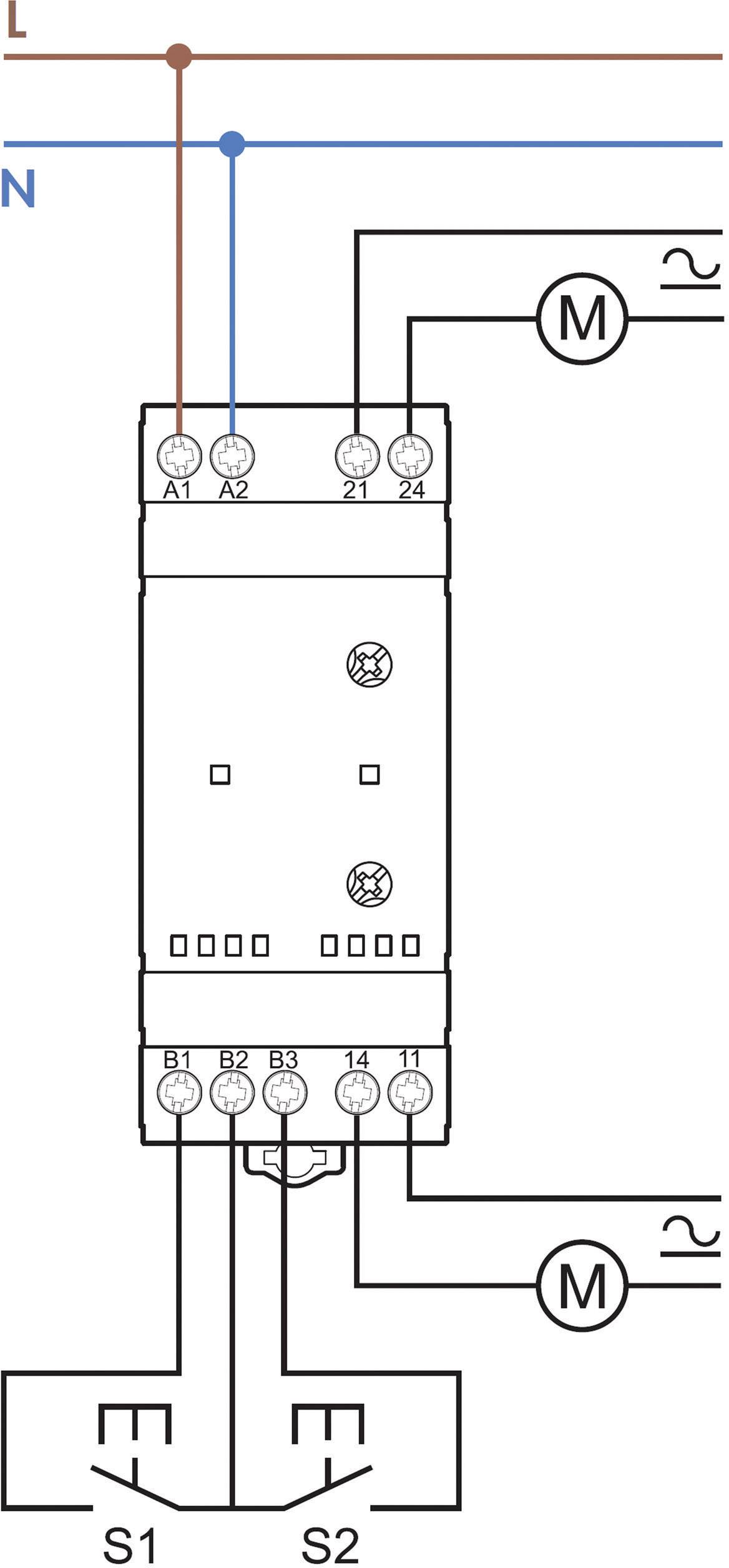

Schéma elektrického obvodu se dvěma motory (M), řídicí jednotkou uprostřed a dvěma spínači (S1, S2) dole.

1/3

Kategorie produktu

relé přepínání čerpadla

Provozní napětí max.

240 V/AC

240 V/DC

Typ kontaktu

1 spínací kontakt

Spínací napětí (max.)

400 V/AC

Spínací proud (max.)

20 A

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

6 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 420,66 Kč / kus)

1 420,66 Kč

Bez DPH.

Už jen 6 Ks skladem!

Nahlásit právní incident

Hlavní benefity

Čerpadlové přepínací relé typ 72.42

Technické parametry

Kategorie produktu: relé přepínání čerpadla

Typ: 72.42.0.230.0000

Provozní napětí: 240 V/AC
240 V/DC

Min. provozní napětí: 110 V/DC
110 V/AC

Provozní napětí max.: 240 V/AC
240 V/DC

Provozní napětí: 110, 110 - 240, 240 V/AC, V/DC

Typ kontaktu: 1 spínací kontakt
1 spínací kontakt

Materiál kontaktu: AgNi

Spínací napětí (max.): 400 V/AC

Spínací proud (max.): 20 A

Max. spínací výkon: 3000 VA
550 W

Elektrická životnost: (AC1) 100x 10³spínacích cyklů

Min. teplota: -20 °C

Max. teplota: +50 °C

: IP20

Šířka: 35 mm

V: 84 mm

Hloubka: 60.8 mm

Rozm.: (š x v x h) 35 x 84 x 60.8 mm

Obsah: 1 ks

Provedení: Čerpadlové přepínací relé

Spínací hodnoty: (AC1) 3000 VA/ (AC15) 1000 VA/(jednofázový motor 230 V/AC) 0,55 kW kW

Spínací napětí: 250 V/AC / 400 V/AC

Spínací proud: 12 A/ 20 A

Typ: 72.42.0.230.0000

Teplota prostředí: -20 - +50 °C

Provozní napětí: 110 - 240 V DC/AC

: 12 A

: 35

: 60.8 mm

: 84 mm

: 20 A

: NE

: Polarized

: Mono stable

: NE

: Single contact

: NE

: Screw connection

: 230-230 V

: 230-230 V

: 230-230 V

: AC/DC

: IP20

: ANO

: 90-264 V

: 90-264 V

: 90-264 V

: AC/DC

: 0

: 2

: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 507530 Finder relé přepínání čerpadla 240 V/AC, 240 V/DC 1 spínací kontakt, 1 spínací kontakt 1 ks 72.42.0.230.0000

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 507530 Finder relé přepínání čerpadla 240 V/AC, 240 V/DC 1 spínací kontakt, 1 spínací kontakt 1 ks 72.42.0.230.0000

Popis

Speciální relé pro různá zatížení. Pro použití s čerpadly, kompresory, klimatizační technikou a chladícími jednotkami. 2stupňové přepínání.
Funkce: MI ovládání pomocí připojení provozního napětí.
ME ovládání ovládacími kontakty S1, S2.
M2 ovládání pouze výstupů 21 - 24.
M1 ovládání pouze výstupů 11 - 14. Pro lištu DIN EN 60715 TH35.
