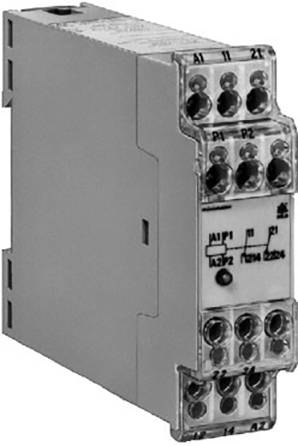

Dold ochranné relé motoru 230 V/AC 1 přepínací kontakt 1 ks MK9052.11 AC50/60Hz 230V kontrola teploty
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
ochranné relé motoru
Funkce
kontrola teploty
Typ kontaktu
1 přepínací kontakt
Spínací napětí (max.)
230 V/AC
Spínací proud (max.)
1 A
Datasheety: (PDF)
Počet
Celková cena (3 623,97 Kč / kus)
3 623,97 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Hmotnost: 145 g
- Rychlé upevnění: Montážní lišta
- Pouzdro: Termoplast s V0 podle UL subjektivity 94
- Kategorie produktu
ochranné relé motoru
- Typ
MK9052.11 AC50/60Hz 230V
- Funkce
kontrola teploty
- Provozní napětí
230 V/AC
- Vlastnosti
s LED diodou
- Typ kontaktu
1 přepínací kontakt
- Spínací napětí (max.)
230 V/AC
- Spínací proud (max.)
1 A
- Elektrická životnost
Podle AC 15 při 3 a, AC 230 v: 8 x 105 spínacích cyklů IEC/EN 60947-5-1
- Mechanická životnost
Mechanická životnost > : 20 106 spínacích cyklů
- Připojení
šroubová svorka
- Min. teplota
-20 °C
- Max. teplota
+60 °C
IP20
IP40
- Šířka
22.5 mm
- V
82 mm
- Hloubka
99 mm
- Rozm.
(š x v x h) 22.5 x 82 x 99 mm
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2359273 Dold ochranné relé motoru 230 V/AC 1 přepínací kontakt 1 ks MK9052.11 AC50/60Hz 230V kontrola teploty
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2359273 Dold ochranné relé motoru 230 V/AC 1 přepínací kontakt 1 ks MK9052.11 AC50/60Hz 230V kontrola teploty
Popis
Ochranné relé motoru MK 9052 se používá k zamezení tepelných přetížení motoru. Jako teplotní čidlo se používají speciální termistory (PTC odpory) určené k ochraně motoru. Do řady lze zapojit až 6 čidla, která při dosažení pevné hodnoty odporu odpají výstupní relé od MK 9052. Světelná dioda zobrazuje stav sepnutí. Relé pro ochranu motoru pracuje na principu klidového proudu a monitoruje se před zlomem drátu Při zapnutí sítě je třeba vzít v úvahu, že fázové napětí se krátkodobě nachází na svorce 12 a 22, dokud se výstupní relé nemluvilo.
· Podle IEC/EN 60947-8
· 1 vstup pro termistory nebo bimetalové kontakty
· Rozpoznání přetržení drátu v obvodu čidla
· Princip klidového proudu (výstupní relé v případě závady není aktivováno)
· 1 měnič
· Šířka 22,5 mm
Tento text byl přeložen strojově.
· Podle IEC/EN 60947-8
· 1 vstup pro termistory nebo bimetalové kontakty
· Rozpoznání přetržení drátu v obvodu čidla
· Princip klidového proudu (výstupní relé v případě závady není aktivováno)
· 1 měnič
· Šířka 22,5 mm
Tento text byl přeložen strojově.
