Elektromechanika Relé Monitorovací relé Monitorovací relé, fyzikální veličiny

Appoldt monitorovací relé 230 V/AC 2 přepínací kontakty 1 ks TM-W Kontrola studených vodičů

EAN:
Označení výrobce:
Objednací číslo:

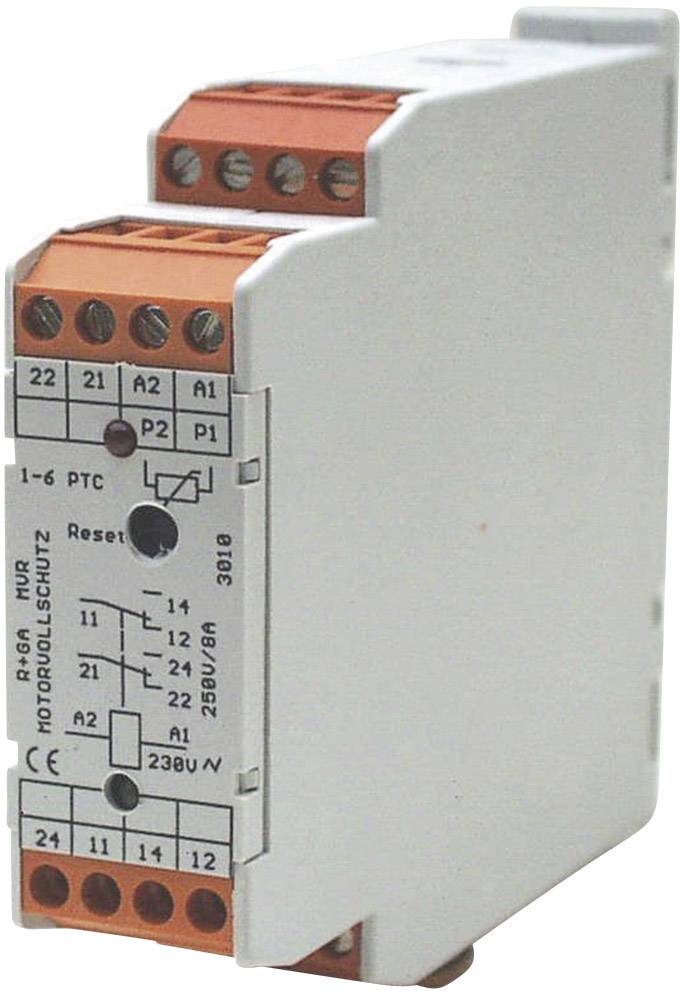

Elektrické ochranné relé s popisky svorek. Slouží k ochraně motoru a zobrazuje údaje jako napětí a připojení.
Elektrické ochranné relé s popisky svorek. Slouží k ochraně motoru a zobrazuje údaje jako napětí a připojení.
Kategorie produktu
monitorovací relé
Funkce
Kontrola studených vodičů
Typ kontaktu
2 přepínací kontakty
Spínací napětí (max.)
230 V/AC
Spínací proud (max.)
8 A
Datasheety: (PDF)
Deutsch (Deutschland)
Appoldt
Okamžité doručení: Čt 1. 10.

3 Ks (Poslední kusy skladem)
Prodej a doprava:
Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 420,66 Kč / kus)
1 420,66 Kč
Bez DPH.
Už jen 3 Ks skladem!
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident
  • Hlavní benefity
  • Technické parametry
  • Ke stažení
  • Popis
  • Související

Hlavní benefity

Termistorová ochrana motoru

  • Pro senzory PTC podle DIN 44081
  • Monitorování přerušení drátů
  • Monitorování teploty

Technické parametry

  • Termistor PTC: 1,5 kΩ (do série lze zapojit až 6 standardních PTC)
  • Napětí v obvodu PTC: 7,4 V
Kategorie produktu

monitorovací relé

Typ

TM-W

Funkce

Kontrola studených vodičů

Provozní napětí

230 V/AC

Typ kontaktu

2 přepínací kontakty

Spínací napětí (max.)

230 V/AC

Spínací proud (max.)

8 A

Šířka

22.5 mm

V

80 mm

Rozm.

(d x š x v) 100 x 22.5 x 80 mm

Obsah

1 ks

Délka

100 mm

Provedení

PTC termistorové monitorovací relé

Zobrazení

LED

Spínací napětí


230 V/AC

Spínací proud


2x 8 A A

Typ

TM-W

Provozní napětí

230 V/AC

Ke stažení

List technických údajů

Deutsch (Deutschland)

List technických údajů 507921 Appoldt monitorovací relé 230 V/AC 2 přepínací kontakty 1 ks TM-W Kontrola studených vodičů

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 507921 Appoldt monitorovací relé 230 V/AC 2 přepínací kontakty 1 ks TM-W Kontrola studených vodičů

Popis

Relé pracuje se všemi typy odporů PTC podle DIN 44081, pokud součet odporů za studena při zapojení nepřekročí 1500 Ω. Přístroj pracuje na principu klidového proudu (uzavřeného obvodu), tzn. monitorování měřeného obvodu při přerušení. Max. napětí snímače činí 7,6 V. Díky použitému transformátoru podle VDE 0551 je měřený obvod galvanicky oddělen od sítě. Při malém odporu snímače je výstupní relé přitažené. V případě, že je dosažena teplota požadovaná pro vypnutí (odpor snímače vzroste), výstupní relé odpadne. Hraniční hodnota přístroje činí cca 3 K s tolerancí cca ±8 °C. Hodnota odpadu (přepínání) činí -10 %.

Popis

Relé pracuje se všemi typy odporů PTC podle DIN 44081, pokud součet odporů za studena při zapojení nepřekročí 1500 Ω. Přístroj pracuje na principu klidového proudu (uzavřeného obvodu), tzn. monitorování měřeného obvodu při přerušení. Max. napětí snímače činí 7,6 V. Díky použitému transformátoru podle VDE 0551 je měřený obvod galvanicky oddělen od sítě. Při malém odporu snímače je výstupní relé přitažené. V případě, že je dosažena teplota požadovaná pro vypnutí (odpor snímače vzroste), výstupní relé odpadne. Hraniční hodnota přístroje činí cca 3 K s tolerancí cca ±8 °C. Hodnota odpadu (přepínání) činí -10 %.
