Name: Siemens 8US12616MT10 Adaptér S2, 80 a, zásuvka DIREKTA AWG4, 25 mm2, 150 mm, délka 150°, šířka 54 mm Přístrojový adaptér
Brand: Siemens
SKU: 1707052
Availability: BackOrder

Šedá elektrická komponenta s několika černými kabely na horní straně, vhodná pro elektrické instalace.

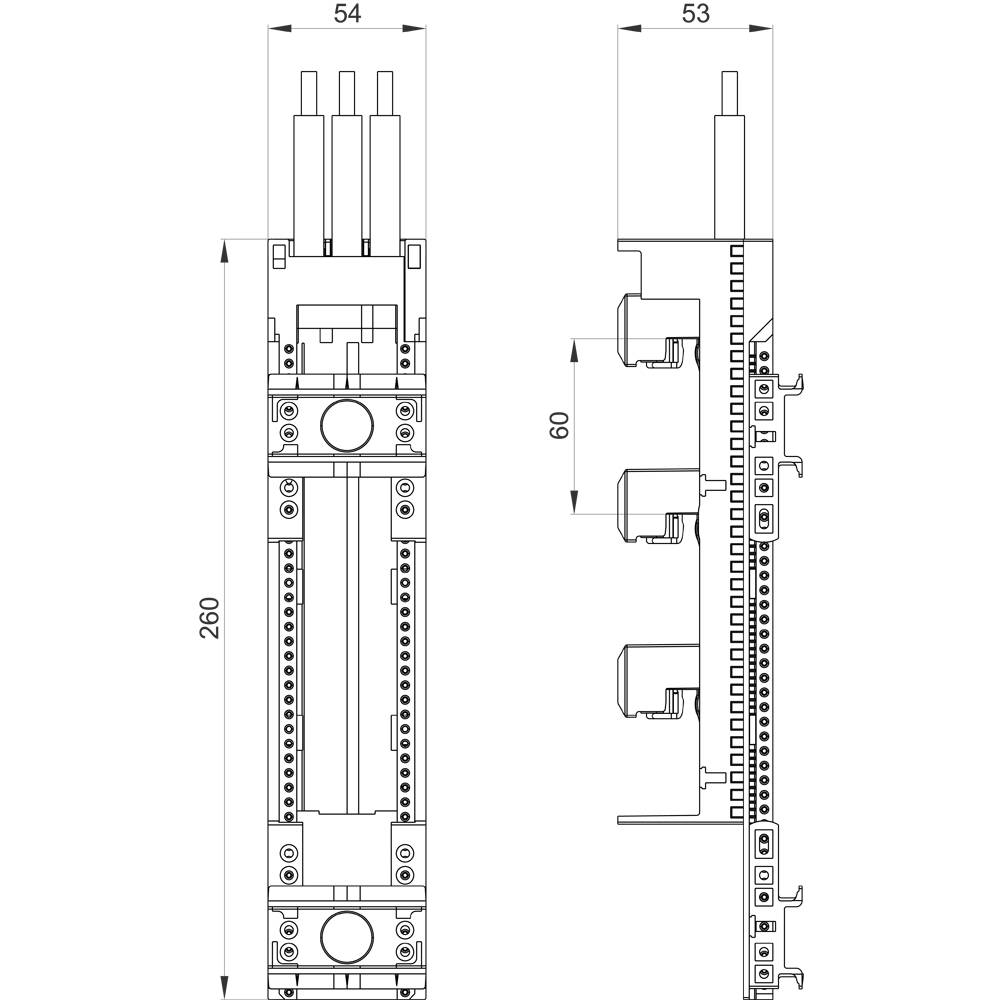

Technický výkres elektrospotřebiče s rozměry: výška 260 mm, šířka 54 mm, hloubka 53 mm, tři přípojky nahoře, boční pohledy.

1/2

Ilustrační obrázek

Kategorie produktu

Přístrojový adaptér

Jmenovité napětí

690 V

Rozm.

(d x š) 260 mm x 54 mm

Jmenovitý proud

80 A

Jmenovitý proud - filtr

80 A

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 442,15 Kč / kus)

1 442,15 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Čistá hmotnost: 572 g

Jmenovité napětí: 690 V

Kategorie produktu: Přístrojový adaptér

Rozm.: (d x š) 260 mm x 54 mm

Jmenovitý proud: 80 A

Jmenovitý proud - filtr: 80 A

Obsah: 1 ks

Šířka: 54 mm

Délka: 260 mm

: 60 mm

: 10 mm

: 55 mm

: 5 mm

: 80 A

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Kategorie produktu

Jmenovité napětí

Siemens 8US12104AF00 Systém přípojnic - vzdálenost mezi středy kolejnice 60 mm adaptér, šířka: 185 mm Přístrojový adaptér 630 A 690 V 1 ks

Objednací číslo:1749618

Doručení: Po 19. 10.

Conrad Electronic

630 A

Přístrojový adaptér

690 V

Min.: 1

Násobky: 1

4 095,04 Kč^*

Siemens 8US12111NS10 Vzdálenost přípojnic - vzdálenost mezi středy - 60 mm adaptér, šířka: 45 mm Přístrojový adaptér 32 A 690 V 1 ks

Objednací číslo:1701368

Doručení: Po 19. 10.

Conrad Electronic

32 A

Přístrojový adaptér

690 V

Min.: 1

Násobky: 1

1 623,97 Kč^*

Siemens 8US12114TM00 Systém přípojnic, vzdálenost mezi středy kolejnice 60 mm, šířka: 72 mm Přístrojový adaptér 100 A 690 V 1 ks

Objednací číslo:1749621

Doručení: Po 19. 10.

Conrad Electronic

100 A

Přístrojový adaptér

690 V

Min.: 1

Násobky: 1

1 863,64 Kč^*

Siemens 8US12114TR00 Adaptér přípojnice, 60 mm SYS UL 508 systém sběrnicových lišt, 60 mm Přístrojový adaptér 100 A 690 V 1 ks

Objednací číslo:1683426

Doručení: Po 19. 10.

Conrad Electronic

100 A

Přístrojový adaptér

690 V

Min.: 1

Násobky: 1

2 428,93 Kč^*

Siemens 8US12116MT10 Adaptér S2, 80 a, WENDEAB AWG4, 25 mm2, délka 150 mm, šířka 118 mm Přístrojová skříňka 80 A 690 V 1 ks

Objednací číslo:1706812

Doručení: Po 19. 10.

Conrad Electronic

80 A

Přístrojová skříňka

690 V

Min.: 1

Násobky: 1

2 549,59 Kč^*

Siemens 8US12134AH00 Adaptér sběrnicové lišty 60 mm SYS. UL 508 systém přípojnic, 60 mm Přístrojový adaptér 400 A 690 V 1 ks

Objednací číslo:1750421

Doručení: Po 19. 10.

Conrad Electronic

400 A

Přístrojový adaptér

690 V

Min.: 1

Násobky: 1

8 040,50 Kč^*

Siemens 8US12134AH04 Adaptér MCCB, 3pólový, 590 a vzdálenost od středu kolejnice 60 mm Přístrojový adaptér 590 A 690 V 1 ks

Objednací číslo:1749622

Doručení: Po 19. 10.

Conrad Electronic

590 A

Přístrojový adaptér

690 V

Min.: 1

Násobky: 1

5 395,87 Kč^*

Siemens 8US12134AP03 Adaptér MCCB, 3pólový, 250 a vzdálenost od středu kolejnice 60 mm Přístrojový adaptér 250 A 690 V 1 ks

Objednací číslo:1749623

Doručení: Po 19. 10.

Conrad Electronic

250 A

Přístrojový adaptér

690 V

Min.: 1

Násobky: 1

3 230,58 Kč^*

Siemens 8US12134AQ01 Adaptér sběrnicové lišty 60 mm SYS. UL 508 systém přípojnic, 60 mm Přístrojový adaptér 160 A 690 V 1 ks

Objednací číslo:1749624

Doručení: Po 19. 10.

Conrad Electronic

160 A

Přístrojový adaptér

690 V

Min.: 1

Násobky: 1

4 974,38 Kč^*

Siemens 8US12134AQ03 Adaptér sběrnicové lišty 60 mm SYS. UL 508 systém přípojnic, 60 mm Přístrojový adaptér 250 A 690 V 1 ks

Objednací číslo:1749625

Doručení: Po 19. 10.

Conrad Electronic

250 A

Přístrojový adaptér

690 V

Min.: 1

Násobky: 1

4 974,38 Kč^*

Ke stažení

List technických údajů

List technických údajů 1707052 Siemens 8US12616MT10 Adaptér S2, 80 a, zásuvka DIREKTA AWG4, 25 mm2, 150 mm, délka 150°, šířka 54 mm Přístrojový adaptér

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1707052 Siemens 8US12616MT10 Adaptér S2, 80 a, zásuvka DIREKTA AWG4, 25 mm2, 150 mm, délka 150°, šířka 54 mm Přístrojový adaptér

Popis

Adaptér S2, 80A, DIREKTA AWG4, 25 mm2, 150 mm, šířka 26,4 mm, systém přípojnic 8US pro montáž ochranných zařízení, jako je bezpečnostní vypínač a výkonový spínač - bezpečný, prostorově úsporný. Použití přípojnicových systémů Siemens 8US nabízí mnoho možností instalace adaptabilních přípojnic, spínacích a instalačních zařízení. Díky prostorově úsporné modulové konstrukci a rychlomontážnímu kontaktu je zajištěno ekonomické elektrotechnické osazení v dnešní instalaci rozvodných skříní. Montáž se provádí na podélných ramenech, vzdálenost kolejnic je 60 mm. Siemens přípojnicové systémy 8US se vyznačují především: 1. Mechanické upevnění a elektrické kontakty v jednom kroku. 2. Lze jej použít kdekoliv na světě. 3. Snadná výměna jednotlivých přístrojů nebo celé kombinace. 4. Úspora času při montáži a snížení nákladů díky předem namontovaným spotřebním občasům. 5. Vysoká bezpečnost provozu díky krytu zajištěnému prsty u adaptéru a držáku přístrojů. 6. Velká šířka pásma na použitelné přípojnice pro snadné přizpůsobení proudu do 1.600 A.

Tento text byl přeložen strojově.
