Siemens 3RV2031-4WA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 42 - 52 A Spínací napětí (max.): 690 V/AC (š x v x

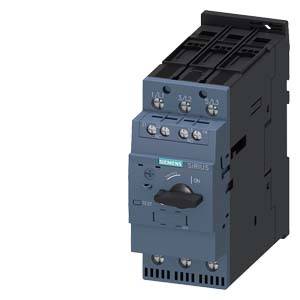

Stykač Siemens ze série SIRIUS, elektromagnetické spínací zařízení vhodné pro spínání elektrických obvodů.

Ilustrační obrázek

Otevřený rozváděč vlevo odhaluje vnitřní elektronické komponenty. Déšť na okně vpravo, pohled na výrobní stroj venku.

'Montovatelné příslušenství pro výkonové vypínače: příčně umístěný a boční pomocný spínač, napěťový spoušťový mechanismus, podpěťový a signalizační spoušť, odpojovací tlačítko, svorkovnicové bloky.'

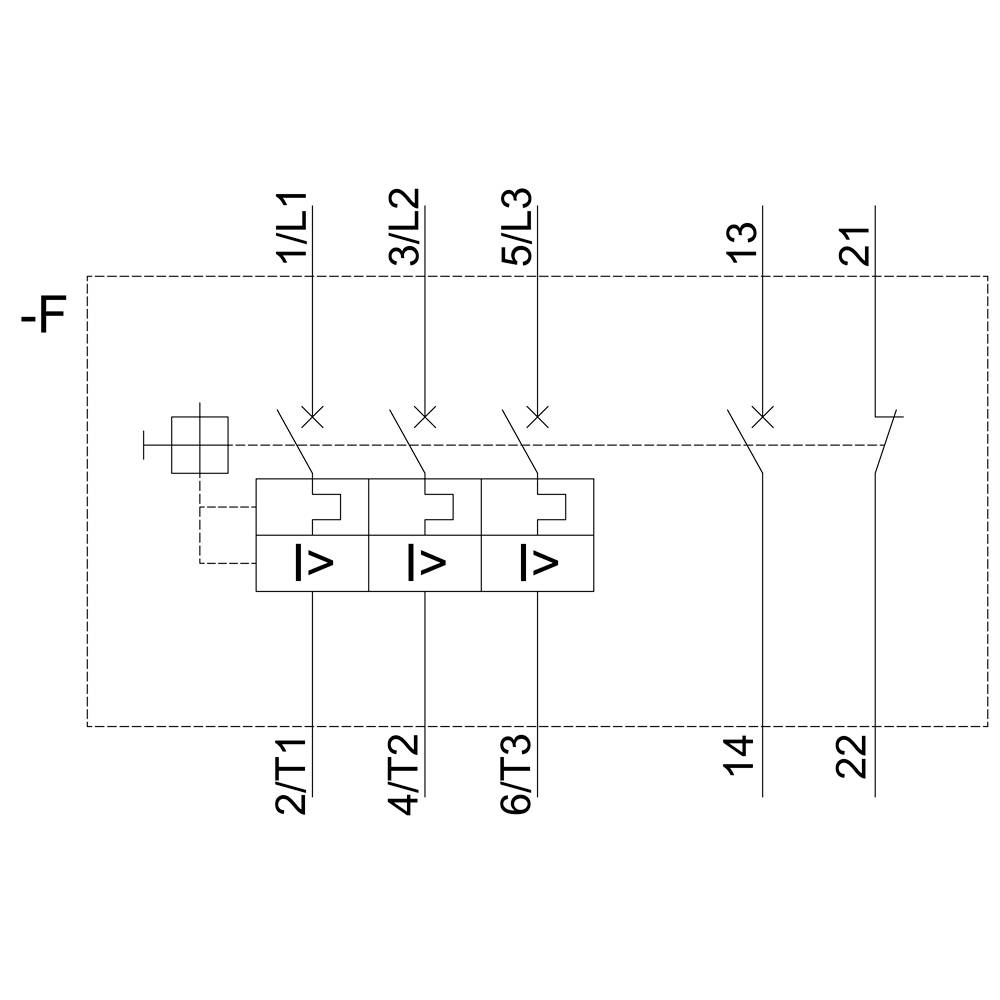

Schematické znázornění elektrického obvodu s několika vodiči a spínači, označené čísly a písmeny.

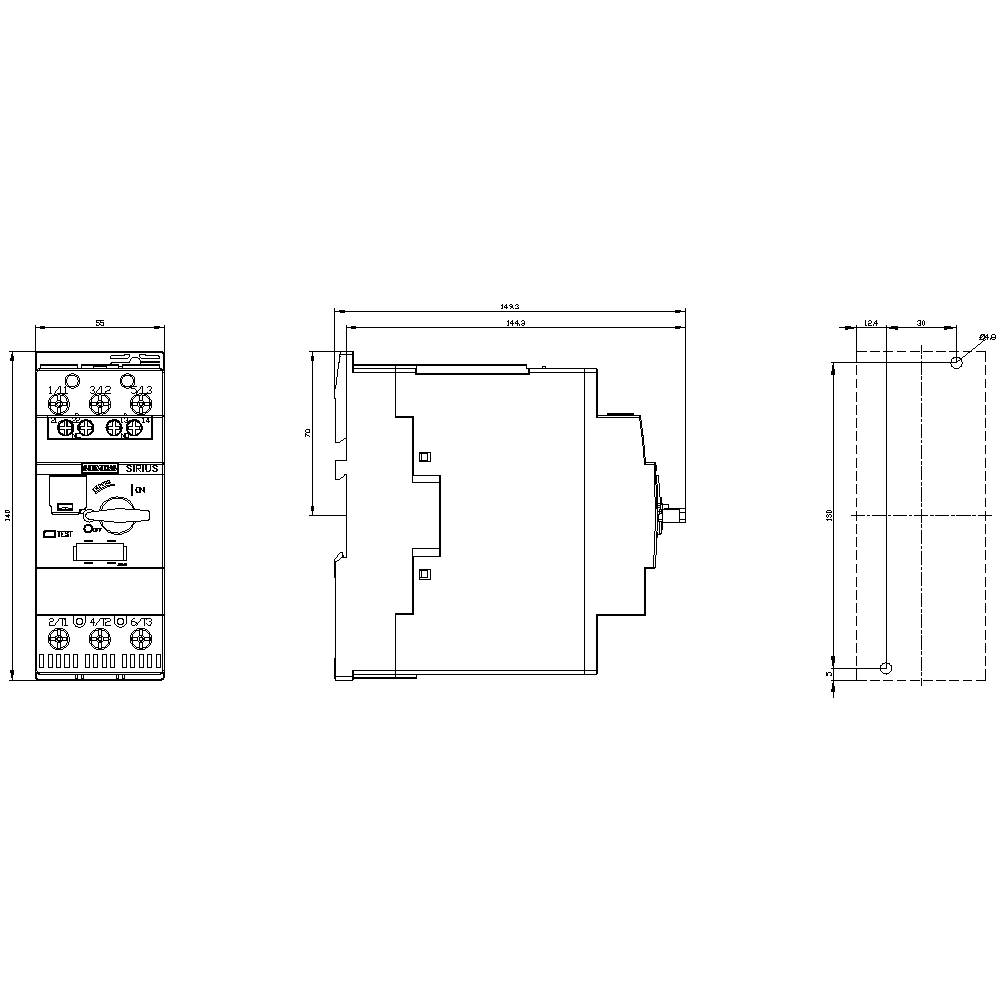

Technický výkres řídicí jednotky s rozměry v milimetrech; přední, boční a horní pohled ukazují tvar a detaily připojení.

1/5

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

52 A

Připojení

šroubovací

Druh obalu

Piece

Typ

3RV2031-4WA15

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (7 351,24 Kč / kus)

7 351,24 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3RV2031-4WA15

Konstrukční velikost: S2

Rozsah nastavení proudu (min.): 42 A

Rozsah nastavení proudu (max.): 52 A

Rozsah nastavení (proud): 42 - 52 A

Počet pólů: 3pólový

Pomocný kontakt: 1 spínací kontakt

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: šroubovací

: IP20

Hloubka: 149 mm

Šířka: 55 mm

V: 140 mm

Rozm.: (š x v x h) 55 x 140 x 149 mm

Obsah: 1 ks

Splňuje RoHS: ano

Jmenovitý proud: 52 A

: 55

: 140 mm

: 149 mm

: 22 kW

: ANO

: 52 A

: NE

: 3

: 690-690 V

: 42-52 A

: IP20

: ANO

: Screw connection

: Turn button

: Magnetic

: 15 kW

: 65 kA

: ANO

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Druh obalu

Rozsah nastavení proudu (min.)

Siemens 3RV2031-4JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 54 - 65 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1430975

65 A

Piece

54 A

Siemens 3RV2031-4KA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 62 - 73 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1431045

73 A

Piece

62 A

Siemens 3RV2031-4JA10-0BA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 54 - 65 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm

Objednací číslo:1683707

65 A

54 A

Siemens 3RV2031-4BB15 výkonový vypínač 1 ks Rozsah nastavení (proud): 14 - 20 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1699183

20 A

Piece

14 A

Siemens 3RV2031-4JB15 výkonový vypínač 1 ks Rozsah nastavení (proud): 54 - 65 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1699184

65 A

Piece

54 A

Siemens 3RV2031-4DA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm

Objednací číslo:1704589

25 A

18 A

Siemens 3RV2031-4EA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 22 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1704590

32 A

Piece

22 A

Siemens 3RV2031-4JA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 54 - 65 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1704591

65 A

Piece

54 A

Siemens 3RV2031-4EA15-0BA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 22 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1720800

32 A

Piece

22 A

Siemens 3RV2031-4BB10 výkonový vypínač 1 ks Rozsah nastavení (proud): 14 - 20 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1736184

20 A

Piece

14 A

Ke stažení

List technických údajů

List technických údajů 1746167 Siemens 3RV2031-4WA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 42 - 52 A Spínací napětí (max.): 690 V/AC (š x v x

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746167 Siemens 3RV2031-4WA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 42 - 52 A Spínací napětí (max.): 690 V/AC (š x v x

Popis

Velikost jističe S2 pro motor, Class 10 A spoušť 42... 52 A N-spoušť 741 A šroubové připojení standardní spínací výkon s příčným umístěné pomocný 1S+ 1O výkon spínač SIRIUS 3RV2 pro ochrana motoru pro bezpečné vypnutí při zkratu a ochrana spotřebiče a zařízení proti přetížení a pro bezpečné oddělení zařízení od sítě. Kompaktní a klimatizační pevné výkon spínače jsou díky své nízké zahřívání pro použití v spotřebiče odbočování hliníkových, samozřejmě i pro IE3/IE4-motory a vhodný pro spínání stejnosměrného proudu. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici jsou verze zařízení pro ochrana motoru (i s ochranou proti přetížení relé), zařízení, ochrana proti zkratu od startovací kombinací, transformátor, jako hlavní a nouzový vypínač a pro použití v IT sítích. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení, a volitelně s vestavěným pomocný. Komplexní příslušenství, jako např. pomocný, Hilfsausloser, signalizační spínač atd. je fotografovat pro všechny velikosti. Použití různých Energieeinspeisemoglichkeiten, jako příslušným einspeisesystem SIRIUS 3RV29, snižuje hlavní proudový obvod zapojení. Výkon spínač 3RV2 uvolnění osvědčená konstrukční řady 3RV1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
