Siemens 3RV2031-4VA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 35 - 45 A Spínací napětí (max.): 690 V/AC (š x v x

Elektrický výkonový spínač značky Siemens Sirius, typicky používaný pro ovládání a jištění elektrických obvodů.

Ilustrační obrázek

Otevřená rozvodná skříň odhaluje komplexní kabeláž a elektronické komponenty, přičemž v pozadí je vidět okno pokryté kapkami deště.

Diagram 'Montovatelné příslušenství' ukazuje různé komponenty a jejich propojení pro průmyslový výkonový spínač.

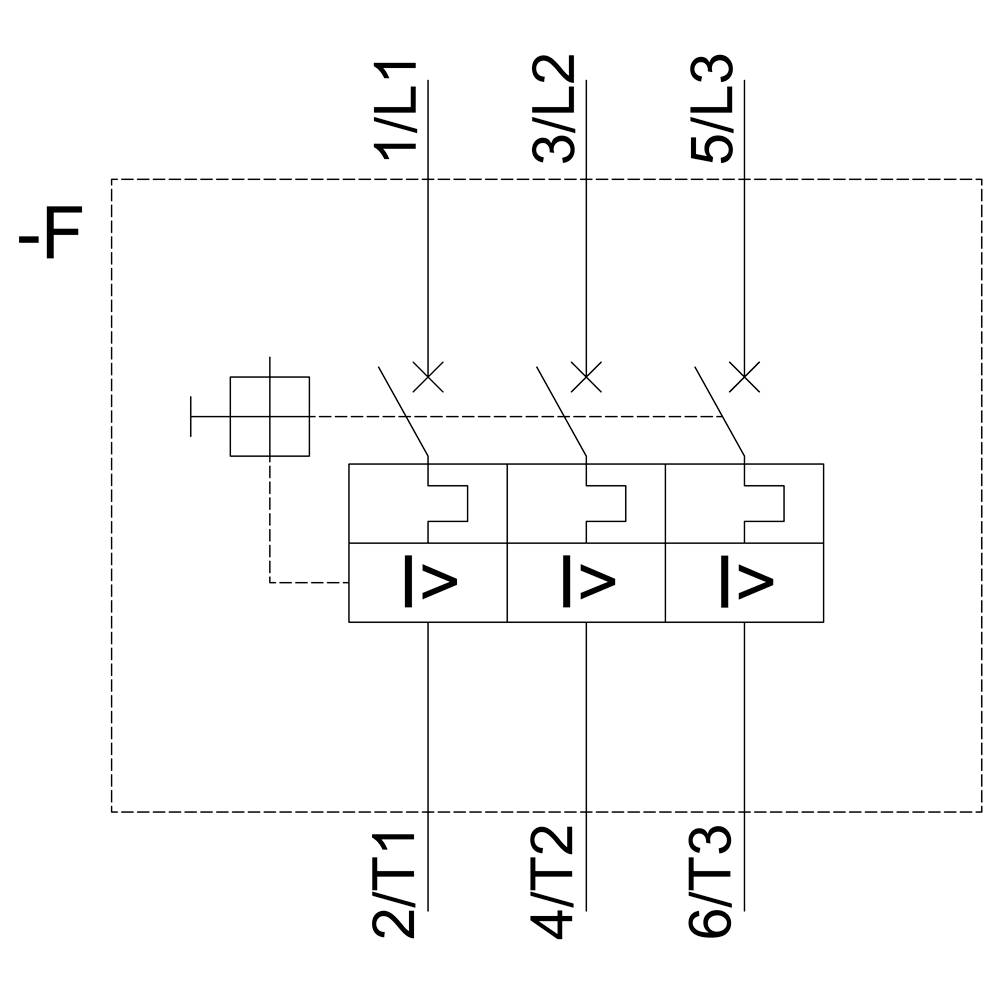

Schéma zapojení třífázového elektrického obvodu s ochranným relé a spínačem. Propojení pomocí očíslovaných vodičů: 1/L1, 3/L2, 5/L3 nahoře a 2/T1, 4/T2, 6/T3 dole.

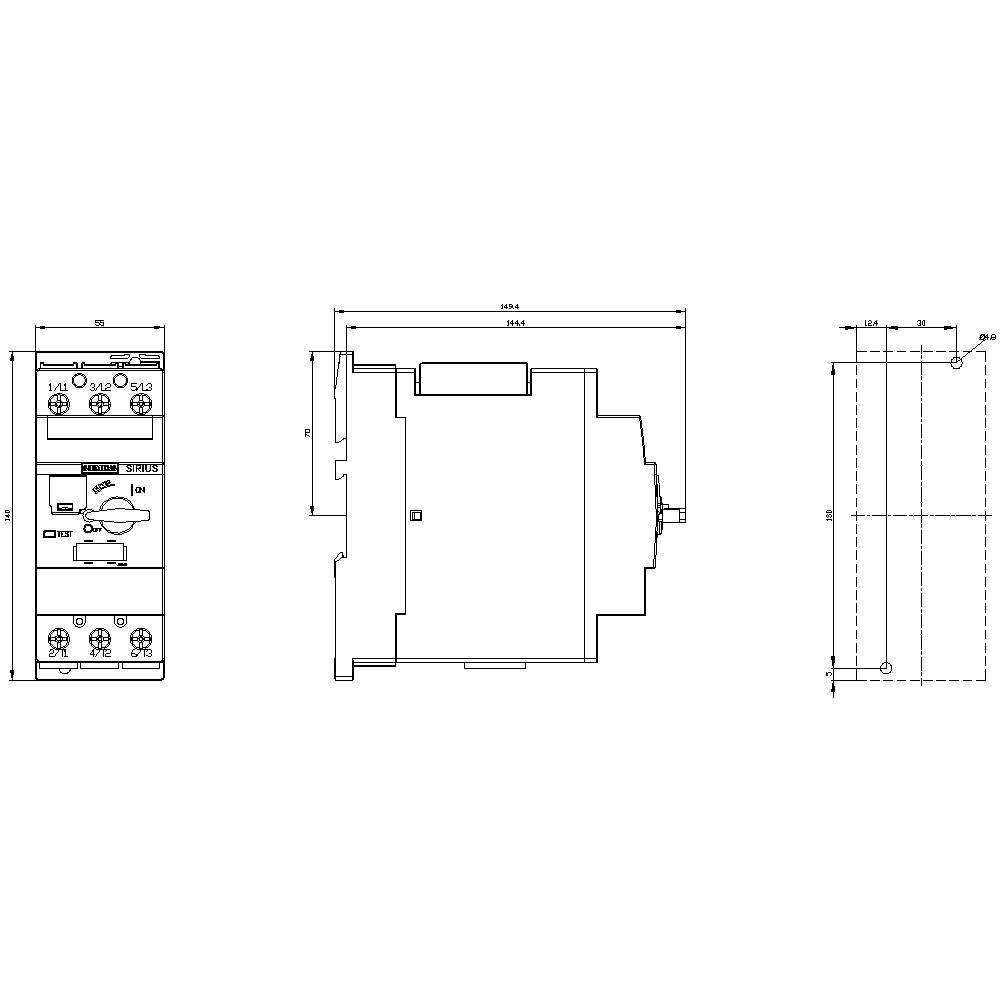

Technický výkres elektrické součástky s předním, bočním a pohledem shora, včetně rozměrů a připojení.

1/5

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

45 A

Připojení

šroubovací

Druh obalu

Piece

Typ

3RV2031-4VA10

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 693,39 Kč / kus)

6 693,39 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provedení: Pro ochranu motoru
Provedení závitu: M6
Hmotnost: 1071 g
Mechanická životnost 50000
Elektrická životnost 50000
Izolační napětí: 690 V
Ztrátový výkon: 17 W
Frekvence: 50 / 60 Hz

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3RV2031-4VA10

Konstrukční velikost: S2

Rozsah nastavení proudu (min.): 35 A

Rozsah nastavení proudu (max.): 45 A

Rozsah nastavení (proud): 35 - 45 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: montážní lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: šroubovací

: IP20

Hloubka: 149 mm

Šířka: 55 mm

V: 140 mm

Rozm.: (š x v x h) 55 x 140 x 149 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 55

: 140 mm

: 149 mm

: 22 kW

: NE

: 45 A

: NE

: 3

: 690-690 V

: 35-45 A

: IP20

: ANO

: Screw connection

: Turn button

: Magnetic

: 11 kW

: 65 kA

: ANO

: Built-in device fixed built-in technique

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Druh obalu

Rozsah nastavení proudu (min.)

Siemens 3RV2031-4JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 54 - 65 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1430975

65 A

Piece

54 A

Siemens 3RV2031-4KA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 62 - 73 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1431045

73 A

Piece

62 A

Siemens 3RV2031-4JA10-0BA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 54 - 65 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm

Objednací číslo:1683707

65 A

54 A

Siemens 3RV2031-4BB15 výkonový vypínač 1 ks Rozsah nastavení (proud): 14 - 20 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1699183

20 A

Piece

14 A

Siemens 3RV2031-4JB15 výkonový vypínač 1 ks Rozsah nastavení (proud): 54 - 65 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1699184

65 A

Piece

54 A

Siemens 3RV2031-4DA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm

Objednací číslo:1704589

25 A

18 A

Siemens 3RV2031-4EA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 22 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1704590

32 A

Piece

22 A

Siemens 3RV2031-4JA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 54 - 65 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1704591

65 A

Piece

54 A

Siemens 3RV2031-4EA15-0BA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 22 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1720800

32 A

Piece

22 A

Siemens 3RV2031-4BB10 výkonový vypínač 1 ks Rozsah nastavení (proud): 14 - 20 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1736184

20 A

Piece

14 A

Ke stažení

List technických údajů

List technických údajů 1431146 Siemens 3RV2031-4VA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 35 - 45 A Spínací napětí (max.): 690 V/AC (š x v x

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1431146 Siemens 3RV2031-4VA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 35 - 45 A Spínací napětí (max.): 690 V/AC (š x v x

Popis

Výkonový spínač konstrukční velikost S2 pro ochranu motoru, třída 10 a spoušť 35...45 a N spoušť 650 a šroubový spoj standardní spínací výkon SIRIUS 3RV2 pro ochranu motoru pro bezpečné vypnutí při zkratu a pro ochranu spotřebiče a zařízení před přetížením a pro bezpečné odpojení zařízení od sítě.
Kompaktní a nejklimatiější výkonové spínače jsou díky nízkému zahřívání optimalizovány pro použití ve spotřebitelských větvích, samozřejmě také pro motory IE3/IE4 a také pro spínání stejnosměrného proudu. Univerzální schválení (např. IEC a UL/CSA) a aplikace v aplikacích s nebezpečím výbuchu (ATEX nebo IEC EX) jsou samozřejmostí.
K dispozici jsou různé varianty zařízení pro ochranu motoru (i s funkcí přepěťové relé), ochranu zařízení, zkratovou ochranu startovacích kombinací, ochranu transformátorů, hlavní a nouzové vypnutí a pro použití v IT sítích. K dispozici jsou s šroubovacím nebo pružinovým připojením pro rychlé, bezúdržbové a přesné připojení. Volitelně je k dispozici s vestavěným pomocným spínačem.
Komplexní příslušenství, jako např. pomocný spínač, pomocný spouštěč, návěstní spínač atd., je jednotné pro všechny konstrukční velikosti. Použití různých možností napájení, jako je příslušný napájecí systém SIRIUS 3RV29, výrazně snižuje zapojení hlavního proudu.
Výkonový spínač 3RV2 vyřeší osvědčenou řadu 3RV1.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
