Name: Siemens 3RW4024-1BB04 3RW40241BB04 soft startér Výkon motoru při 400 V 5.5 kW 480 V Jmenovitý proud 12.5 A
Brand: Siemens
SKU: 1699576
Availability: InStock

Elektrický stykač s logem Siemens, používaný pro řízení elektrických obvodů. Má šroubové svorky a robustní kryt.

Otevřená rozvodná skříň ukazuje různé elektrické komponenty a kabely používané pro řízení a distribuci elektrické energie.

Výkres rozloženého pohledu měkkého spouštěče 3RW40. Očíslované komponenty: propojovací díl, kryty svorek, ventilátor, napájecí svorky.

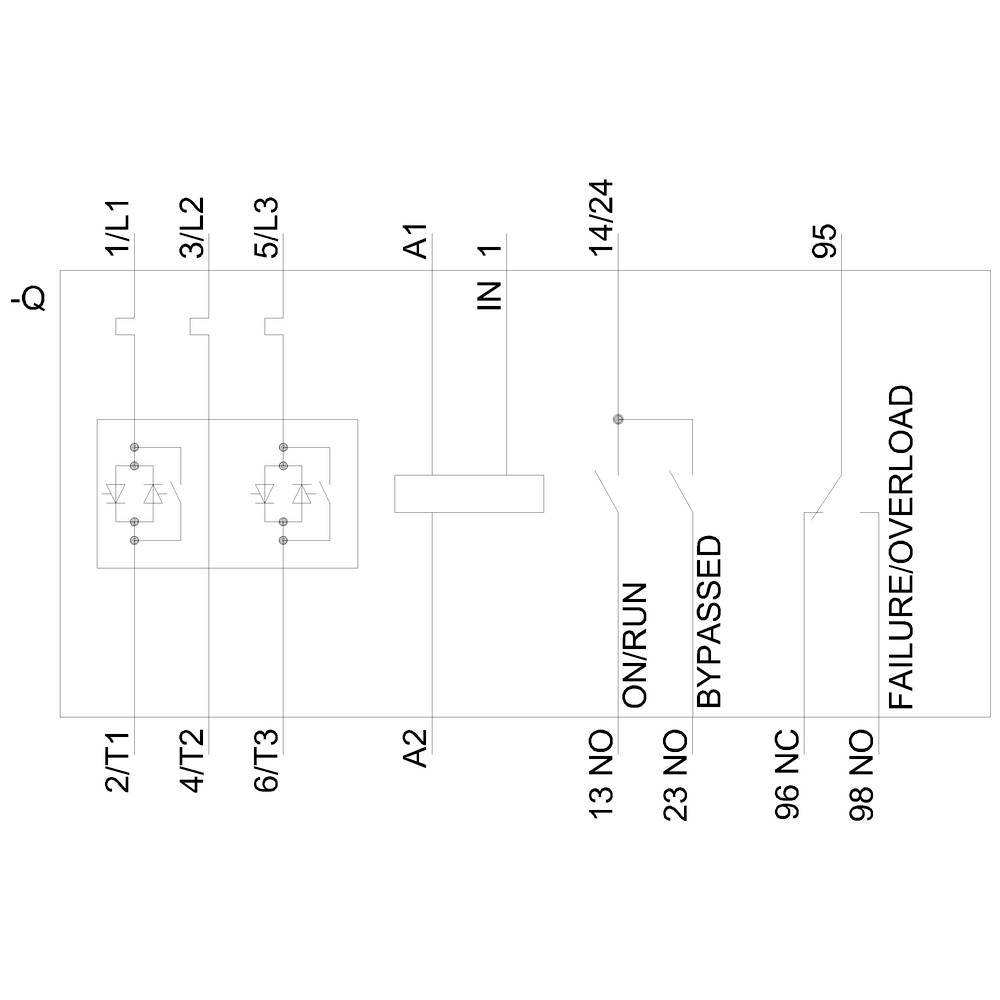

Schéma zapojení třífázového motoru s ochranou proti přetížení. Zobrazuje přípojky L1-L3, T1-T3, vstupy a relé pro poruchy nebo přetížení.

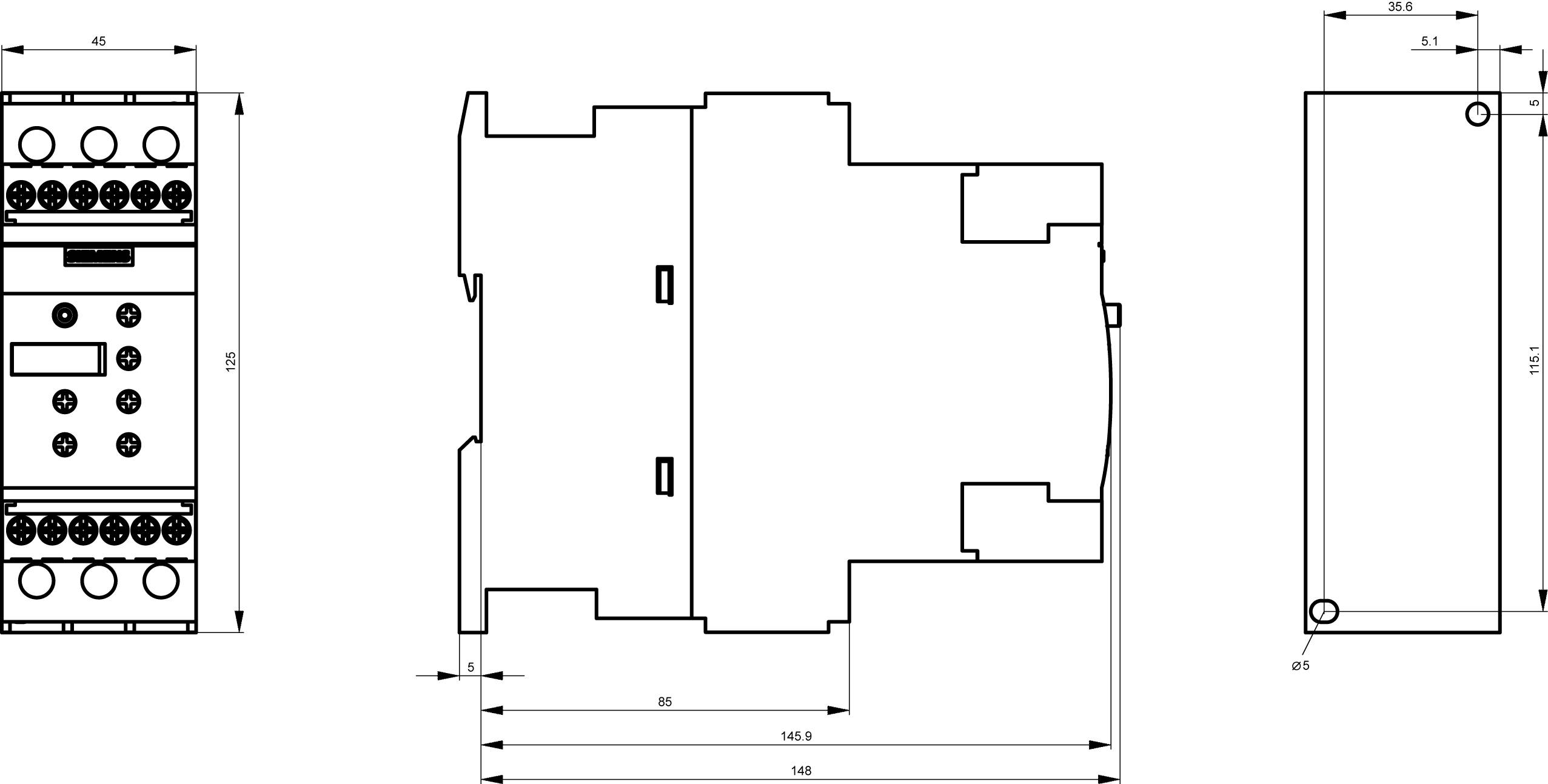

Technický výkres elektrického spínacího zařízení s rozměry. Přední a boční pohled zobrazují přípojky, kryt a rozměry.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Okamžité doručení: Út 13. 10.

3 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 106,61 Kč / kus)

9 106,61 Kč

Bez DPH.

Doprava zdarma

Už jen 3 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Způsob uchycení: šroubové a zapínáním na suchý zip
Počet spínací kontakt: 2
Počet přepínací kontakt: 1
Velikost: S0
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V

Napětí motoru: 200-480 V/AC

Kategorie produktu: soft startér

Připojovací proud: 12.5 A

Výkon motoru při 400 V: 5.5 kW

Jmenovité napětí: 480 V

Provedení: Šroubové spojení

Číslo výrobce: 3RW40241BB04

Jmenovitý proud: 12.5 A

Jmenovitý proud - filtr: 12.5 A

Typ: 3RW4024-1BB04

Výkon motoru při 230 V/ 400 V: 5.5 kW

Rozm.: (š x v x h) 45 x 125 x 155 mm

Připojení: šroubová svorka

Šířka: 45 mm

V: 125 mm

Hloubka: 155 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP20

: Other

: 12.5 A

: 3 kW

: 5.5 kW

: 40 °C

: ANO

: AC/DC

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Výkon motoru při 400 V

Kategorie produktu

Výkon motoru při 230 V/ 400 V

Jmenovité napětí

Siemens 3RW3013-1BB04 3RW30131BB04 soft startér Výkon motoru při 400 V 1.5 kW 480 V Jmenovitý proud 3.6 A

Objednací číslo:1704967

Doručení: Po 19. 10.

Conrad Electronic

3.6 A

1.5 kW

soft startér

1.5 kW

480 V

Min.: 1

Násobky: 1

4 511,57 Kč^*

Siemens 3RW3013-2BB04 3RW30132BB04 soft startér Výkon motoru při 400 V 1.5 kW 480 V Jmenovitý proud 3.6 A

Objednací číslo:1746684

Doručení: Po 19. 10.

Conrad Electronic

3.6 A

1.5 kW

soft startér

1.5 kW

480 V

Min.: 1

Násobky: 1

4 511,57 Kč^*

Siemens 3RW3013-2BB14 3RW30132BB14 soft startér Výkon motoru při 400 V 1.5 kW 480 V Jmenovitý proud 3.6 A

Objednací číslo:1746685

Doručení: Po 19. 10.

Conrad Electronic

3.6 A

1.5 kW

soft startér

1.5 kW

480 V

Min.: 1

Násobky: 1

4 599,17 Kč^*

Siemens 3RW3014-1BB04 3RW30141BB04 soft startér Výkon motoru při 400 V 3 kW 480 V Jmenovitý proud 6.5 A

Objednací číslo:1699568

Doručení: Po 19. 10.

Conrad Electronic

6.5 A

3 kW

soft startér

3 kW

480 V

Min.: 1

Násobky: 1

5 095,04 Kč^*

Siemens 3RW3014-2BB04 3RW30142BB04 soft startér Výkon motoru při 400 V 3 kW 480 V Jmenovitý proud 6.5 A

Objednací číslo:1699569

Doručení: Po 19. 10.

Conrad Electronic

6.5 A

3 kW

soft startér

3 kW

480 V

Min.: 1

Násobky: 1

5 197,52 Kč^*

Siemens 3RW3014-2BB14 3RW30142BB14 soft startér Výkon motoru při 400 V 3 kW 480 V Jmenovitý proud 6.5 A

Objednací číslo:1746686

Doručení: Po 19. 10.

Conrad Electronic

6.5 A

3 kW

soft startér

3 kW

480 V

Min.: 1

Násobky: 1

5 197,52 Kč^*

Siemens 3RW3016-1BB04 3RW30161BB04 soft startér Výkon motoru při 400 V 4 kW 480 V Jmenovitý proud 9 A

Objednací číslo:1746687

Doručení: Po 19. 10.

Conrad Electronic

9 A

4 kW

soft startér

4 kW

480 V

Min.: 1

Násobky: 1

5 632,23 Kč^*

Siemens 3RW3016-2BB04 3RW30162BB04 soft startér Výkon motoru při 400 V 4 kW 480 V Jmenovitý proud 9 A

Objednací číslo:1744276

Doručení: Po 19. 10.

Conrad Electronic

9 A

4 kW

soft startér

4 kW

480 V

Min.: 1

Násobky: 1

5 814,05 Kč^*

Siemens 3RW3016-2BB14 3RW30162BB14 soft startér Výkon motoru při 400 V 4 kW 480 V Jmenovitý proud 9 A

Objednací číslo:1746688

Doručení: Po 19. 10.

Conrad Electronic

9 A

4 kW

soft startér

4 kW

480 V

Min.: 1

Násobky: 1

5 742,98 Kč^*

Siemens 3RW3017-1BB04 3RW30171BB04 soft startér Výkon motoru při 400 V 5.5 kW 480 V Jmenovitý proud 12.5 A

Objednací číslo:1746689

Doručení: Po 19. 10.

Conrad Electronic

12.5 A

5.5 kW

soft startér

5.5 kW

480 V

Min.: 1

Násobky: 1

6 313,22 Kč^*

Ke stažení

List technických údajů

List technických údajů 1699576 Siemens 3RW4024-1BB04 3RW40241BB04 soft startér Výkon motoru při 400 V 5.5 kW 480 V Jmenovitý proud 12.5 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1699576 Siemens 3RW4024-1BB04 3RW40241BB04 soft startér Výkon motoru při 400 V 5.5 kW 480 V Jmenovitý proud 12.5 A

Popis

SIRIUS softstartér S0 12,5 a, 5,5 kW/400 v, 40 °C 200-480 v AC/DC, 24 v šroubové svorky SIRIUS 3RW40 pro standardní aplikace pro měkký start a výstup třífázových motorů.
Plynulé spouštění, redukce proudových špiček, zabránění výkyvům napětí v rozběhu, odlehčení napájecí sítě, snížení mechanického zatížení v pohonu, snížení administrativní zátěže a úspory kabeláže oproti startérům hvězda-trojúhelník a frekvenčním měničům, bezúdržbové spínání a jednoduchá manipulace. Integrovaný bypass umožňuje velmi kompaktní konstrukci a zajišťuje nízké zahřívání v elektrickém rozvaděči. Inteligentní funkce kontroly chrání Soft startér proti přehřátí a motor před přetížením. Navíc lze proud během průběhu zkoušky omezit na nastavitelnou maximální hodnotu. Pomocí dálkového reseter můžete odstranit poruchy rychle a jednoduše na dálku. Celosvětové schválení (např. IEC a UL/CSA) i pro aplikace s nebezpečím výbuchu (ATEX nebo IEC EX).
Softstartéry 3RW jsou k dispozici pro sítě do 690 v ve velkém rozsahu s různými napáječi s různými napáječi a šroubovacím připojením. U 3RW30/40 jsou k dispozici další varianty s 24 v řídicím napětím. Některé z 3RW40 až S3 a všechny 3RW44 nabízejí také ochranu termistoru.
S volitelným spojovacím modulem lze softstartéry instalovat na výkonový spínač, a to dokonce i pro varianty s pružinovým připojením. Volitelný ventilátor umožňuje ještě hustší konstrukci rozvaděče.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
