Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V

Elektromagnetický stykač Siemens, třípólový, vhodný pro řídicí a spínací techniku, v černostříbrném designu.

Ilustrační obrázek

Otevřená rozvodná skříň odhaluje různé elektrické komponenty a kabely, které jsou uspořádány do přehledných řad a úrovní.

Obrázek spínacího zařízení s očíslovanými komponenty: kryty svorek, pomocné a napájecí svorky a kombinovaný stavební prvek.

'Schéma zapojení s vodiči pro 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, A1, A2 a 13 NO. Značení ukazuje body ON a IN.'

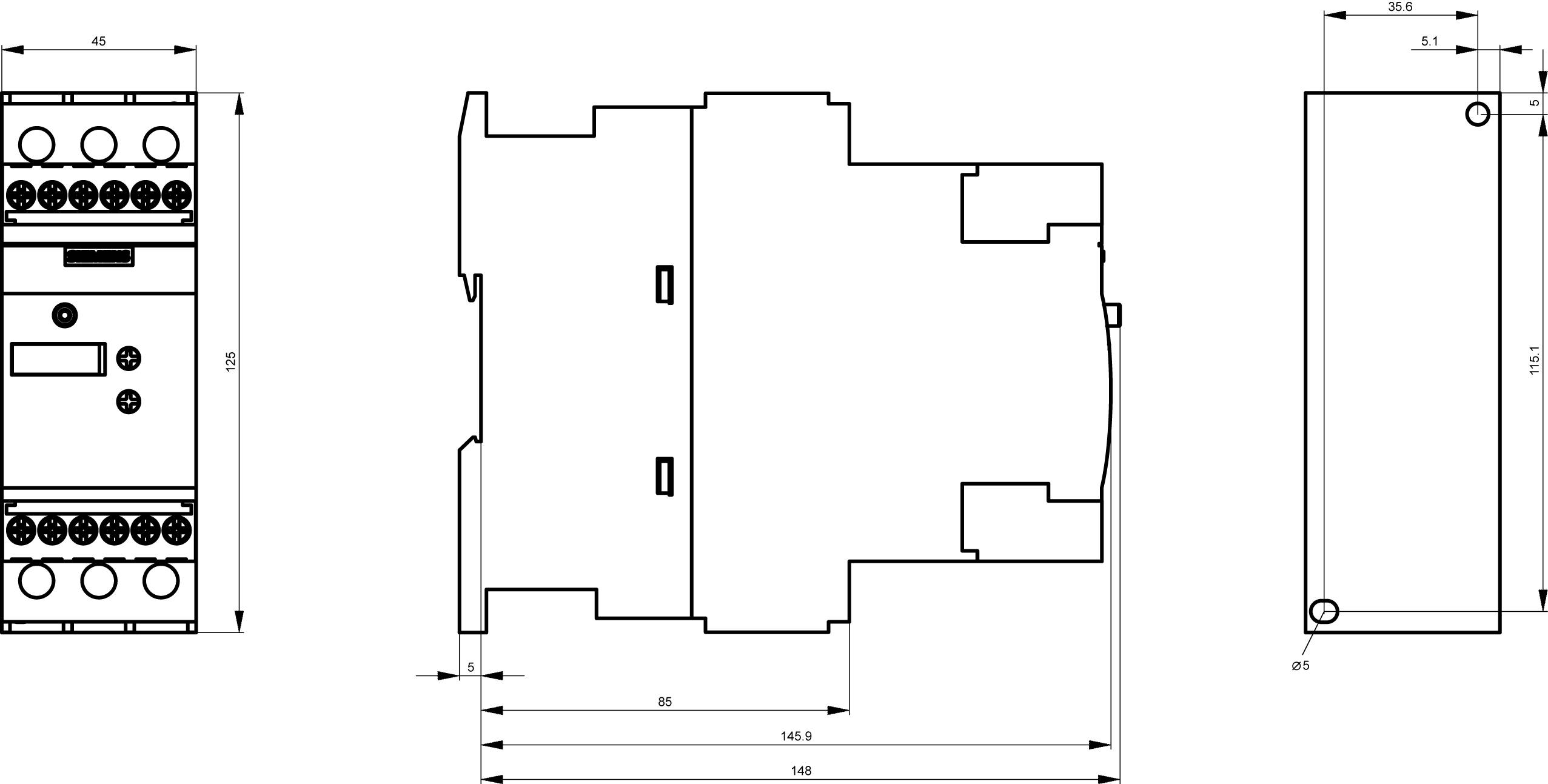

Schéma elektrického zařízení s čelním, bočním a pohledem shora. Rozměry jsou uvedeny pro instalaci a montáž.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (8 227,27 Kč / kus)

8 693,39 Kč

-5 %

8 227,27 Kč

Bez DPH.

Doprava zdarma

Už jen 2 Set(y) skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provozní frekvence: 50/60 Hz
Způsob upevnění: Šroubové a zacvakávací upevnění
Velikost: S0
Počet pinů: 3
Počet spínacích kontaktů: 1
Stupeň krytí: IP20
Izolační napětí: 600 V
Délka kabelu max. 300 m.

Napětí motoru: AC 200-480 V/AC

Kategorie produktu: soft startér

Připojovací proud: 25 A

Výkon motoru při 230 V: 5.5 kW

Výkon motoru při 400 V: 11 kW

Jmenovité napětí: 200 V
480 V

Aktivní fáze: 3

Číslo výrobce: 3RW30261BB14

Jmenovitý proud: 25 A

Jmenovitý proud - filtr: 25 A

Typ: 3RW3026-1BB14

Výkon motoru při 230 V/ 400 V: 11 kW

Rozm.: (š x v x h) 45 x 125 x 150 mm

Připojení: šroubovací

Šířka: 45 mm

V: 125 mm

Hloubka: 150 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Výkon motoru při 400 V

Výkon motoru při 230 V

Jmenovité napětí

Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V Jmenovitý proud 25 A

Objednací číslo:2864143

Tento produkt

25 A

11 kW

5.5 kW

200 V480 V

Siemens "delete" soft startér Výkon motoru při 400 V 1.1 kW Výkon motoru při 230 V 0.55 kW 200 V, 400 V Jmenovitý proud 3 A

Objednací číslo:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V Jmenovitý proud 25 A

Objednací číslo:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V Jmenovitý proud 38 A

Objednací číslo:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2262696

143 A

75 kW

37 kW

200 V480 V

Ke stažení

List technických údajů

List technických údajů 2864143 Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2864143 Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V

Popis

SIRIUS softstartér S0 25 a, 11 kW/400 v, 40 °C 200-480 v AC/DC, 110-230 v šroubové svorky Sanfstartér SIRIUS 3RW30 pro standardní aplikace pro měkký start třífázových motorů.
Plynulé spouštění, redukce proudových špiček, zabránění výkyvům napětí v rozběhu, odlehčení napájecí sítě, snížení mechanického zatížení v pohonu, snížení administrativní zátěže a úspory kabeláže oproti startérům hvězda-trojúhelník a frekvenčním měničům, bezúdržbové spínání a jednoduchá manipulace. Integrovaný bypass umožňuje velmi kompaktní konstrukci a zajišťuje nízké zahřívání v elektrickém rozvaděči. Schválení po celém světě (např. IEC, UL/CSA).
Softstartéry 3RW jsou k dispozici pro sítě do 690 v ve velkém rozsahu s různými napáječi s různými napáječi a šroubovacím připojením. U 3RW30/40 jsou k dispozici další varianty s 24 v řídicím napětím. Některé z 3RW40 až S3 a všechny 3RW44 nabízejí také ochranu termistoru.
S volitelným spojovacím modulem lze softstartéry instalovat na výkonový spínač, a to dokonce i pro varianty s pružinovým připojením.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
