Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V

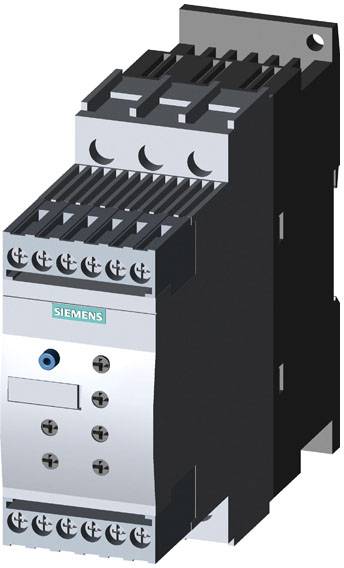

Elektrická spínací jednotka společnosti Siemens, primárně používaná pro spínání elektrických obvodů v průmyslových aplikacích.

Ilustrační obrázek

Otevřená rozváděčová skříň ukazuje několik řad kabelů, spínačů a komponent používaných pro elektrické řízení.

Výkres rozloženého pohledu na soft startér (3RW40) s popisem komponent: připojovací sada, kryt svorek, ventilátor, napájecí svorka.

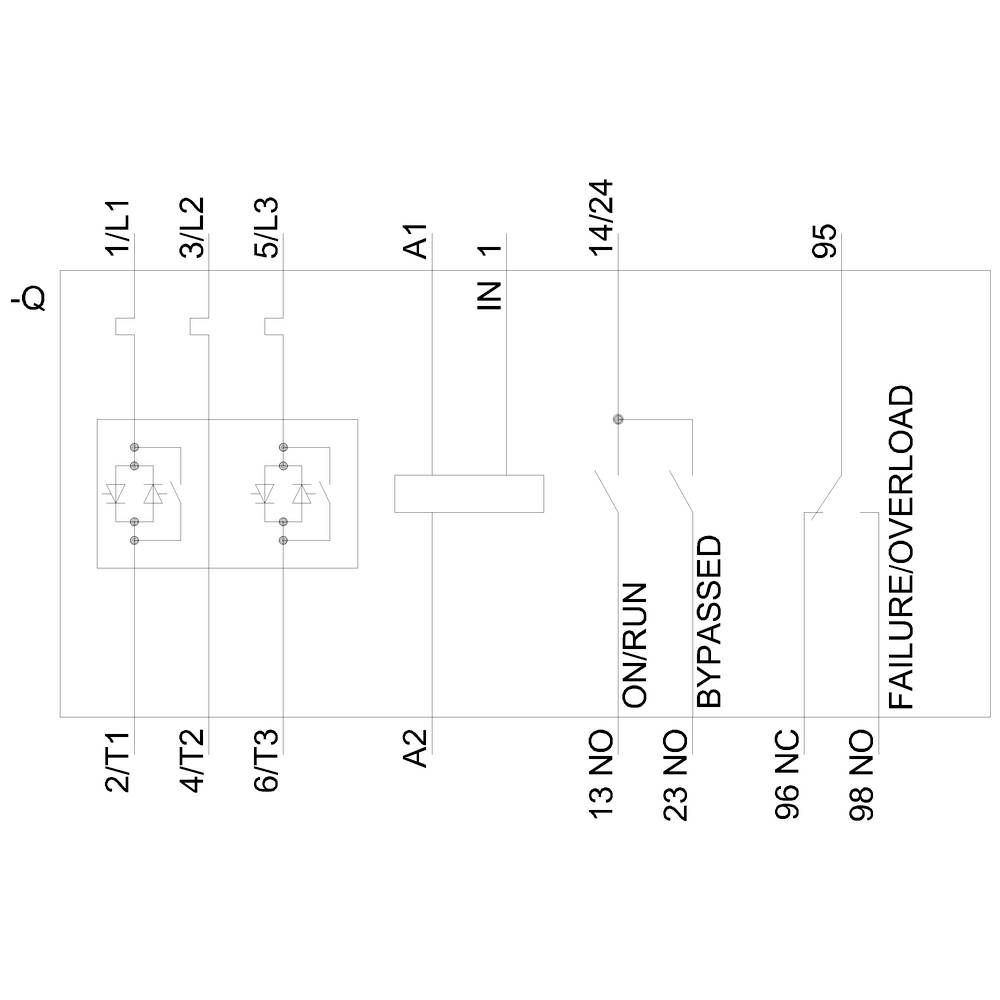

Schéma znázorňuje elektrický obvod se třemi vodiči, dvěma transformátory a kontrolními body. Popisy: 'ZAP/PROVOZ', 'OBEJITÍ', 'PORUCHA/PŘETÍŽENÍ'.

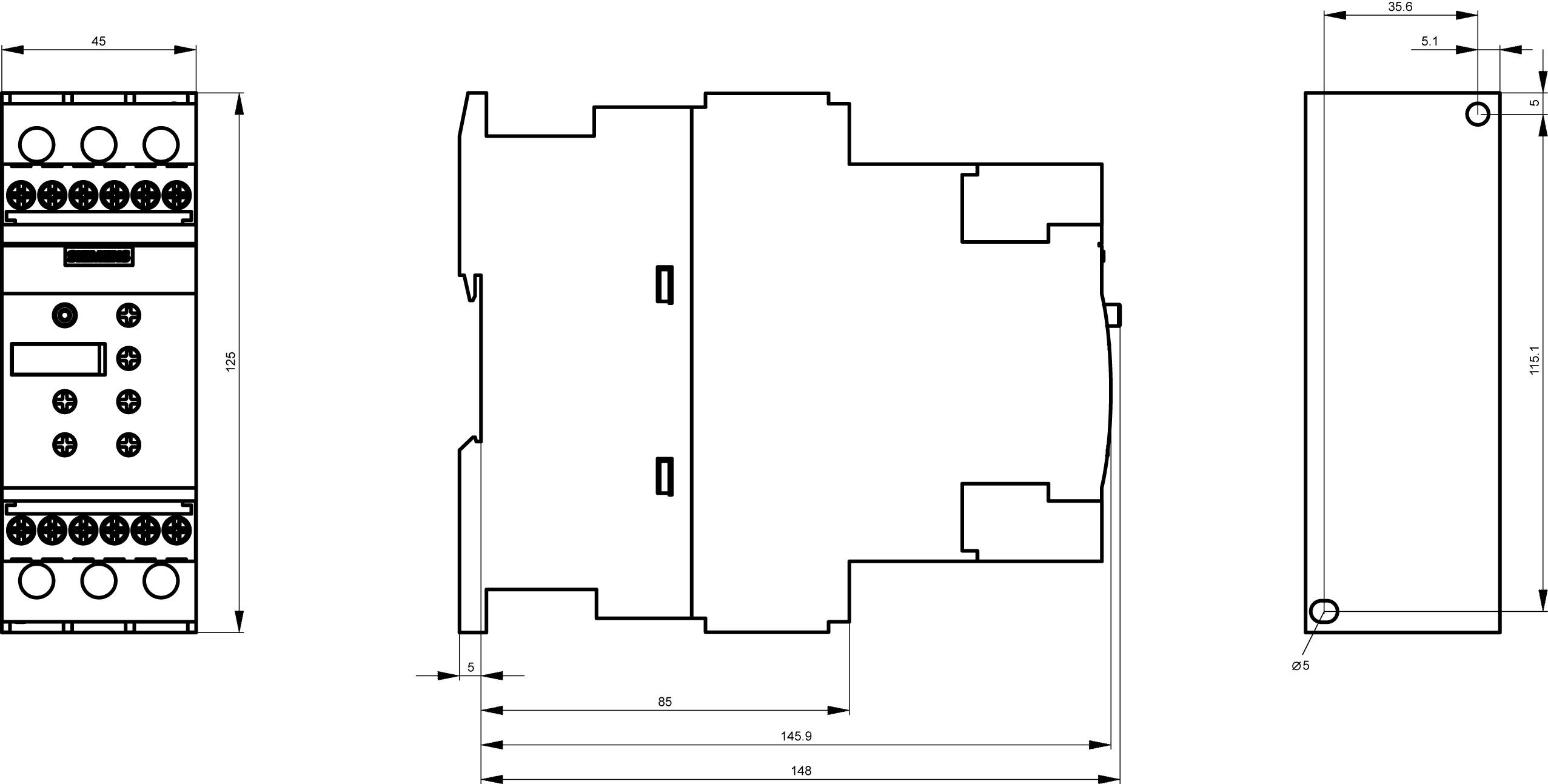

Technický výkres elektrospotřebiče s pohledem zepředu, z boku a shora. Rozměry a připojení jsou zobrazeny podrobně.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Okamžité doručení: St 23. 9.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (16 161,16 Kč / kus)

16 161,16 Kč

Bez DPH.

Doprava zdarma

Už jen 2 Set(y) skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provozní frekvence: 50/60 Hz
Způsob upevnění: Šroubové a zacvakávací upevnění
Velikost: S0
Počet pinů: 3
Počet spínacích kontaktů: 2
Počet měničů: 1
Stupeň krytí: IP20
Izolační napětí: 600 V
Délka kabelu max. 300 m.

Kategorie produktu: soft startér

Výkon motoru při 230 V: 11 kW

Výkon motoru při 400 V: 18.5 kW

Jmenovité napětí: 200 V
480 V

Číslo výrobce: 3RW40281BB14

Jmenovitý proud: 38 A

Jmenovitý proud - filtr: 38 A

Typ: 3RW4028-1BB14

Rozm.: (š x v x h) 45 x 125 x 155 mm

Připojení: šroubovací

Šířka: 45 mm

V: 125 mm

Hloubka: 155 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Typ

Výkon motoru při 400 V

Výkon motoru při 230 V

Jmenovité napětí

Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V Jmenovitý proud 38 A

Objednací číslo:2864144

Tento produkt

38 A

3RW4028-1BB14

18.5 kW

11 kW

200 V480 V

Siemens "delete" soft startér Výkon motoru při 400 V 1.1 kW Výkon motoru při 230 V 0.55 kW 200 V, 400 V Jmenovitý proud 3 A

Objednací číslo:2262687

3 A

"delete"

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V Jmenovitý proud 25 A

Objednací číslo:2262688

25 A

3RW3026-1BB14

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V Jmenovitý proud 38 A

Objednací číslo:2262689

38 A

3RW4028-1BB14

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2262690

143 A

3RW5055-2AB04

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262691

143 A

3RW5055-2AB05

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262693

143 A

3RW5055-2AB15

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2262694

143 A

3RW5055-2TB04

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2262695

143 A

3RW5055-2TB05

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2262696

143 A

3RW5055-2TB14

75 kW

37 kW

200 V480 V

Ke stažení

List technických údajů

List technických údajů 2864144 Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2864144 Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V

Popis

SIRIUS softstartér S0 38 a, 18,5 kW/400 v, 40 °C 200-480 v AC/DC, 110-230 v šroubové svorky SIRIUS 3RW40 pro standardní aplikace pro měkký start a výstup třífázových motorů.
Plynulé spouštění, redukce proudových špiček, zabránění výkyvům napětí v rozběhu, odlehčení napájecí sítě, snížení mechanického zatížení v pohonu, snížení administrativní zátěže a úspory kabeláže oproti startérům hvězda-trojúhelník a frekvenčním měničům, bezúdržbové spínání a jednoduchá manipulace. Integrovaný bypass umožňuje velmi kompaktní konstrukci a zajišťuje nízké zahřívání v elektrickém rozvaděči. Inteligentní funkce kontroly chrání Soft startér proti přehřátí a motor před přetížením. Navíc lze proud během průběhu zkoušky omezit na nastavitelnou maximální hodnotu. Pomocí dálkového reseter můžete odstranit poruchy rychle a jednoduše na dálku. Celosvětové schválení (např. IEC a UL/CSA) i pro aplikace s nebezpečím výbuchu (ATEX příp. IMO MSC.1/předpis HSC 1994
Softstartéry 3RW jsou k dispozici pro sítě do 690 v ve velkém rozsahu s různými napáječi s různými napáječi a šroubovacím připojením. U 3RW30/40 jsou k dispozici další varianty s 24 v řídicím napětím. Některé z 3RW40 až S3 a všechny 3RW44 nabízejí také ochranu termistoru.
S volitelným spojovacím modulem lze softstartéry instalovat na výkonový spínač, a to dokonce i pro varianty s pružinovým připojením. Volitelný ventilátor umožňuje ještě hustší konstrukci rozvaděče.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
