Name: Siemens 3RT2516-1AP00 stykač 2 rozpínací kontakty, 2 spínací kontakty 4 kW s pomocným kontaktem 1 ks
Brand: Siemens
SKU: 1730080
Availability: BackOrder

Elektrická rozvodná skříň s otevřenými dveřmi odhaluje komplexní zapojení kabelů. V pozadí je rozmazaně viditelný stroj za deštěm smočenými okny.

"Příklad zapojení stykače" s očíslovanými komponenty a propojovacími vodiči. Popisky objasňují funkce a připojení.

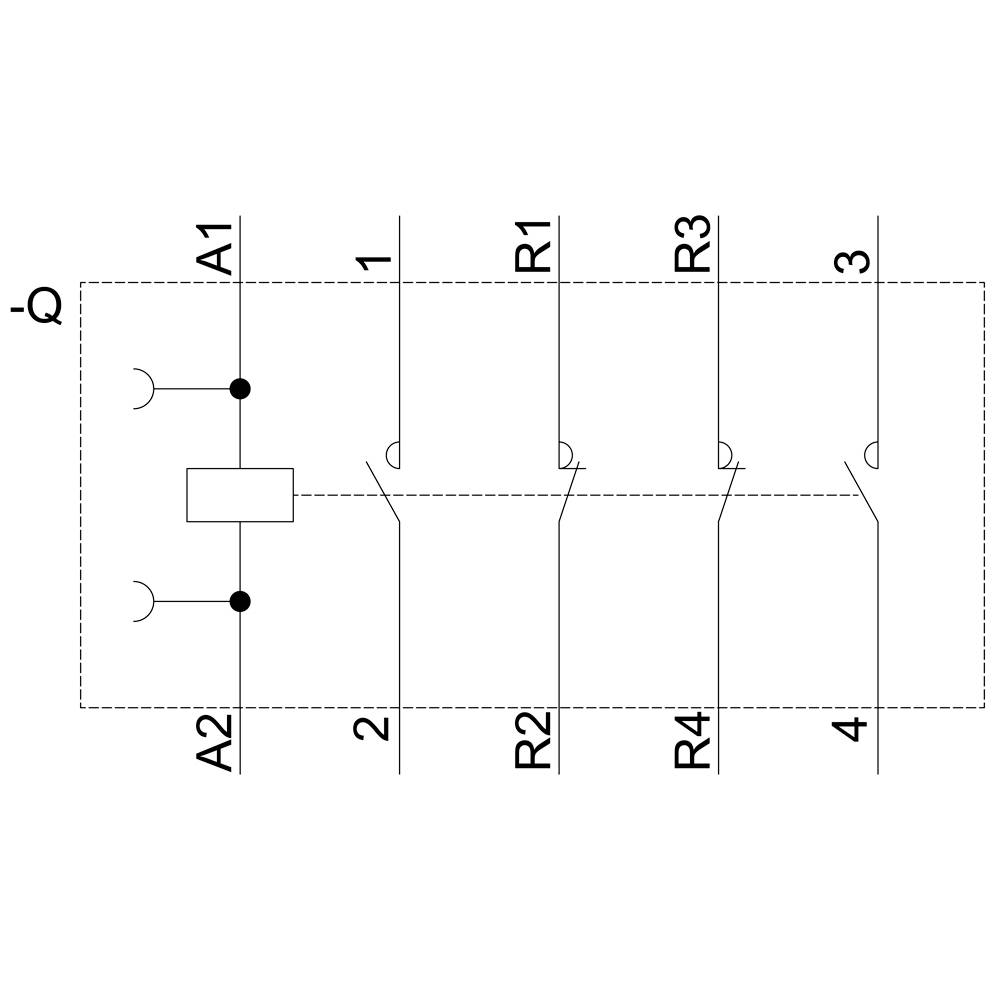

Schéma zapojení ukazuje elektrickou součástku spojenou s kontakty A1, A2 a rezistory R1 až R4. Propojovací linky 1 až 4.

Technický výkres elektronické součástky s rozměry: 45 mm šířka, 75 mm délka, 70 mm výška. Boční a pohled shora.

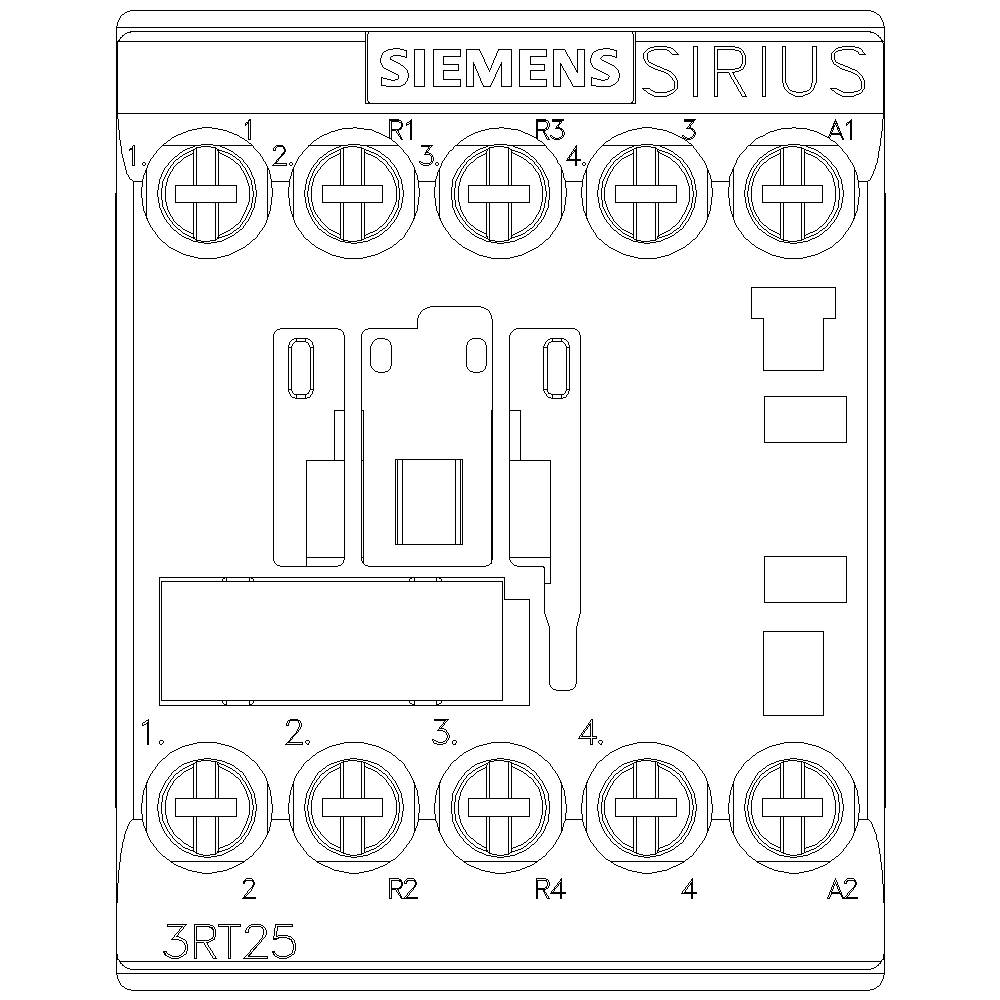

Technický výkres Siemens SIRIUS spínacího modulu s připojovacími body R1 až R4 a A1, A2. Číslo modelu 3RT25.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

4pólový

Výkon

4 kW

Připojení

šroubová svorka

Typ

3RT2516-1AP00

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 595,00 Kč / kus)

1 595,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2516-1AP00

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 2 rozpínací kontakty
2 spínací kontakty

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 V/AC (max)

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 9 A

: 4 kW

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 4 kW

: 2

: 2

: 0

: 0

: 9 A

: 18 A

: Screw connection

: AC

: 3.677

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Siemens 3RT2015-1AB01 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1749917

Doručení: St 11. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 385,00 Kč^*

Siemens 3RT2015-1AP01 stykač 3 spínací kontakty 3 kW 230 V/AC 7 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1431023

Doručení: Po 2. 11.

17 KsConrad Electronic

230 V/AC

Min.: 1

Násobky: 1

1 195,00 Kč^*

Siemens 3RT2015-1AP02 stykač 3 spínací kontakty 3 kW 230 V/AC 7 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1431140

Doručení: Po 2. 11.

8 KsConrad Electronic

230 V/AC

Min.: 1

Násobky: 1

1 065,00 Kč^*

Siemens 3RT2015-1BB41 stykač 3 spínací kontakty 3 kW 24 V/DC 7 A s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1431141

Doručení: Po 2. 11.

47 KsConrad Electronic

24 V/DC

Min.: 1

Násobky: 1

1 115,00 Kč^*

Siemens 3RT2015-1BB42 stykač 3 spínací kontakty 3 kW 24 V/DC 7 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1431115

Doručení: Po 2. 11.

25 KsConrad Electronic

24 V/DC

Min.: 1

Násobky: 1

1 115,00 Kč^*

Siemens 3RT2015-1BB44-3MA0 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1730331

Doručení: Po 2. 11.

2 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 755,00 Kč^*

Siemens 3RT2015-1FB41 stykač 3 spínací kontakty 690 V/AC s diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1730339

Doručení: Po 2. 11.

3 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 435,00 Kč^*

Siemens 3RT2015-2AP01 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1730363

Doručení: Po 2. 11.

4 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 385,00 Kč^*

Siemens 3RT2015-2BB41 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1730505

Doručení: Po 2. 11.

19 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 115,00 Kč^*

Siemens 3RT2015-2BB42 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1730507

Doručení: Po 2. 11.

30 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 115,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1730080 Siemens 3RT2516-1AP00 stykač 2 rozpínací kontakty, 2 spínací kontakty 4 kW s pomocným kontaktem 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1730080 Siemens 3RT2516-1AP00 stykač 2 rozpínací kontakty, 2 spínací kontakty 4 kW s pomocným kontaktem 1 ks

Popis

Ochrana, 2 S + 2 O, AC-3, 4 kW 230 V AC, 50 Hz, 4pólová, 2 S + 2 O, velikosti S00, šroubovací konektor s ochranným SIRIUS 3RT25 pro Polumschaltung při Hebezeugmotoren nebo pro spínání dvou oddělených zatížení. Které stykače 3RT25 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. 3RT25 jsou pevně na ochranu klimatu a celosvětově (schváleno např. IEC a UL/CSA). Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
