Name: Siemens 3RT2316-2AK60 stykač 4 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1729869
Availability: BackOrder

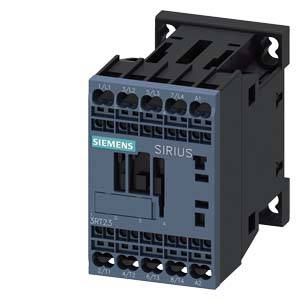

Průmyslový stykač s popiskem 'Siemens SIRIUS', zobrazující připojení a řídicí komponenty. Vhodný pro průmyslové aplikace.

Otevřená rozvodná skříň odhaluje komplexní zapojení, zatímco venku je vozidlo postřikováno vodou.

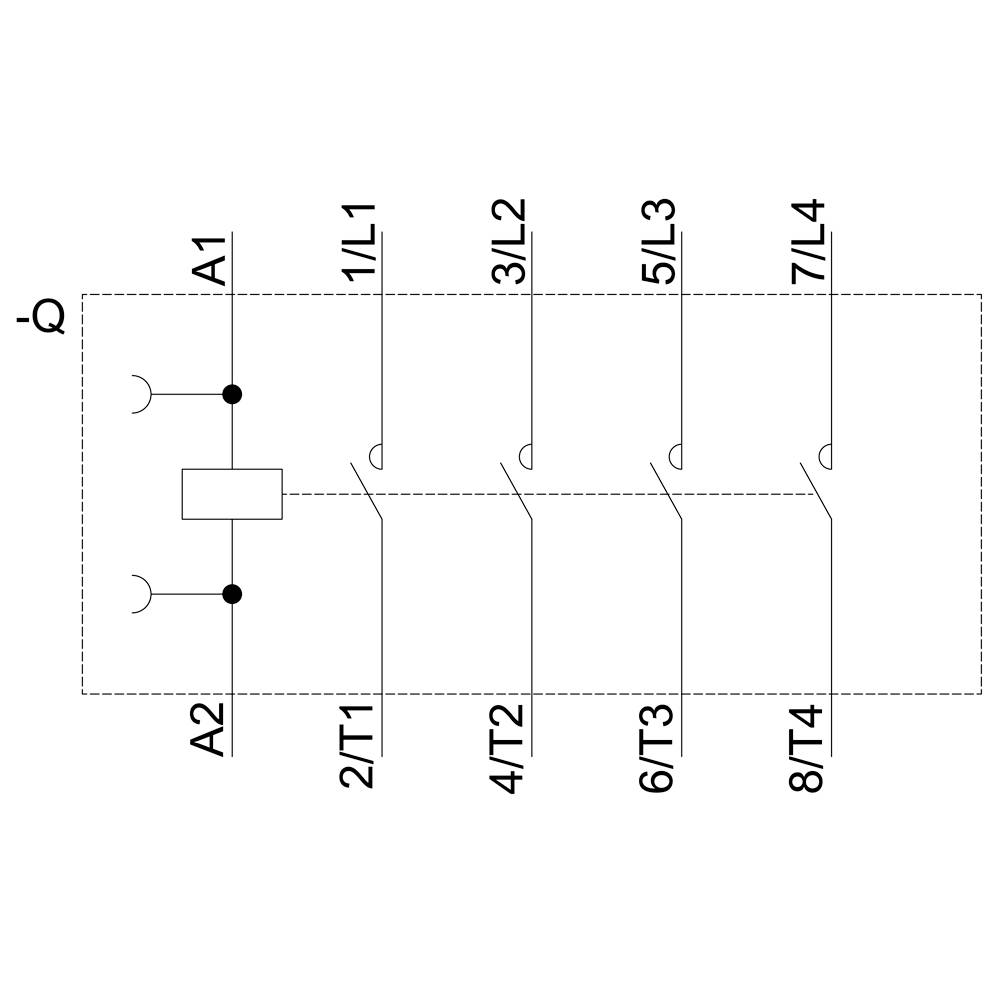

Schéma ochranného zapojení se čtyřmi spínacími kontakty a cívkou, znázorněné pomocí A1 a A2. Propojené se vstupy L1 až L4 a výstupy T1 až T4.

Technický výkres zařízení s rozměry: šířka 45 mm, hloubka 73 mm, výška 65 mm. Zobrazuje přední, boční a pohled shora.

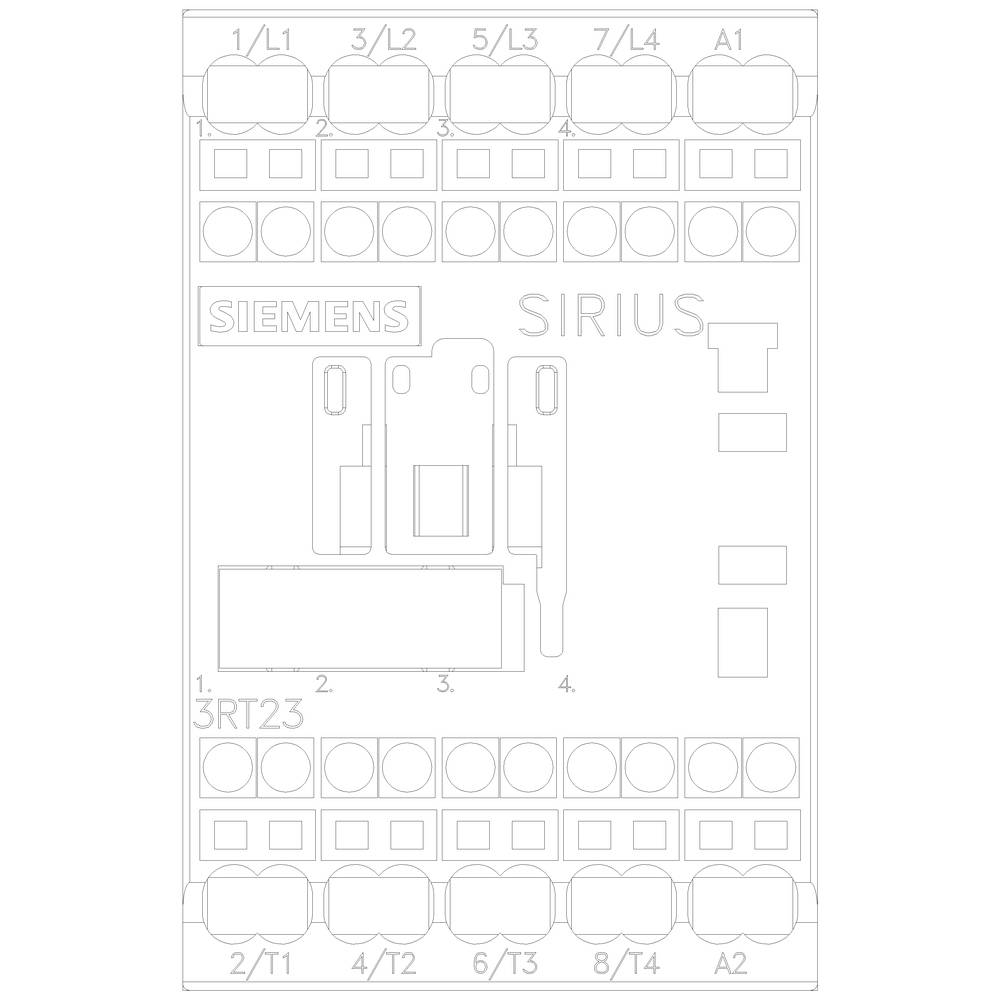

Schéma zapojení stykače Siemens SIRIUS s očíslovanými připojovacími svorkami pro elektrické zapojení.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Typ

3RT2316-2AK60

Konstrukční velikost

S00

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 12. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 755,00 Kč / kus)

1 755,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2316-2AK60

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Řídicí napětí (min.): 110 V/AC

Řídicí napětí (max.): 120 V/AC

Rozsah řídicího napětí: 110 - 120 V/AC

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 18 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 4 kW

: 4

: 9 A

: 18 A

: Spring clamp connection

: AC

: 8.5 A

: 4 kW

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Siemens 3RT2015-1AB01 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1749917

Doručení: St 11. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 385,00 Kč^*

Siemens 3RT2015-1AP01 stykač 3 spínací kontakty 3 kW 230 V/AC 7 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1431023

Doručení: Po 2. 11.

17 KsConrad Electronic

230 V/AC

Min.: 1

Násobky: 1

1 195,00 Kč^*

Siemens 3RT2015-1AP02 stykač 3 spínací kontakty 3 kW 230 V/AC 7 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1431140

Doručení: Po 2. 11.

8 KsConrad Electronic

230 V/AC

Min.: 1

Násobky: 1

1 065,00 Kč^*

Siemens 3RT2015-1BB41 stykač 3 spínací kontakty 3 kW 24 V/DC 7 A s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1431141

Doručení: Po 2. 11.

47 KsConrad Electronic

24 V/DC

Min.: 1

Násobky: 1

1 115,00 Kč^*

Siemens 3RT2015-1BB42 stykač 3 spínací kontakty 3 kW 24 V/DC 7 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1431115

Doručení: Po 2. 11.

25 KsConrad Electronic

24 V/DC

Min.: 1

Násobky: 1

1 115,00 Kč^*

Siemens 3RT2015-1BB44-3MA0 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1730331

Doručení: Po 2. 11.

2 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 755,00 Kč^*

Siemens 3RT2015-1FB41 stykač 3 spínací kontakty 690 V/AC s diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1730339

Doručení: Po 2. 11.

3 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 435,00 Kč^*

Siemens 3RT2015-2AP01 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1730363

Doručení: Po 2. 11.

4 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 385,00 Kč^*

Siemens 3RT2015-2BB41 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1730505

Doručení: Po 2. 11.

19 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 115,00 Kč^*

Siemens 3RT2015-2BB42 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1730507

Doručení: Po 2. 11.

30 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 115,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1729869 Siemens 3RT2316-2AK60 stykač 4 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1729869 Siemens 3RT2316-2AK60 stykač 4 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Popis

Ochrana, 4 S, AC-1: 18 A 110 V/AC, 50 Hz, 120 V, 60 Hz, 4pólová, 4S, velikost S00, pružinová spojka ochranné SIRIUS 3RT23 pro spínání ohmických spotřebičů. Které stykače 3RT23 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. 3RT23 jsou pevně na ochranu klimatu a celosvětově (schváleno např. IEC a UL/CSA). Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
