Name: Siemens 3RT2027-1NB30 stykač 3 spínací kontakty 15 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks
Brand: Siemens
SKU: 1745952
Availability: BackOrder

Černý stykač Siemens Sirius s několika svorkami, rozpoznatelný podle modré přední strany a výrazných nápisů.

Rozvodná skříň s mnoha kabely a spínacími moduly se nachází vlevo v obraze. Vpravo je vidět myčka skrz mokré okno.

Schütz, velikost S0 zobrazuje přípojky a komponenty elektrického stykače. Čísla odkazují na součásti a obvody.

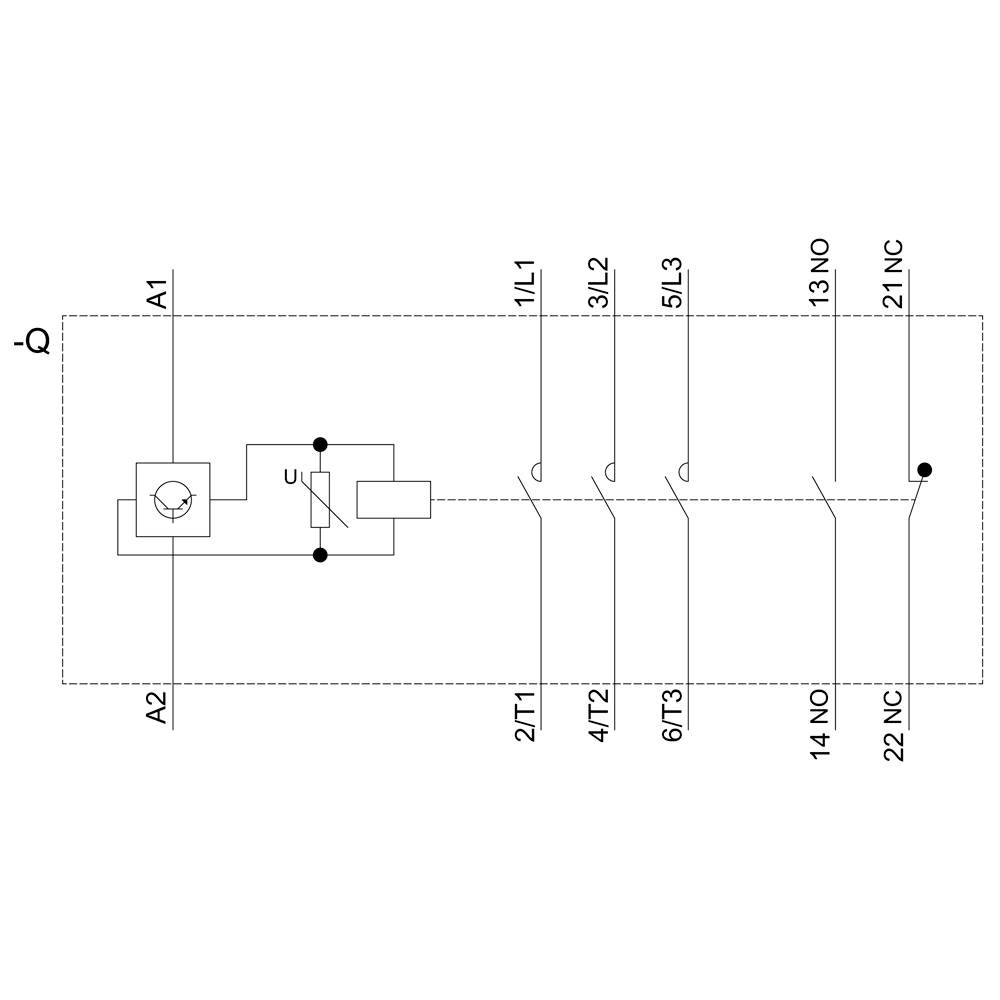

Technické schéma elektromagnetického spínače s několika svorkami a propojovacími linkami pro řízení elektrických proudů.

Technický výkres elektrického relé s pohledem zepředu a z boku. Zobrazuje rozměry a připojení vhodné pro rozváděče.

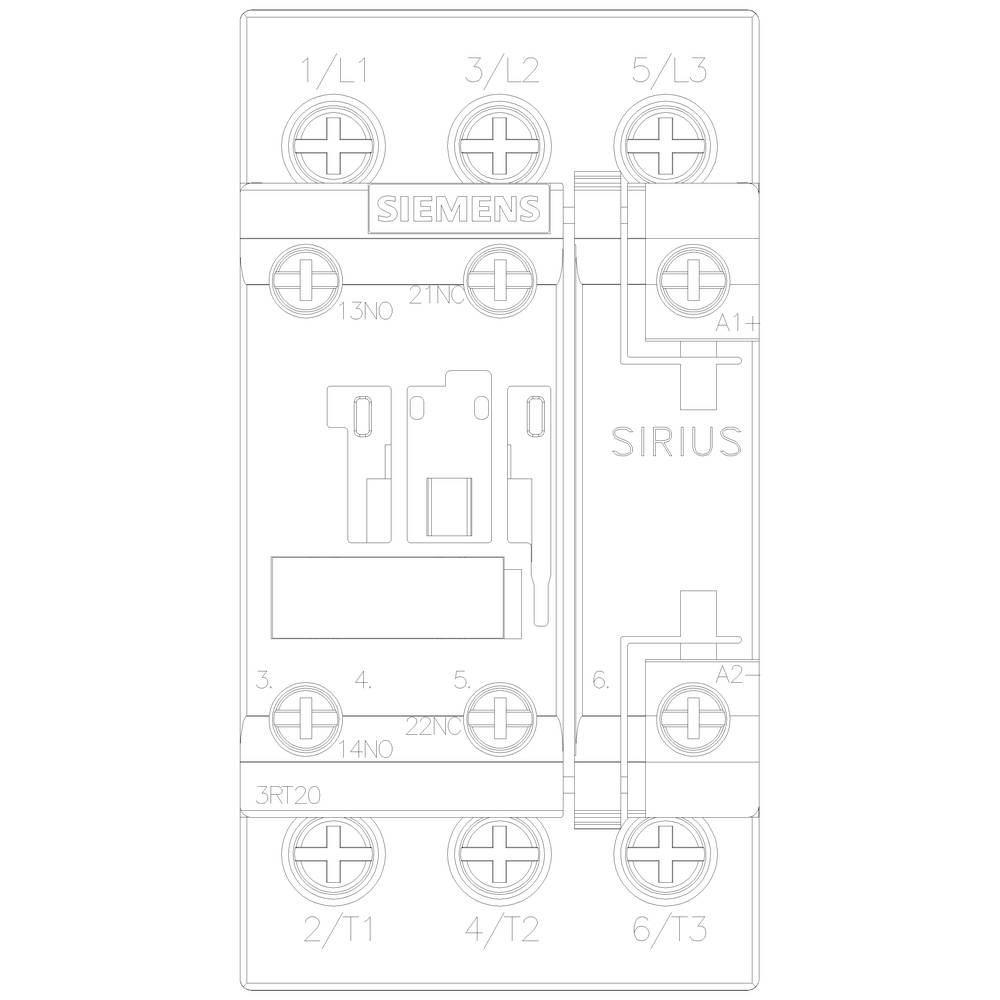

Schéma elektrického stykače s označeními vstupních svorek (1/L1, 3/L2, 5/L3) a výstupních svorek (2/T1, 4/T2, 6/T3).

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

15 kW

Připojení

šroubovací

Datasheety: (PDF)

Doručení: St 4. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 387,60 Kč / kus)

4 387,60 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 10 mm²

Druh obalu: Piece

Kategorie produktu: stykač

Typ: 3RT2027-1NB30

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 32 A

: 15 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 85 mm

Hloubka: 107 mm

Rozm.: (š x v x h) 45 x 85 x 107 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 15 kW

: 3

: 1

: 1

: 32 A

: 50 A

: Screw connection

: AC/DC

: 22 A

: 14.709975

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Jmenovité napětí

Siemens 3RT2023-1AP00 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746216

Okamžité doručení: Pá 23. 10.

6 KsConrad Electronic

4 kW

690 V/AC

Min.: 1

Násobky: 1

1 404,13 Kč^*

Siemens 3RT2023-1AP04 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746217

Okamžité doručení: Pá 23. 10.

2 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 404,13 Kč^*

Siemens 3RT2023-1BB40 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746220

Okamžité doručení: Pá 23. 10.

4 KsConrad Electronic

4 kW

690 V/AC

Min.: 1

Násobky: 1

2 524,79 Kč^*

Siemens 3RT2023-1BB44 stykač 3 spínací kontakty 3.67749375 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746221

Doručení: St 4. 11.

Conrad Electronic

3.67749375 kW

690 V/AC

Min.: 1

Násobky: 1

2 194,21 Kč^*

Siemens 3RT2024-1AP00 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1750244

Okamžité doručení: Pá 23. 10.

7 KsConrad Electronic

5.5 kW

690 V/AC

Min.: 1

Násobky: 1

1 536,36 Kč^*

Siemens 3RT2024-1AP04 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747008

Okamžité doručení: Pá 23. 10.

2 KsConrad Electronic

5.5 kW

690 V/AC

Min.: 1

Násobky: 1

1 582,64 Kč^*

Siemens 3RT2024-1BB40 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747010

Okamžité doručení: Pá 23. 10.

9 KsConrad Electronic

5.5 kW

690 V/AC

Min.: 1

Násobky: 1

2 020,66 Kč^*

Siemens 3RT2024-1BB44 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747012

Doručení: St 4. 11.

Conrad Electronic

5.5 kW

690 V/AC

Min.: 1

Násobky: 1

2 194,21 Kč^*

Siemens 3RT2025-1AL20 stykač 3 spínací kontakty 7.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1702404

Okamžité doručení: Pá 23. 10.

9 KsConrad Electronic

7.5 kW

690 V/AC

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RT2025-1AL24 stykač 3 spínací kontakty 7.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1741022

Doručení: St 4. 11.

Conrad Electronic

7.5 kW

690 V/AC

Min.: 1

Násobky: 1

2 714,88 Kč^*

Ke stažení

List technických údajů

List technických údajů 1745952 Siemens 3RT2027-1NB30 stykač 3 spínací kontakty 15 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1745952 Siemens 3RT2027-1NB30 stykač 3 spínací kontakty 15 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Ochrana, AC-3, 15 kW / 400 V, 1 S + 1 O, AC (50-60Hz) / DC - ovládací AC/DC 21 ... 28 V, 3pólové, velikost S0, šroubové připojení ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
