Name: Siemens 3RT2026-2AL20 stykač 3 spínací kontakty 11 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1
Brand: Siemens
SKU: 1745747
Availability: BackOrder

Šedé elektrické spínací zařízení popsané jako 'SIRIUS' zobrazuje přípojky pro integraci do elektrických systémů.

Otevřený rozvaděč odhaluje elektrické komponenty, vedle něj je uzavřený stroj pokrytý kapkami vody, pravděpodobně v provozu.

Výkres rozloženého pohledu na spínač s číslovanými díly, jako jsou pomocné spínače a konektory. Text popisuje použití jednotlivých dílů.

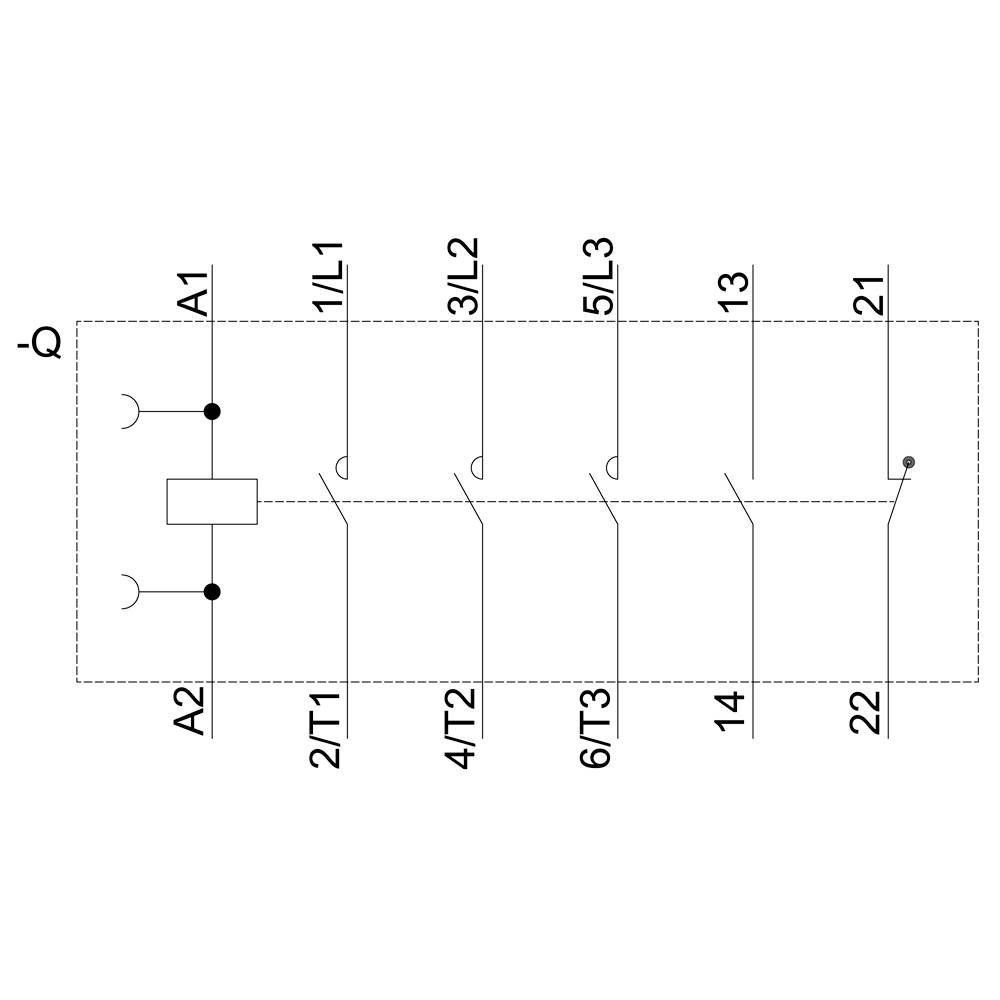

Elektrické schéma zobrazuje zapojení se šesti vertikálními vodiči, spínačem s pružinou a rezistorem.

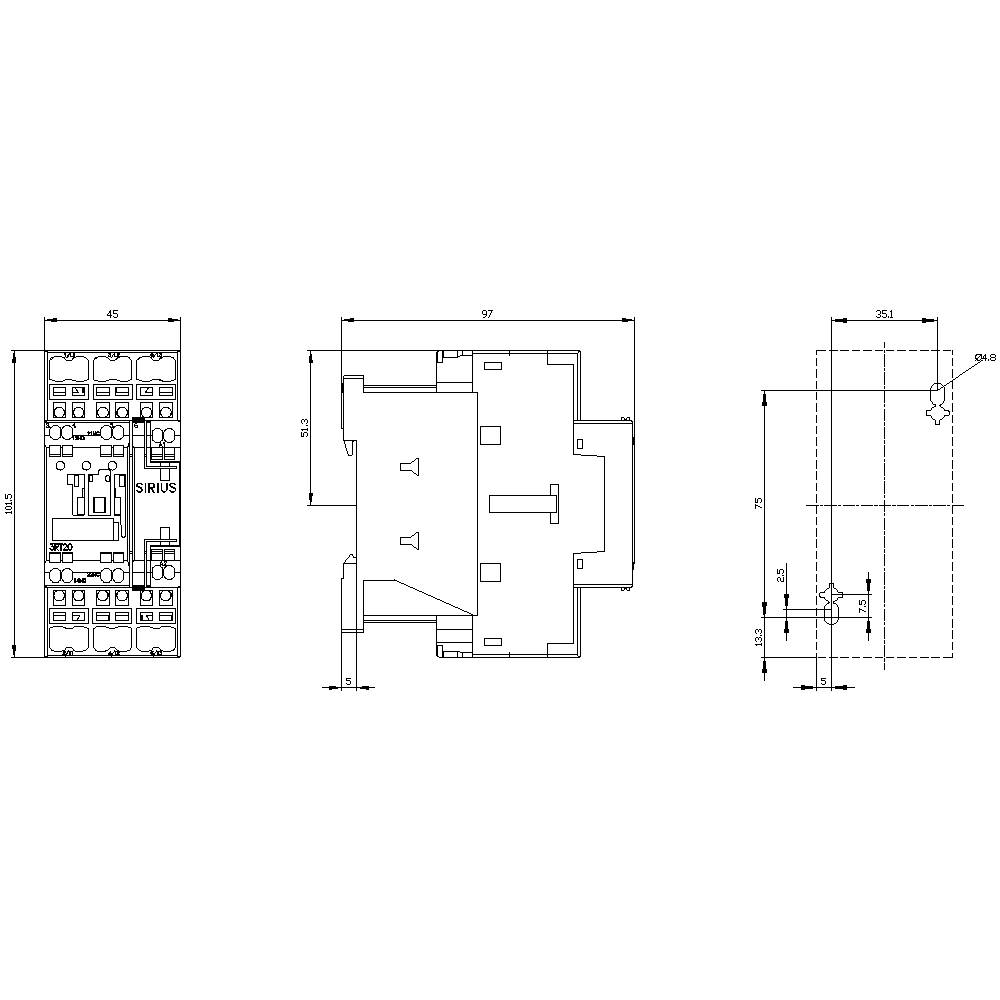

Technický výkres elektrického schématu s rozměry a detaily součástek, pohled shora a z boku.

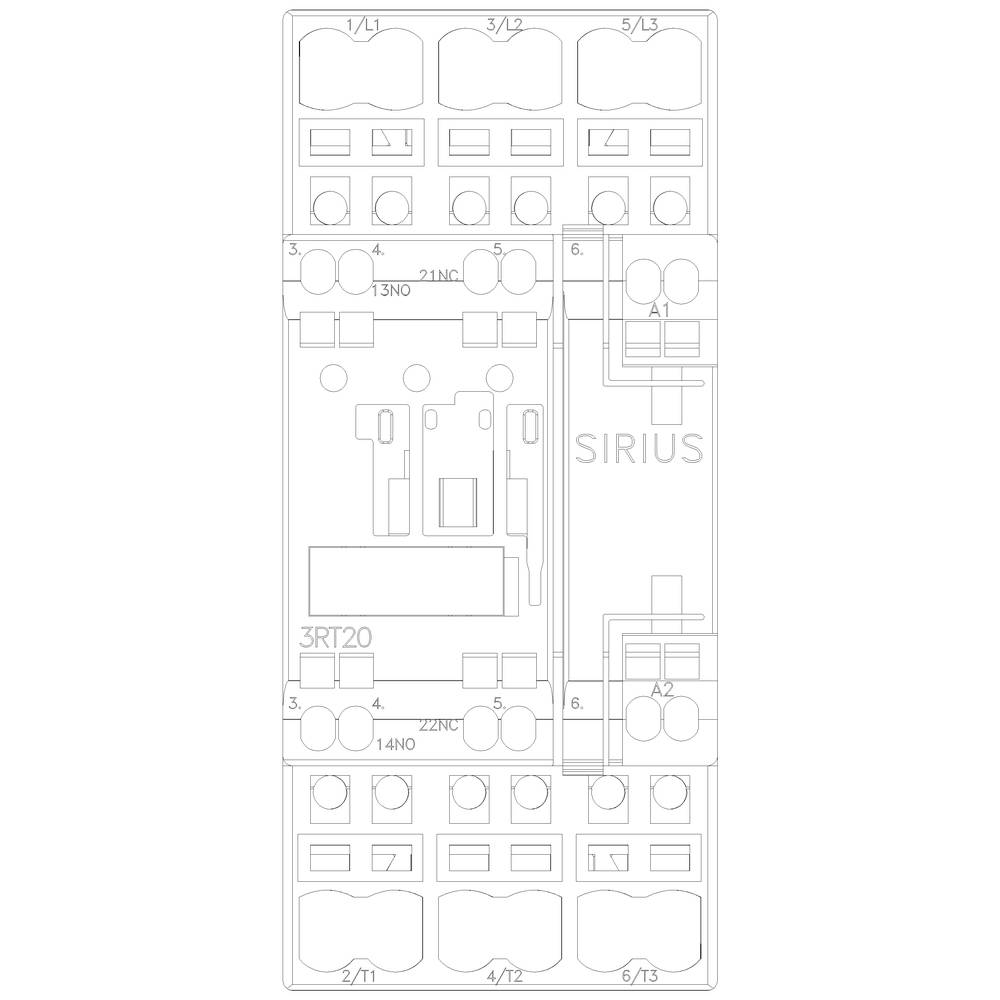

Schéma zapojení stykače Sirius s přípoji a označeními: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

11 kW

Připojení

přípojka s pružinovým protitahem

Datasheety: (PDF)

Doručení: Út 3. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 962,81 Kč / kus)

2 962,81 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 6 mm²

Kategorie produktu: stykač

Typ: 3RT2026-2AL20

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 V/AC (max)

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 25 A

: 11 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 102 mm

Hloubka: 97 mm

Rozm.: (š x v x h) 45 x 102 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 11 kW

: 3

: 1

: 1

: 25 A

: 40 A

: 230-230 V

: 230-230 V

: Spring clamp connection

: AC

: 15.5 A

: 11.032

UKCA: Ano
