Name: Siemens 3RT2023-1BB40 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 k
Brand: Siemens
SKU: 1746220
Availability: InStock

Černý a modrý Siemens stykač s několika připojeními a štítky jako 'SIRIUS' pro průmyslové řídicí systémy.

Elektronický rozvaděč s obvody a kabely vlevo, vpravo v pozadí je přes deštěm polité okno vidět průmyslový provoz.

Výkres rozloženého elektrického schématu s stykači, pomocnými spínači a vodičovými prvky. Očíslované díly korespondují s popisy v textu.

Elektrický schéma: Zobrazuje uspořádání spínačů a zapojení s označeními jako A1, A2, L1-L3. Svorky a trasa vedení jsou zobrazeny.

Technický výkres relé s rozměry: délka 90 mm, šířka 45 mm, výška 100 mm. Obsahuje pozice svorek.

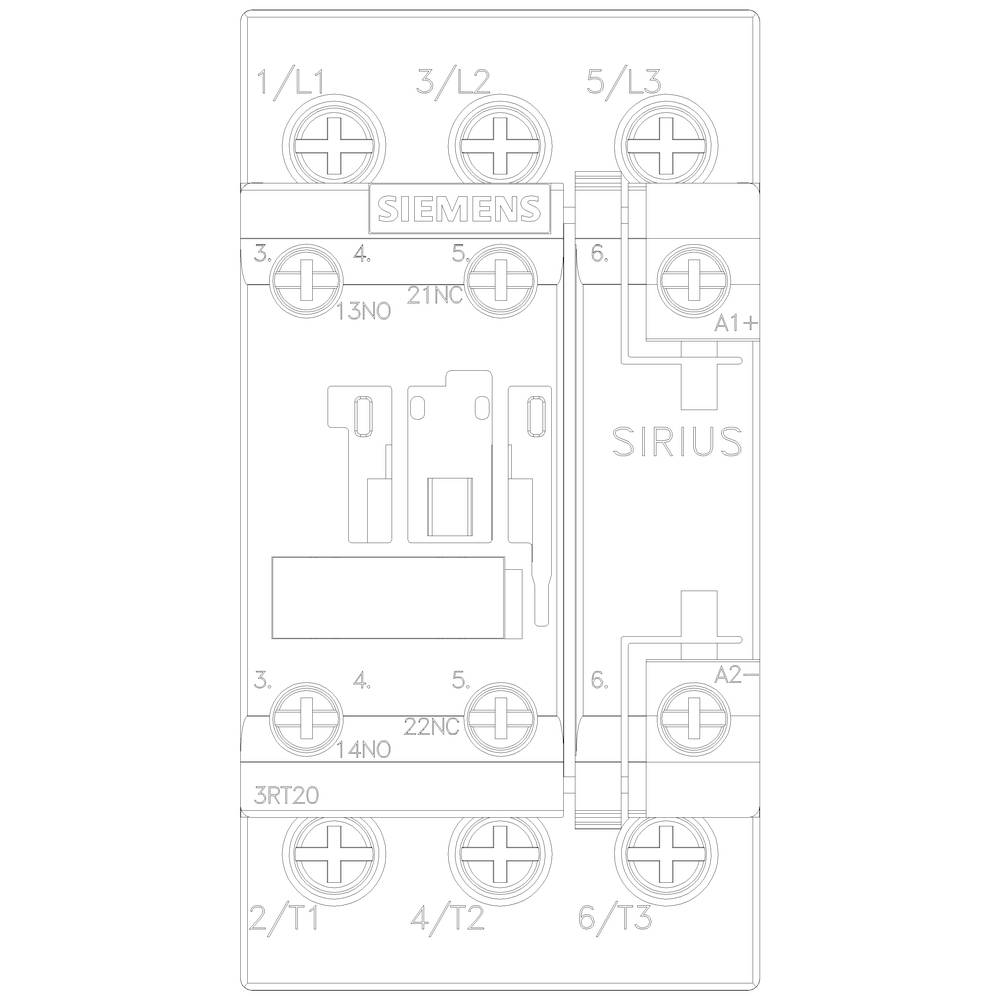

Diagram spínače s vyznačenými svorkami a popiskami. Zobrazuje čísla svorek a symboly elektrických obvodů.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

4 kW

Připojení

šroubovací

Datasheety: (PDF)

Okamžité doručení: Po 26. 10.

4 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 524,79 Kč / kus)

2 524,79 Kč

Bez DPH.

Doprava zdarma

Už jen 4 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Ochrana Siemens 3RT2023-1BB40 AC-3 4kW / 400 V AC

Dodatečné informace:

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 10 mm²

Kategorie produktu: stykač

Typ: 3RT2023-1BB40

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 V/DC (max)

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 9 A

: 4 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 85 mm

Hloubka: 107 mm

Rozm.: (š x v x h) 45 x 85 x 107 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 4 kW

: 3

: 1

: 1

: 9 A

: 40 A

: 24-24 V

: Screw connection

: DC

: 8.5 A

: 3.677

UKCA: bezvýznamný
