Name: Siemens 3RT2023-1AD00 stykač 3 spínací kontakty 4 kW 690 V/AC 1 ks
Brand: Siemens
SKU: 1746133
Availability: BackOrder

Siemens stykač SIRIUS s modelovým číslem, ve standardním průmyslovém provedení, vhodný pro elektrická řídicí zařízení.

Pohled na vnitřek elektrické rozvodné skříně vlevo a mokré okenní sklo s rozmazaným pozadím vpravo, viditelné stroje.

Výkres rozloženého elektrického spínacího systému s komponenty jako stykač, pomocný spínač, schéma zapojení a popisy.

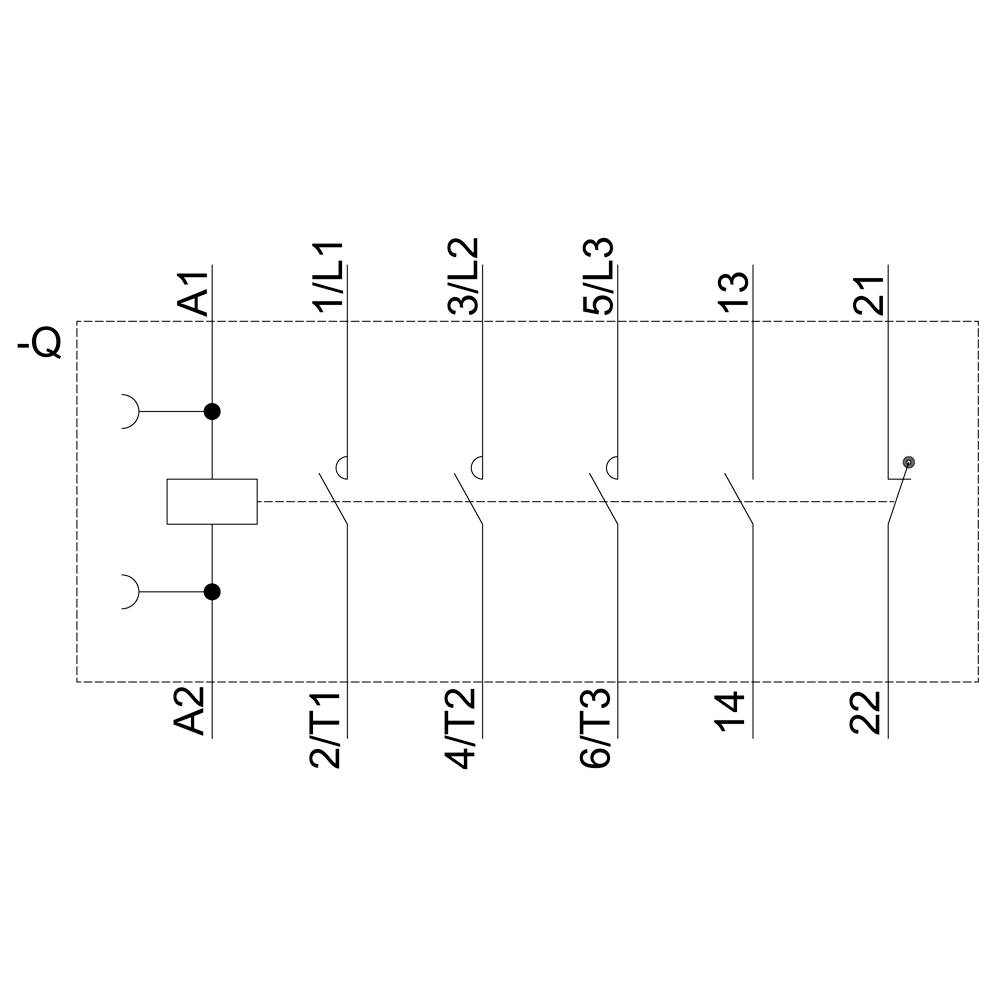

Schéma zapojení se šesti svorkami, označenými 1/L1, 3/L2, 5/L3 a propojkami na svorkách A1, A2, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22.

Technický výkres elektrického relé s předním pohledem, bočním pohledem a pohledem shora, vždy s rozměrovými kótami.

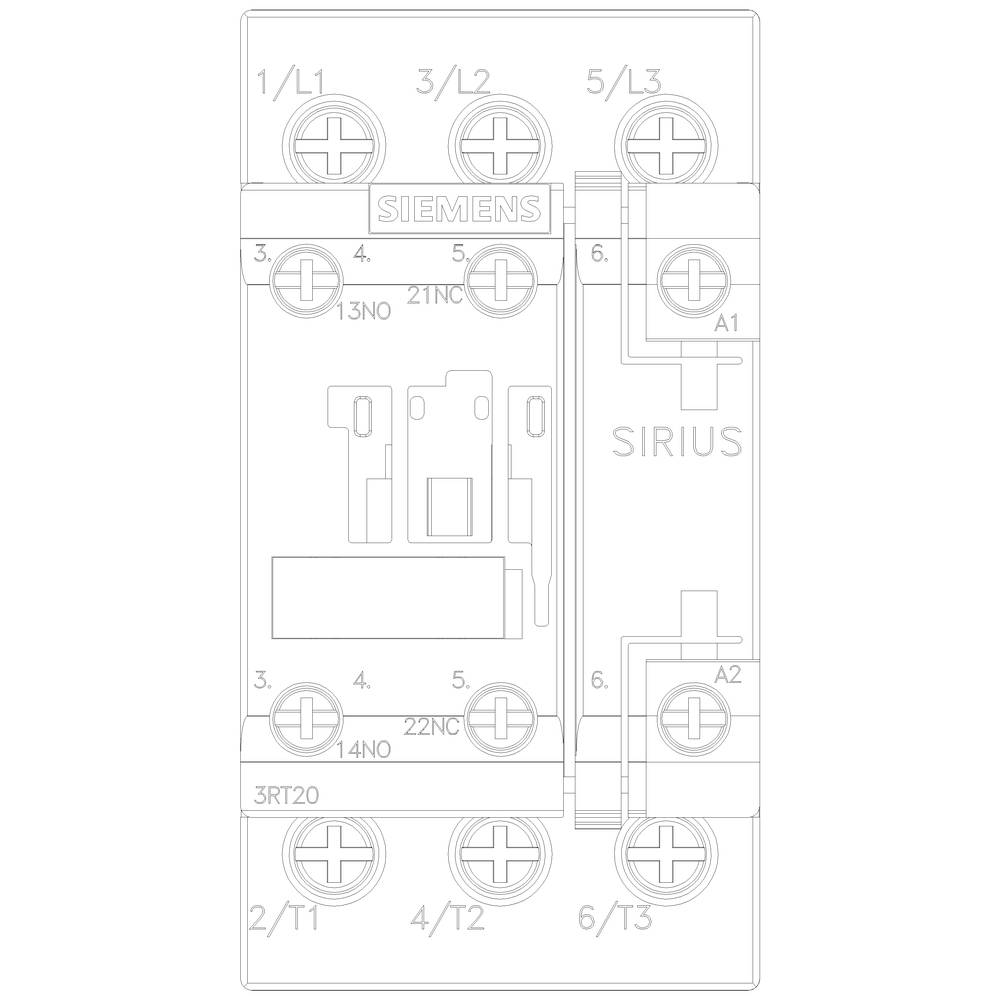

Technický výkres stykače Siemens SIRIUS s vyznačenými připojovacími body a prvky spínacího obvodu, včetně číslování.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

4 kW

Připojení

šroubovací

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 275,00 Kč / kus)

1 275,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 10 mm²

Kategorie produktu: stykač

Typ: 3RT2023-1AD00

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Řídicí napětí (max.): 42 V/AC

Rozsah řídicího napětí: 42 V/AC (max)

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 9 A

: 4 kW

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 85 mm

Hloubka: 97 mm

Rozm.: (š x v x h) 45 x 85 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 4 kW

: 3

: 1

: 1

: 9 A

: 40 A

: 42-42 V

: Screw connection

: AC

: 8.5 A

: 3.677

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Výkon

Siemens 3RT2023-1AD00 stykač 3 spínací kontakty 4 kW 690 V/AC 1 ks

Objednací číslo:1746133

Doručení: St 11. 11.

Conrad Electronic

Tento produkt

4 kW

Min.: 1

Násobky: 1

1 275,00 Kč^*

Siemens 3RT2023-1AB00 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1699182

Doručení: St 11. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

1 665,00 Kč^*

Siemens 3RT2023-1AB04 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746132

Doručení: St 11. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

2 325,00 Kč^*

Siemens 3RT2023-1AC20 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1704587

Doručení: St 11. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

1 665,00 Kč^*

Siemens 3RT2023-1AF00 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746134

Doručení: St 11. 11.

Conrad Electronic

Min.: 1

Násobky: 1

1 665,00 Kč^*

Siemens 3RT2023-1AF04 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746135

Doručení: St 11. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

2 325,00 Kč^*

Siemens 3RT2023-1AG20 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746136

Doručení: St 11. 11.

Conrad Electronic

Min.: 1

Násobky: 1

1 665,00 Kč^*

Siemens 3RT2023-1AG24 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746211

Doručení: St 11. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

2 325,00 Kč^*

Siemens 3RT2023-1AH00 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1749855

Doručení: St 11. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

1 665,00 Kč^*

Siemens 3RT2023-1AK60 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746212

Doručení: St 11. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

1 665,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1746133 Siemens 3RT2023-1AD00 stykač 3 spínací kontakty 4 kW 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746133 Siemens 3RT2023-1AD00 stykač 3 spínací kontakty 4 kW 690 V/AC 1 ks

Popis

Ochrana výkonu, AC-3 9 A, 4 kW / 400 V 1 S + 1 O, AC 42 V, 50 Hz, 3pólový, velikosti S0 šroubové připojení ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
