Siemens 3RS7020-1ET00 3RS70201ET00 oddělovací transformátor 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
oddělovací transformátor
Vstupní signál max. (proud)
20 mA
Typ
3RS7020-1ET00

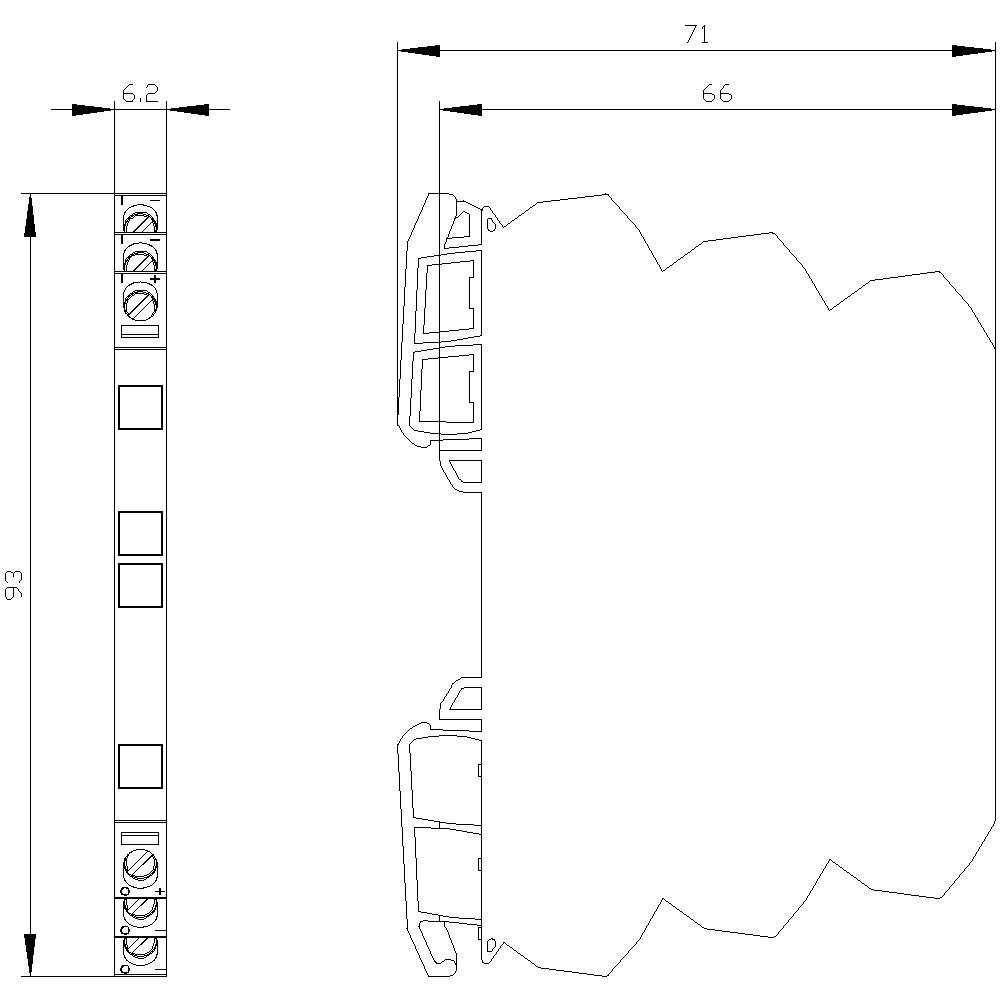

Rozm.
(d x š x v) 71 x 6.2 x 93 mm
Připojení
šroubovací
Datasheety: (PDF)
Počet
Celková cena (3 180,99 Kč / kus)
3 180,99 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Stupeň krytí: IP20
- Způsob uchycení: západka
- Typ
3RS7020-1ET00
- Kategorie produktu
oddělovací transformátor
- Vstupní signál max. (proud)
20 mA
- Rozm.
(d x š x v) 71 x 6.2 x 93 mm
- Připojení
šroubovací
- Výstupní signál (proud)
20 mA
- Zátěž
1000 Ω
- Vstupní signál (proud)
20 mA
- Vstupní odpor
100 Ω
- Obsah
1 ks
- Šířka
6.2 mm
- V
93 mm
- Délka
71 mm
- Splňuje RoHS
ano
- Max. okolní teplota
+60 °C
- Min. okolní teplota
-25 °C
- Flexibilní průměr (max.)
1.5 mm²
- Pevný průřez (max.)
2.5 mm²
- Průřez flexibilní (min.)
0.25 mm²
- Průřez pevný (min.)
0.25 mm²
Snap mounting support rail
6.2
93 mm
71 mm
1
Screw connection
IP20
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1
0
0
0
0
0
0
0 Ω
NE
ANO
NE
NE
Built-in device
NE
0.015
None
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 1743375 Siemens 3RS7020-1ET00 3RS70201ET00 oddělovací transformátor 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1743375 Siemens 3RS7020-1ET00 3RS70201ET00 oddělovací transformátor 1 ks
Popis

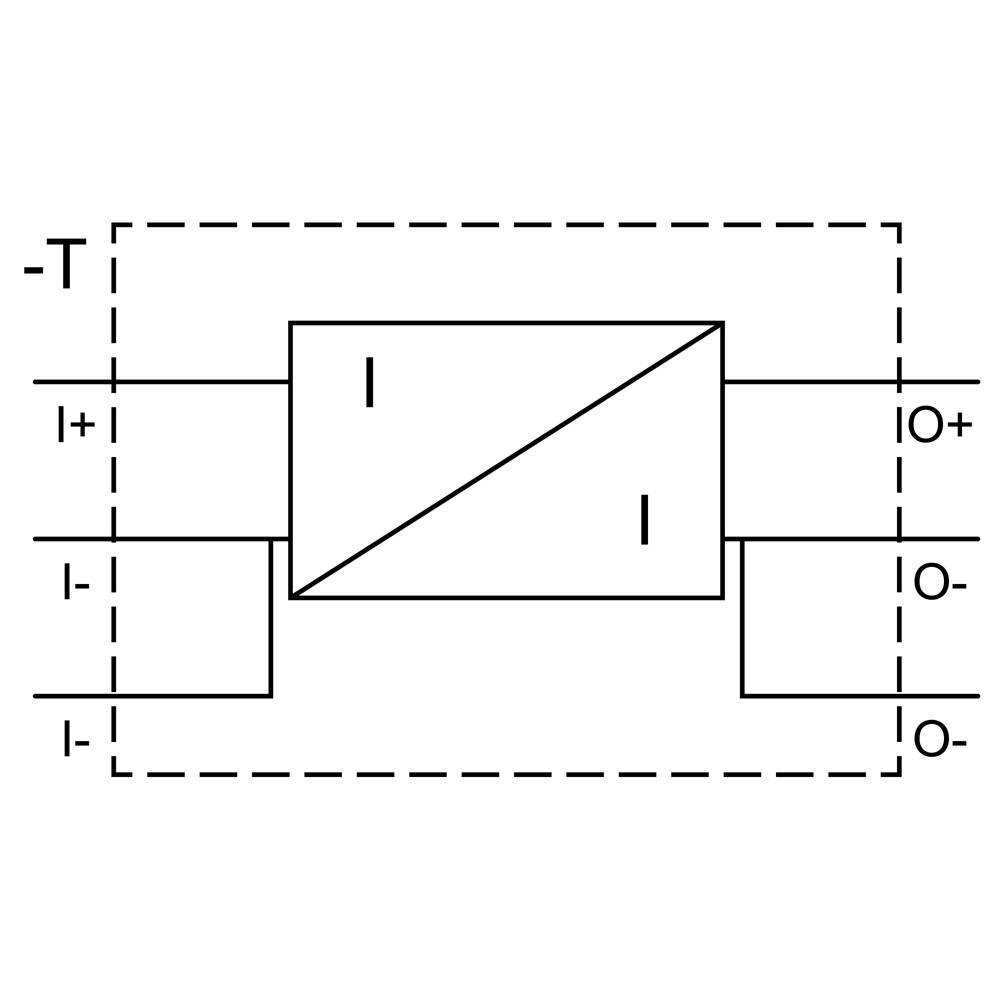

Oddělovací transformátor pasivní oddělovač, 1kanálový vstup: 4-20 mA výstup: 4-20 mA šířka 6,2 mm šroubové připojení oddělovací transformátor SIRIUS 3RS70 pro galvanické oddělení a převod analogového standardních signálů mezi ovládáním a senzory/aktorika. Díky galvanickému oddělení zabraňuje oddělovací transformátor vzájemné ovlivňování je analogové kanály mezi sebou. Díky úzkému kompaktnímu provedení potřebujete málo místa na montážní liště, zejména v plochém rozváděč a skříňových rozvaděčích s malým řádky intervalech. Kvalitní, moderní design v titanově šedá pomáhá všeobecně platným softwarovým prostředím vzhled se všemi siemens zařízení v rozvaděči. Přehledný přístroj nabídka pokrývá všechny použití a usnadňuje tak logistika a prostorovou nenáročnost při skladování. K dispozici jsou aktivní a pasivní jednotlivé rozsahu, víceúčelový a univerzální měnič s různými napájecími napětími a připojení pro různé druhy analogový normovaný signál a další běžné signálů. Kromě toho nabízíme varianty s ruční automatické přepínání pro cílené nastavení analogové hodnoty. Pro oddělovací transformátor 3RS70 je vhodná potenciál oddělovací deska a různé Verbindungskamme. Oddělovací transformátor 3RS70 uvolnění osvědčená konstrukční řady 3RS17. SIRIUS relé - programem pro všechny případy.
