PCE Instruments PCE-SCI-P PCE-SCI-P oddělovací transformátor 1 ks

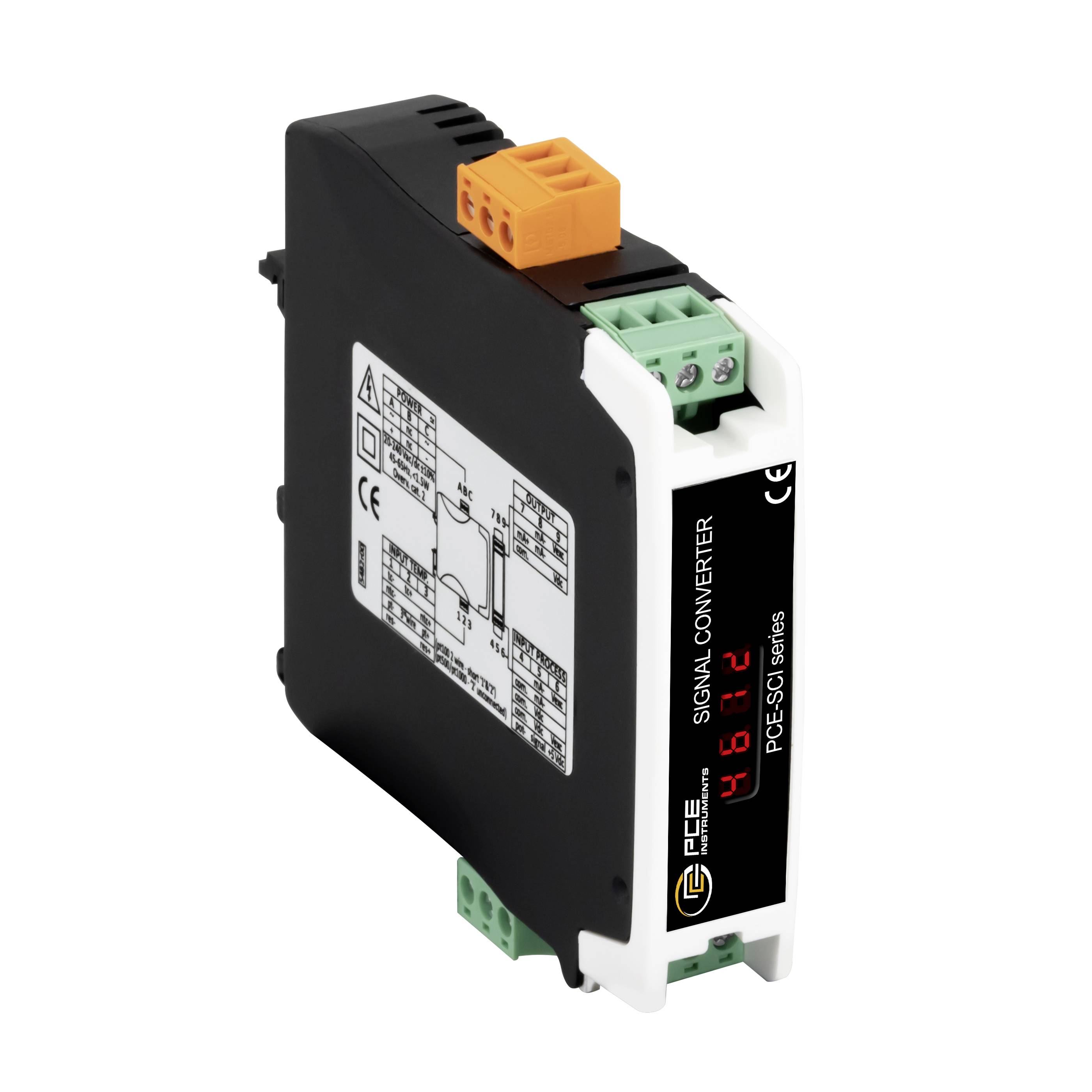

Modul průmyslového konvertoru signálu s oranžovými a zelenými svorkovnicemi a digitálním displejem na černobílém pouzdře.

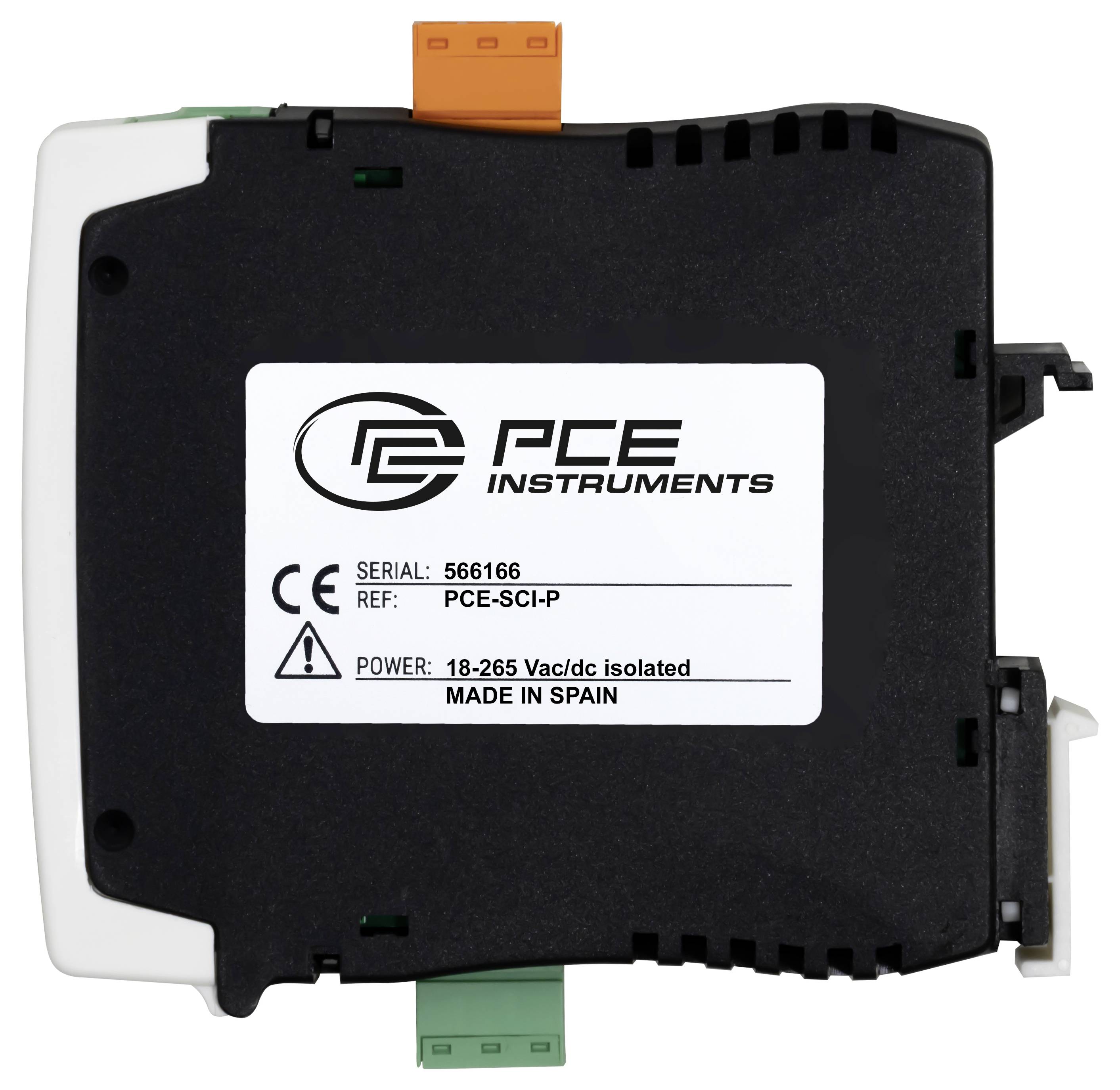

Černý modul PCE Instruments s bílým štítkem zobrazujícím sériové číslo 566166, ref PCE-SCI-P, napájení 18-265 Vac/dc izolované, vyrobeno v Španělsku

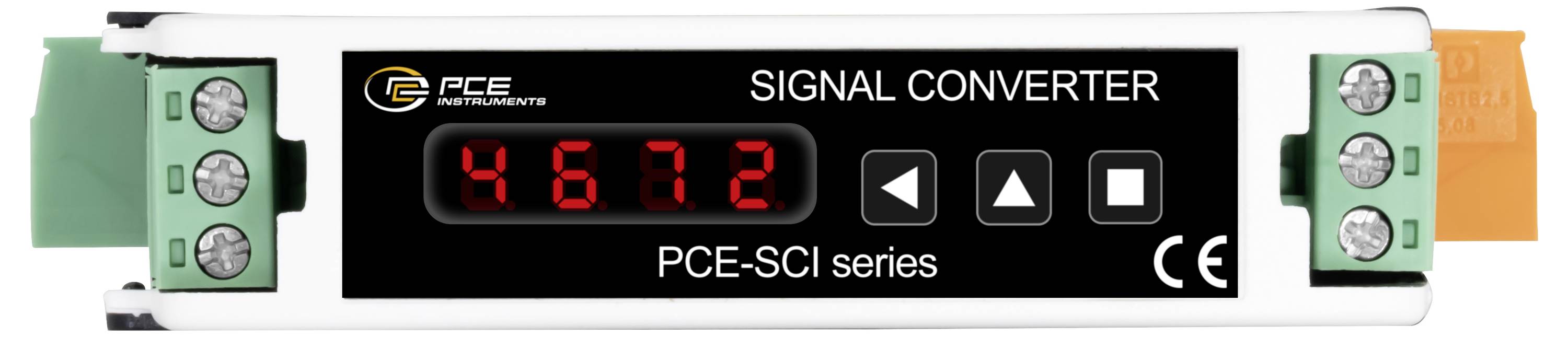

Přední pohled na měnič signálu PCE-SCI s červeným LED displejem zobrazujícím 48.72 a třemi ovládacími tlačítky, namontovaný se zelenými svorkovnicemi na obou koncích.

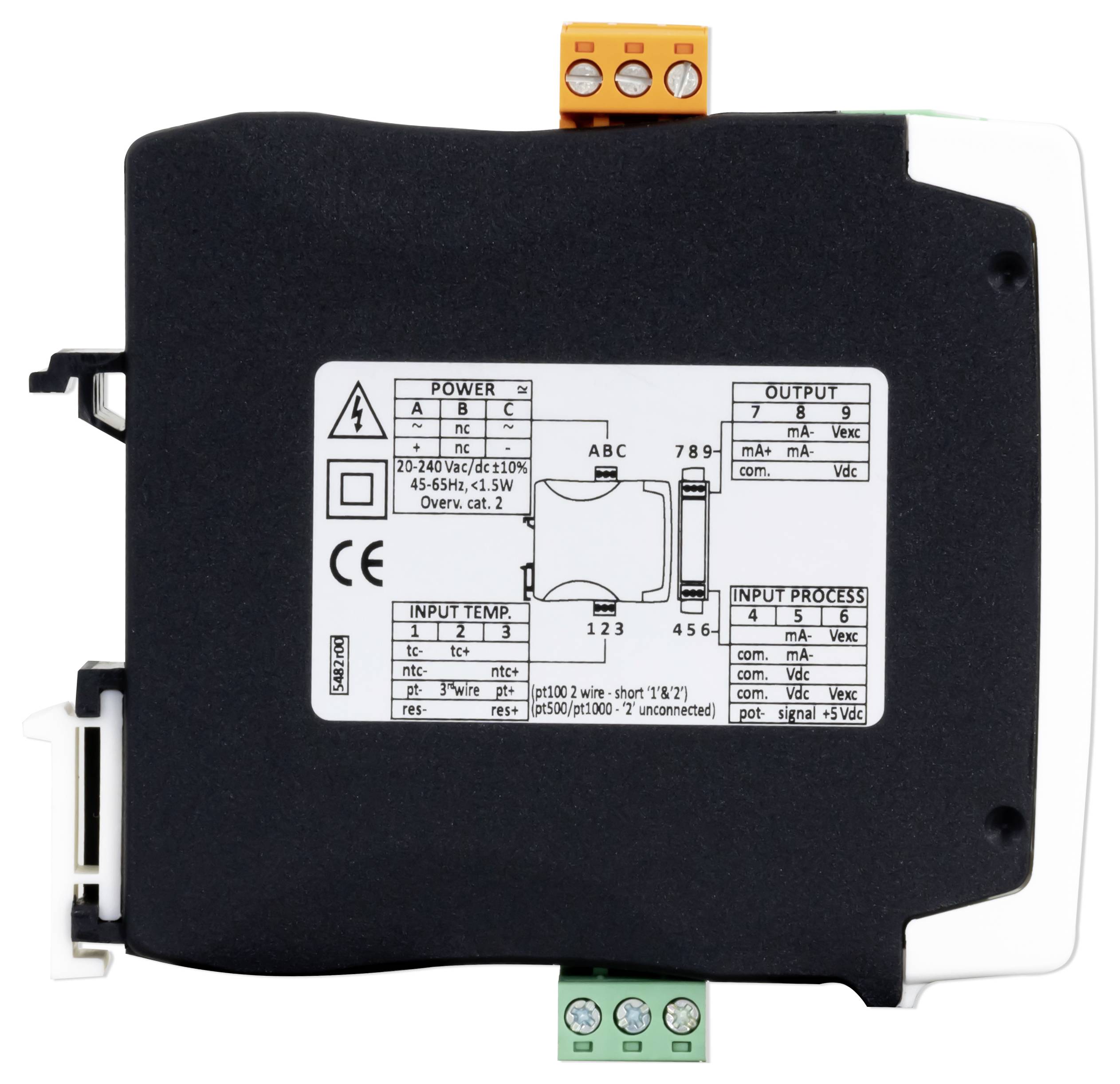

Černý průmyslový řídicí modul se značenými připojeními výkonových, vstupních a výstupních svorek na bílém pozadí.

Elektrický ovládací panel s komponenty na DIN lištu, včetně centrálního relé modulu a jističů na pravé straně.

1/5

Kategorie produktu

oddělovací transformátor

Vstupní signál max. (proud)

20 mA

Vstupní signál max. (napětí)

15 V

Typ

PCE-SCI-P

Rozm.

(d x š x v) 106 x 108 x 22.5 mm

Datasheety: (PDF)

Doručení: Čt 8. 10.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 500,00 Kč / kus)

4 500,00 Kč

Bez DPH.

Doprava zdarma

Už jen 2 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ PCE SCI-P.

Oddělovací transformátor proud - napětí - teplota
Převodník signálu s více než 100 nastavitelnými kombinacemi
Analogové vstupní signály (0... 10 V, 4... 20 mA, Pt100, termočlánky) v galvanicky oddělených, analogových normovaných signálových sigallech
volně škálovatelný
za méně než 5 minut. V provozu
Převádí analogový vstupní rozsah
Kompletně galvanické oddělení
Napájení 18... 265 V AC/DC

Technické parametry

Obecné technické údaje
Vstupy 4... 20 mA, 0... 10 v/DC, Pt100 3-drát, Pt100 2-vodič, Pt500, Pt1000, termočlánek J, termočlánek k, termočlánek T, termočlánek E, termočlánek s, termočlánek R, termočlánek N, termočlánek C, termočlánek B, 0... 1 MΩ, 0... 1 kΩ, 0... 100 kΩ, 0... 10 kΩ, pot. Nominální 250 Ω... 15 KΩ, NTC 44004, NTC 44005, NTC 44006, NTC 44007, NTC 44008, NTC 44030, NTC 44031, NTC 44032, NTC 44033, NTC 44034, NTC 10 K, 3500
Výstupy 4... 20 mA, 0... 10 VDC
Displej typ 7, 2 číslice
Bezpečnostní standard CAT Cat II / 300V
Montáž na lištu 35 mm
Izolace 3000 v eff pro 60 s (vstup, výstup, napájení)
Jazyk menu: Angličtina (US)
Třída ochrany IP30
Napájení 24... 240 V DC ± 10 %, 45... 65 Hz, izolovaný
Hmotnost 130 g
Rozměry (D x Š x v) 110 x 22 x 118 mm
Provozní podmínky 0 … 50 °C, 0 ... 95 % rV
Skladovací podmínky -20... 70 °C, 0 ... 95 % rV

Typ: PCE-SCI-P

Kategorie produktu: oddělovací transformátor

Vstupní signál max. (proud): 20 mA

Vstupní signál max. (napětí): 15 V

Rozm.: (d x š x v) 106 x 108 x 22.5 mm

Připojení: svorkovnice
šroubová svorka
svorka
KONEKTOR

Výstupní signál (napětí): 0-10

Provozní napětí: 18 - 265 V

Provozní napětí max.: 265 V

Min. provozní napětí: 18 V DC/AC

Zátěž: 10

Vstupní signál (napětí): 10

Obsah: 1 ks

Konfigurace: potenciometr

Šířka: 108 mm

V: 22.5 mm

Délka: 106 mm

Splňuje RoHS: ano

Druh senzoru: PT100
PT500
PT1000

Příkon proudu: 3 W

Max. okolní teplota: 70 °C

Min. okolní teplota: -20 °C

Flexibilní průměr (max.): 2.5 mm²

Pevný průřez (max.): 2.5 mm²

Průřez flexibilní (min.): 0.25 mm²

Průřez pevný (min.): 1 mm²

Ke stažení

List technických údajů

List technických údajů 3192943 PCE Instruments PCE-SCI-P PCE-SCI-P oddělovací transformátor 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3192943 PCE Instruments PCE-SCI-P PCE-SCI-P oddělovací transformátor 1 ks

Popis

Převodník dělicího signálu převádí analogový vstupní signál na odpovídající analogový výstupní signál. Přitom jsou vstupní a výstupní signály zcela galvanicky oddělené od měniče dělicího signálu. Nastavení vstupního a výstupního rozsahu se provádí pomocí dvou tlačítek. Způsob nastavení se zobrazuje na interním LED displeji.

Díky více než 100 různým kombinacím vstupu a výstupu a volné škálování v nastavených oblastech je tento převodník signálu univerzálním přístrojem a ušetří nákladné a nákladné skladování různých typů. Protože vstupní a výstupní rozsah lze také nastavit identicky, může být měnič signálu použit i pro galvanické oddělení od produkce. Převodník dělicích signálů se jednoduše napne na C nebo DIN lištu. Může být provozován převodník dělicího signálu s napětím mezi 18... 265 V AC/DC
