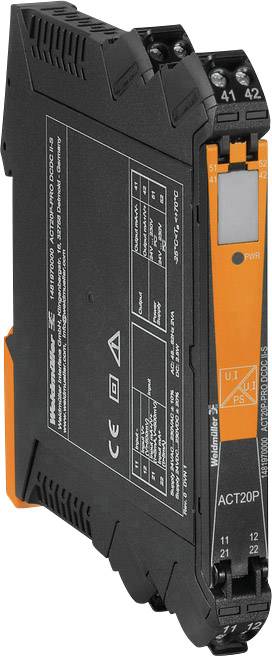

Weidmüller ACT20P-PRO DCDC II-S 1481970000 měnič signálu 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
měnič signálu
Vstupní signál max. (proud)
100 mA
Vstupní signál max. (napětí)
300 V
Typ
ACT20P-PRO DCDC II-S
Rozm.
(d x š x v) 113.7 x 12.5 x 119.2 mm
Datasheety: (PDF)
Počet
Celková cena (9 921,49 Kč / kus)
9 921,49 Kč
Bez DPH.
Doprava zdarma
Už jen 5 Ks skladem!
Technické parametry
- Hmotnost: 130 g
- Provozní teplota: 25 °C až +70 °C
- Skladovací teplota: -40 °C až +85 °C
- Počet vstupů: 1
- Galvanické oddělení: 3-cestný rozdělovač, mezi vstupem/výstupem/napájením
- Přesnost< 0.05 % rozsahu měření
- Mezní frekvence (-3 dB)>: 10 kHz /< 10 Hz
- Nosná lišta TS 35
- Typ displeje: podsvícený maticový displej s plovoucí písmem, zelená
- Příkon: 2.3 W
- Doba skokové odezvy<: 50 µs
- Výdržné rázové napětí 5 kV (1.2/50 µs)
- Zatěžovací odpor: Napětí> 1 kΩ
- Ofsetový proud: 20 µA
- Offseový napětí<: 10 mV
- Průřez vodiče AWG, min.: AWG 26
- Průřez vodiče AWG, max.: AWG 12
- Utahovací moment, min.: 0.4 Nm
- Utahovací moment, max. 0.6 Nm
- Typ
ACT20P-PRO DCDC II-S
- Kategorie produktu
měnič signálu
- Vstupní signál max. (proud)
100 mA
- Vstupní signál max. (napětí)
300 V
- Rozm.
(d x š x v) 113.7 x 12.5 x 119.2 mm
- Připojení
šroubovací
- Výstupní signál (napětí)
0 V-10 V
- Výstupní signál (proud)
0 mA-20 mA
- Provozní napětí
600 V (max)
- Provozní napětí max.
600 V
- Zátěž
600 Ω
- Vstupní signál (napětí)
300 V
- Vstupní signál (proud)
100 mA
- Vstupní odpor
1000000 Ω
- Obsah
1 ks
- Konfigurace
DIP spínač
- Šířka
12.5 mm
- V
119.2 mm
- Délka
113.7 mm
- Splňuje RoHS
ano
- Max. okolní teplota
+70 °C
- Napájecí napětí (num.)
230 V/AC
230 V/DC
- Pevný průřez (max.)
2.5 mm²
- Průřez pevný (min.)
0.5 mm²
Other
12.5
119.2 mm
113.7 mm
2 W
-20-60 °C
Screw connection
IP20
None
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 1765564 Weidmüller ACT20P-PRO DCDC II-S 1481970000 měnič signálu 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1765564 Weidmüller ACT20P-PRO DCDC II-S 1481970000 měnič signálu 1 ks
Popis
Univerzální izolační zesilovač pro snímání elektrických a fyzikální veličiny s galvanickým oddělením.
