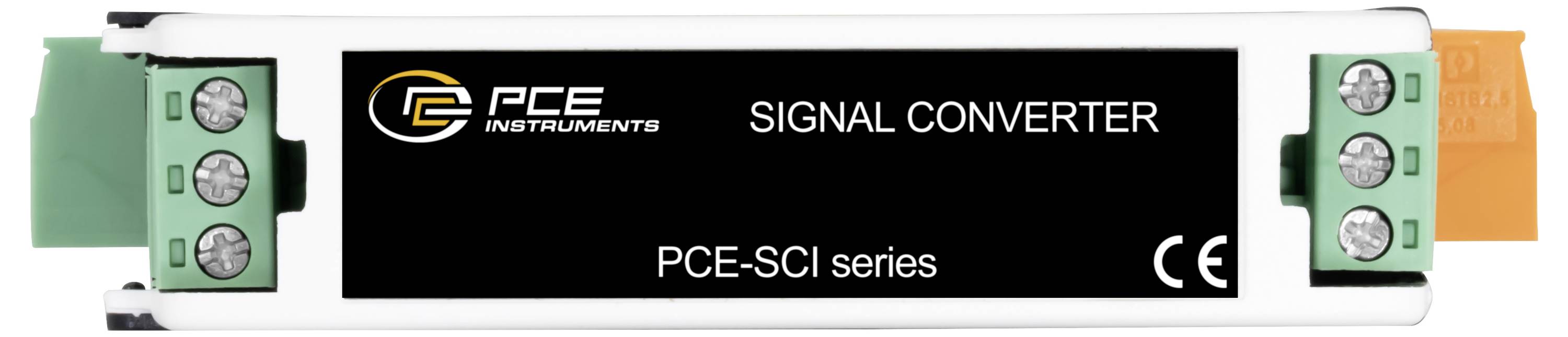

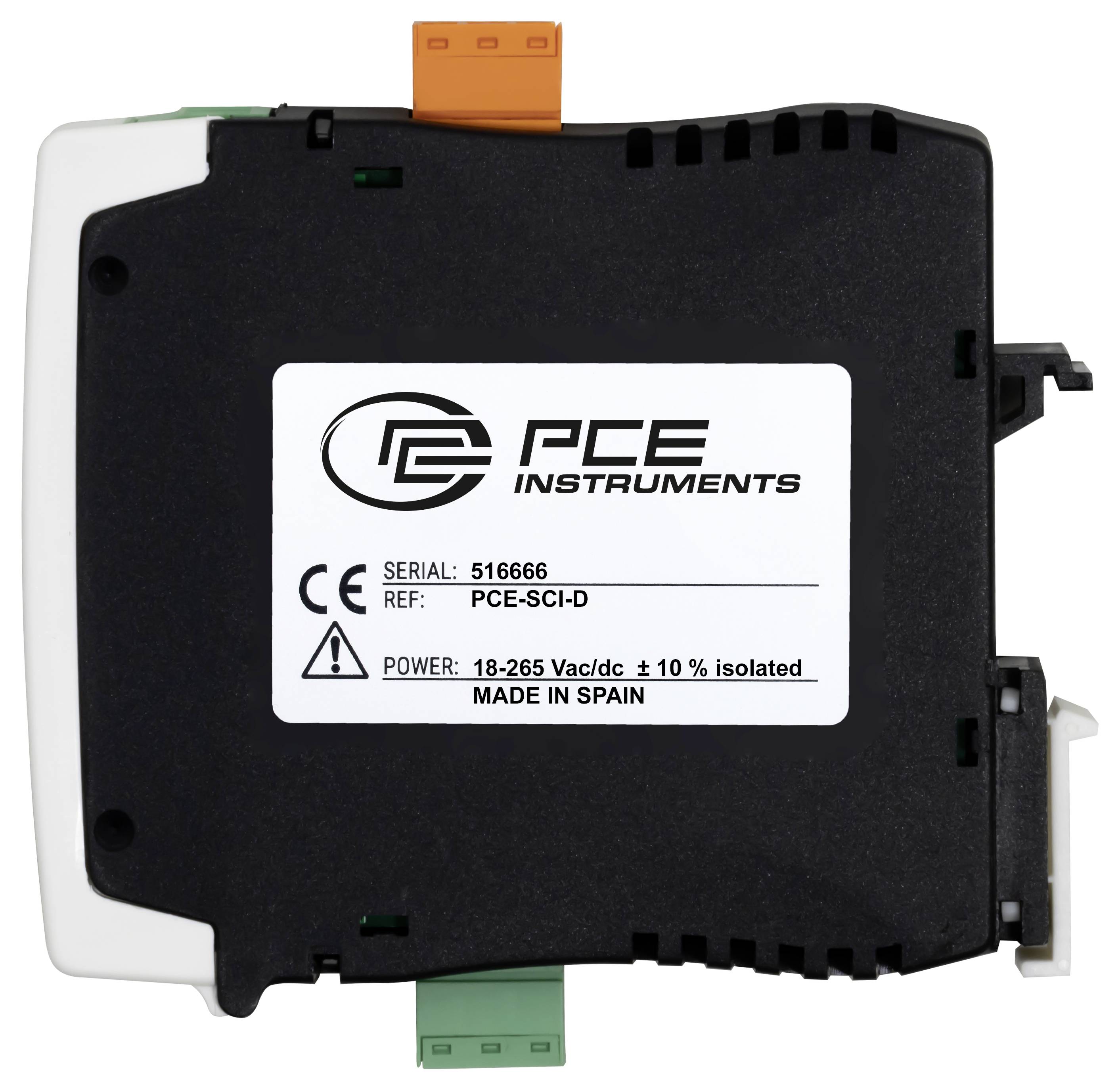

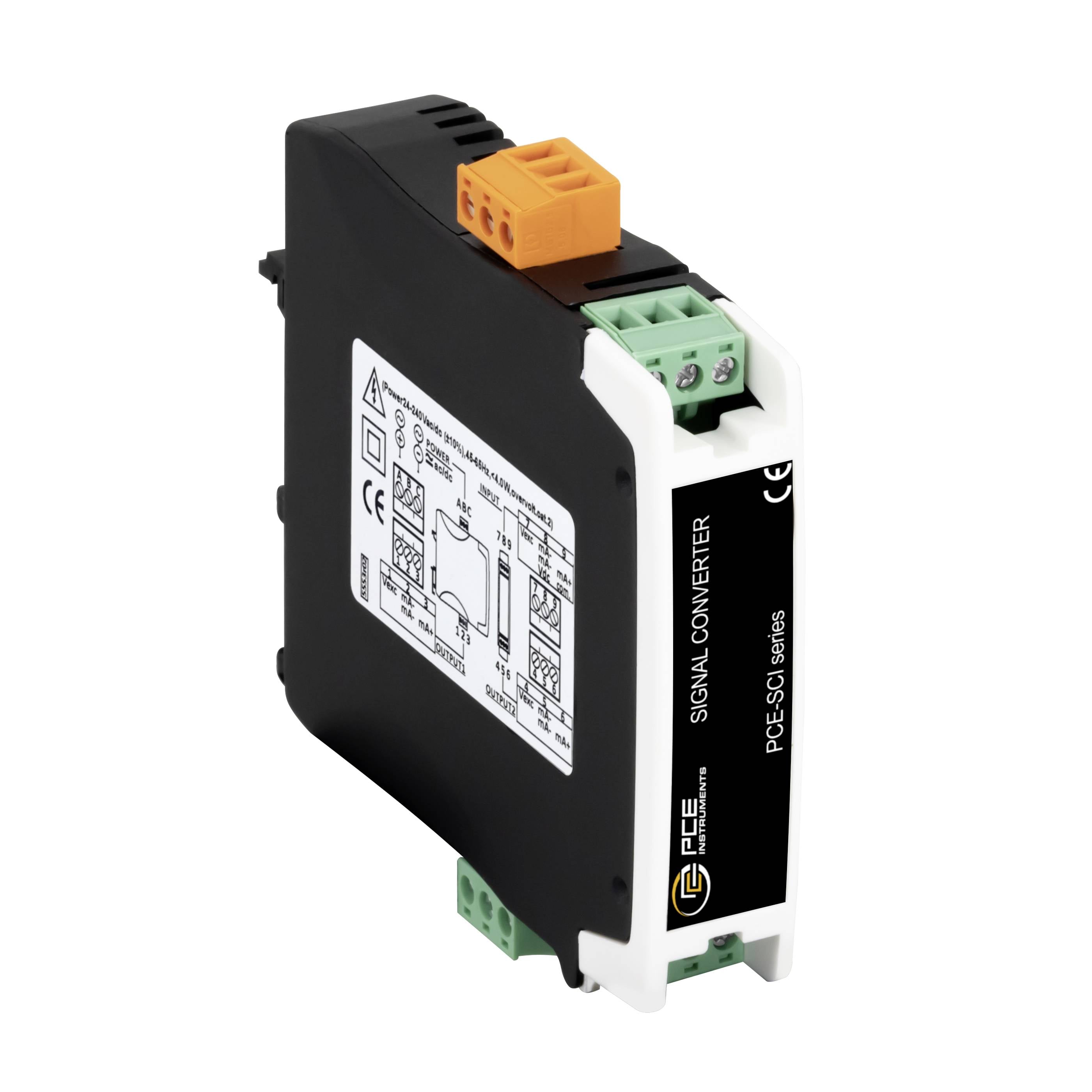

PCE Instruments PCE-SCI-D PCE-SCI-D oddělovací transformátor 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
oddělovací transformátor
Vstupní signál max. (proud)
20 mA
Vstupní signál max. (napětí)
15 V
Typ
PCE-SCI-D
Rozm.
(d x š x v) 106 x 108 x 22.5 mm
Datasheety: (PDF)
Počet
Celková cena (3 657,02 Kč / kus)
3 657,02 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
Hlavní benefity
PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ PCE-SCI-D.
- Nastavitelný měřicí převodník pro elektrické signály
- Konfigurovatelný pomocí 2 tlačítek a 7-segmentového displeje
- Funkce hesla
- Zdvojuje analogové signály
- - 4... 20 mA a 0... 10 V.
- Rychlá konfigurace pomocí 2 tlačítek

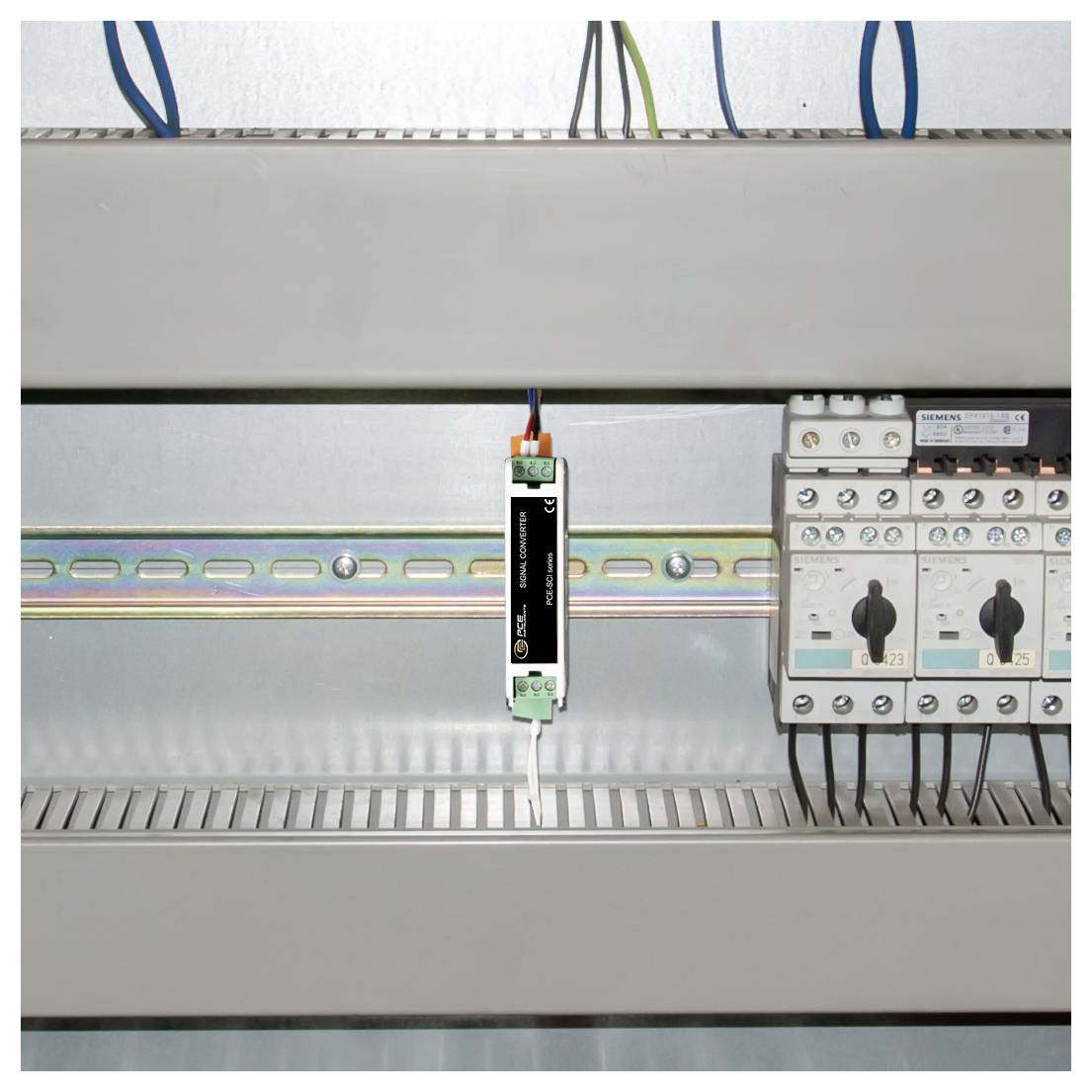

- Montáž na DIN lištu
- Napájení 24... 250 V / AC/DC
Technické parametry
- Procesní proud
- Rozsah měření max. +4 mA... 20 mA
- Přesnost 0.3 % v .MB.
- Přetížení 25 mA
- Druh signálu aktivní, pasivní
- Impedance <2 v DC pokles napětí na svorkách
- Skoková odezva <300 ms (0... 99 % signál)
- Procesní napětí
- Rozsah měření 0 v DC... 10 V/ DC
- Přesnost 0.3 % v .MB.
- Přetížení 25 v DC
- Druh signálu aktivní, pasivní
- Impedance větší než 1 MΩ
- Skoková odezva <300 ms (0... 99 % signál)
- Obecné technické údaje
- Displej typ 7, 2 číslice
- Bezpečnostní standard CAT Cat II / 300V
- Třída ochrany IP30
- Napájení 24... 240 V DC ± 10 %, 45... 65 Hz, izolovaný
- Hmotnost 126 g
- Rozměry (D x Š x v) 110 x 22 x 118 mm
- Provozní podmínky 0 … 50 °C, 0 ... 95 % rV
- Skladovací podmínky -20... 70 °C, 0 ... 95 % rV
- Typ
PCE-SCI-D
- Kategorie produktu
oddělovací transformátor
- Vstupní signál max. (proud)
20 mA
- Vstupní signál max. (napětí)
15 V
- Rozm.
(d x š x v) 106 x 108 x 22.5 mm
- Připojení
svorkovnice
šroubová svorka
svorka
KONEKTOR
- Výstupní signál (napětí)
0-10
- Provozní napětí
18 - 265 V
- Provozní napětí max.
265 V
- Min. provozní napětí
18 V DC/AC
- Zátěž
10
- Vstupní signál (napětí)
10
- Obsah
1 ks
- Konfigurace
potenciometr
- Šířka
108 mm
- V
22.5 mm
- Délka
106 mm
- Splňuje RoHS
ano
- Druh senzoru
PT100
PT500
PT1000
- Příkon proudu
3 W
- Max. okolní teplota
70 °C
- Min. okolní teplota
-20 °C
- Flexibilní průměr (max.)
2.5 mm²
- Pevný průřez (max.)
2.5 mm²
- Průřez flexibilní (min.)
0.25 mm²
- Průřez pevný (min.)
1 mm²
Ke stažení
List technických údajů
List technických údajů 3192941 PCE Instruments PCE-SCI-D PCE-SCI-D oddělovací transformátor 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3192941 PCE Instruments PCE-SCI-D PCE-SCI-D oddělovací transformátor 1 ks
Popis

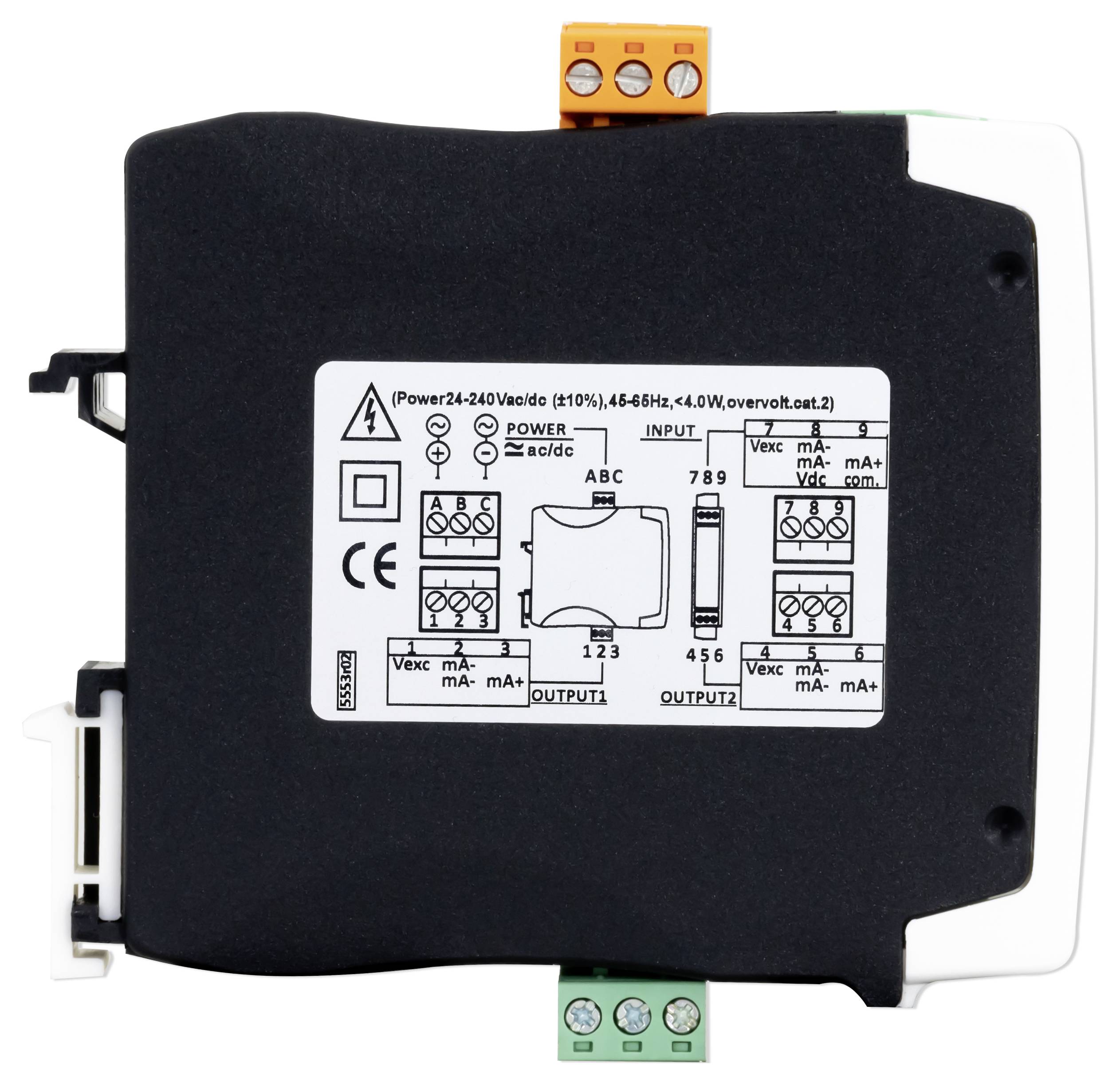

Konfigurovatelný měřicí převodník pro elektrické signály je zdvojovač signálu a převodník signálu pro procesní signály. Může to být 4... 20 mA a 0... 10 v DC - signál při vstupu. Konfigurovatelný měřicí převodník pro elektrické signály poskytuje v případě potřeby napětí původce. Má 2 výstupy, přičemž výstup 1 je pevně na 4... 20 mA a výstup 2 na 4... 20 mA nebo 0... Lze nastavit 10 v DC. Navíc má čtyřnásobná izolace mezi napájením, vstupním signálem, výstupem 1 a výstupem 2.
Izolace elektrického obvodu zabraňuje zemnicím smyčkám a šíření špiček napětí, chrání zařízení a integritu signálu. Konfigurační systém (číslice a klávesnice) je přístupný za čelním krytem a nabízí jednoduchou a rychlou konfiguraci. Duplikátor signálu má funkci hesel, která blokuje přístup k konfiguraci. Konfigurovatelný měřicí převodník pro elektrické signály je koncipován pro průmyslové použití. Umožňuje integraci do mnoha aplikací, snížení nákladů, vynikající kvalitu a volitelné přizpůsobení přístroje pro individuální použití.
Tento text byl přeložen strojově.
Izolace elektrického obvodu zabraňuje zemnicím smyčkám a šíření špiček napětí, chrání zařízení a integritu signálu. Konfigurační systém (číslice a klávesnice) je přístupný za čelním krytem a nabízí jednoduchou a rychlou konfiguraci. Duplikátor signálu má funkci hesel, která blokuje přístup k konfiguraci. Konfigurovatelný měřicí převodník pro elektrické signály je koncipován pro průmyslové použití. Umožňuje integraci do mnoha aplikací, snížení nákladů, vynikající kvalitu a volitelné přizpůsobení přístroje pro individuální použití.
Tento text byl přeložen strojově.
Obsah balení
- 1x nastavitelný měřicí převodník PCE-SCI-D.
- .
