Name: Siemens 3RA2328-8XE30-1BB4 reverzní kombinovaný stykač 3 spínací kontakty 18.5 kW 690 V/AC 27 A s pomocným kontaktem Vho
Brand: Siemens
SKU: 1751369
Availability: BackOrder

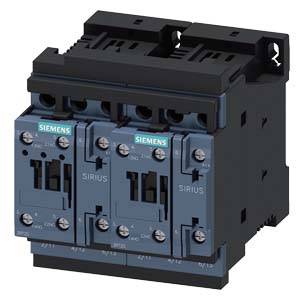

Dva vedle sebe umístěné elektrické stykače Siemens s nápisem 'SIRIUS', namontované v jednom pouzdře.

Otevřená rozvodná skříň s několika policemi, na kterých jsou uspořádány elektronické komponenty a kabely. Dvířka jsou zcela otevřená.

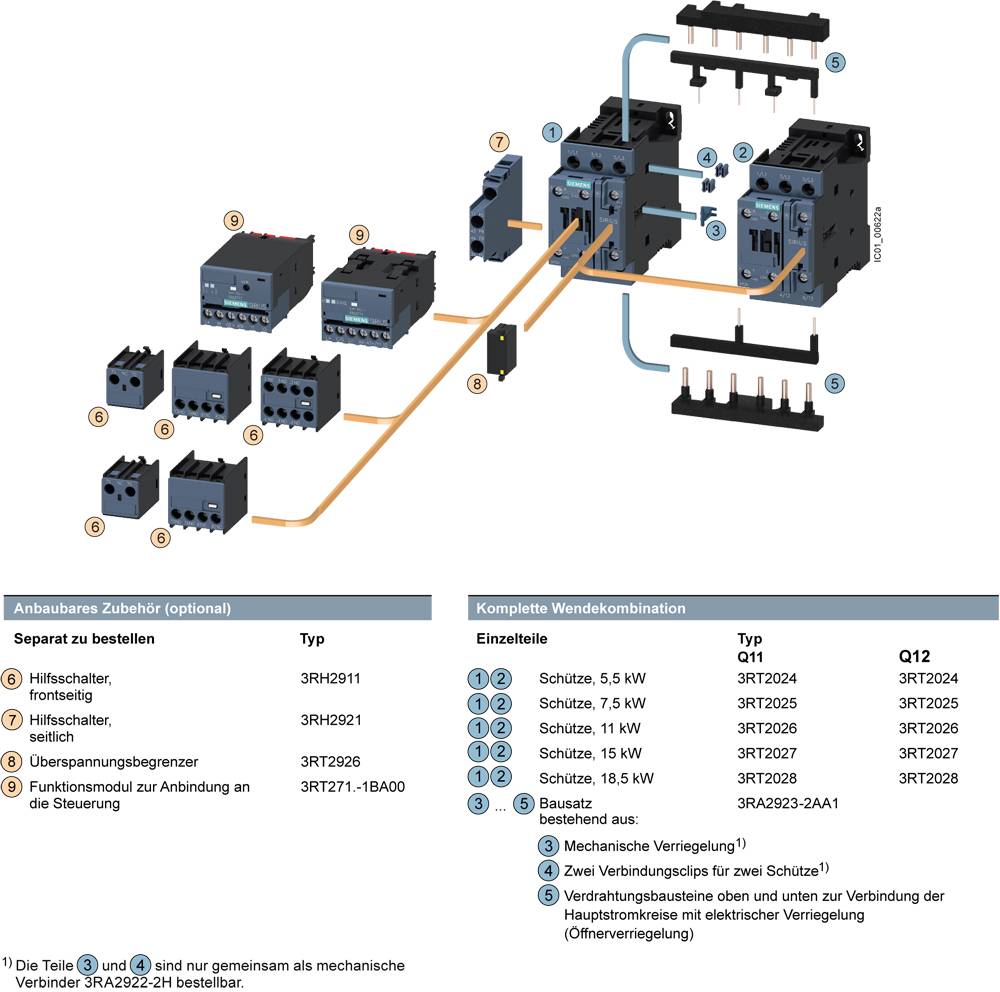

Kompletní reverzní kombinace s vypínači a příslušenstvím. Hlavní vypínač (5,5 kW a 7,5 kW). Příslušenství lze objednat samostatně a volitelně.

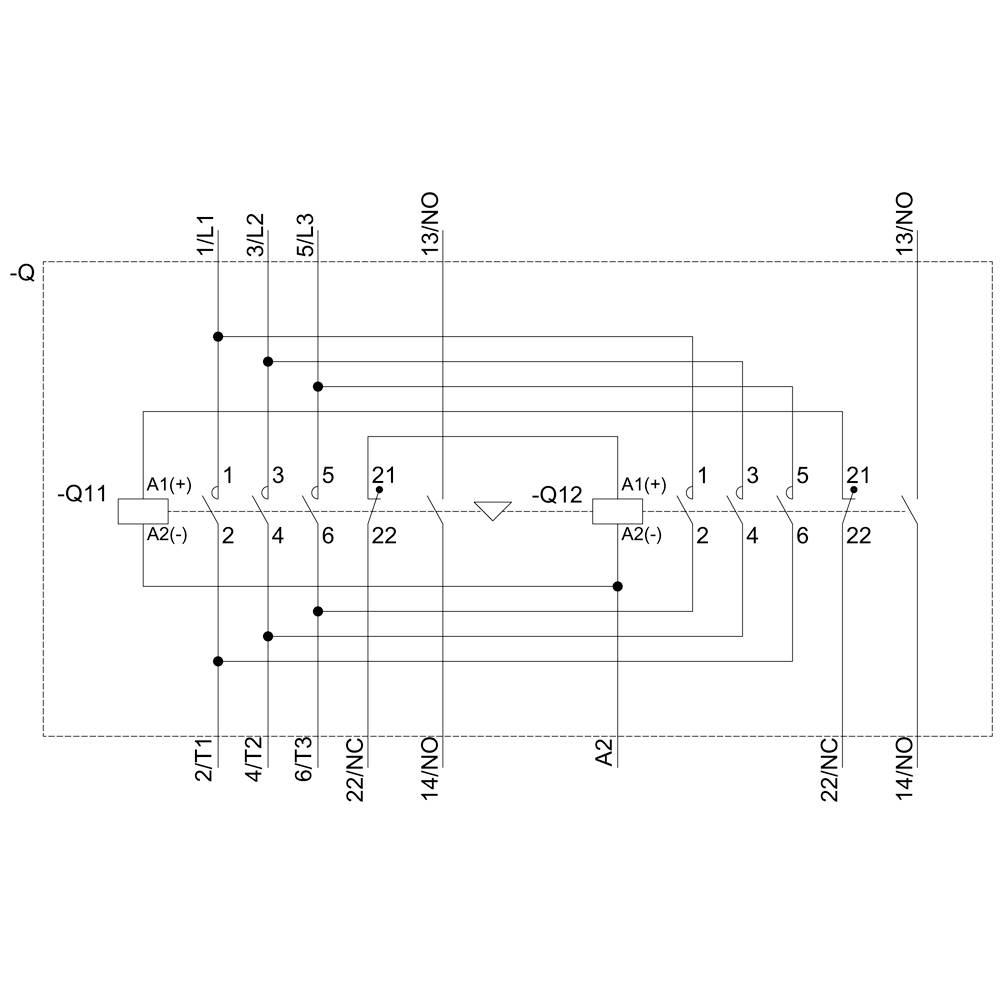

Schéma zapojení se dvěma relé. Zobrazuje propojení mezi svorkami 1L1, 3L2, 5L3 a výstupy -Q11, -Q12. Označeno 22/NC a 14/NO.

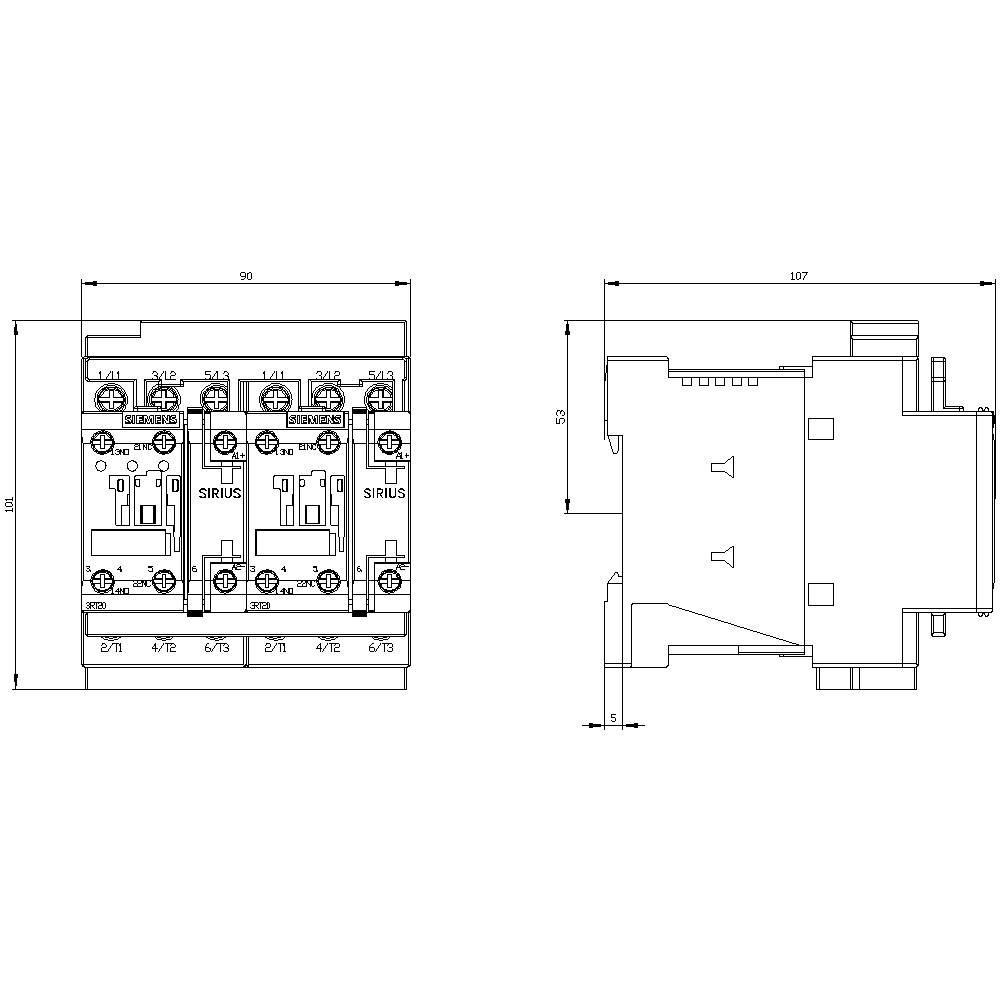

Technický výkres schématu elektrického stykače. Vlevo: Pohled zepředu s připojeními a popisem. Vpravo: Boční pohled s rozměry.

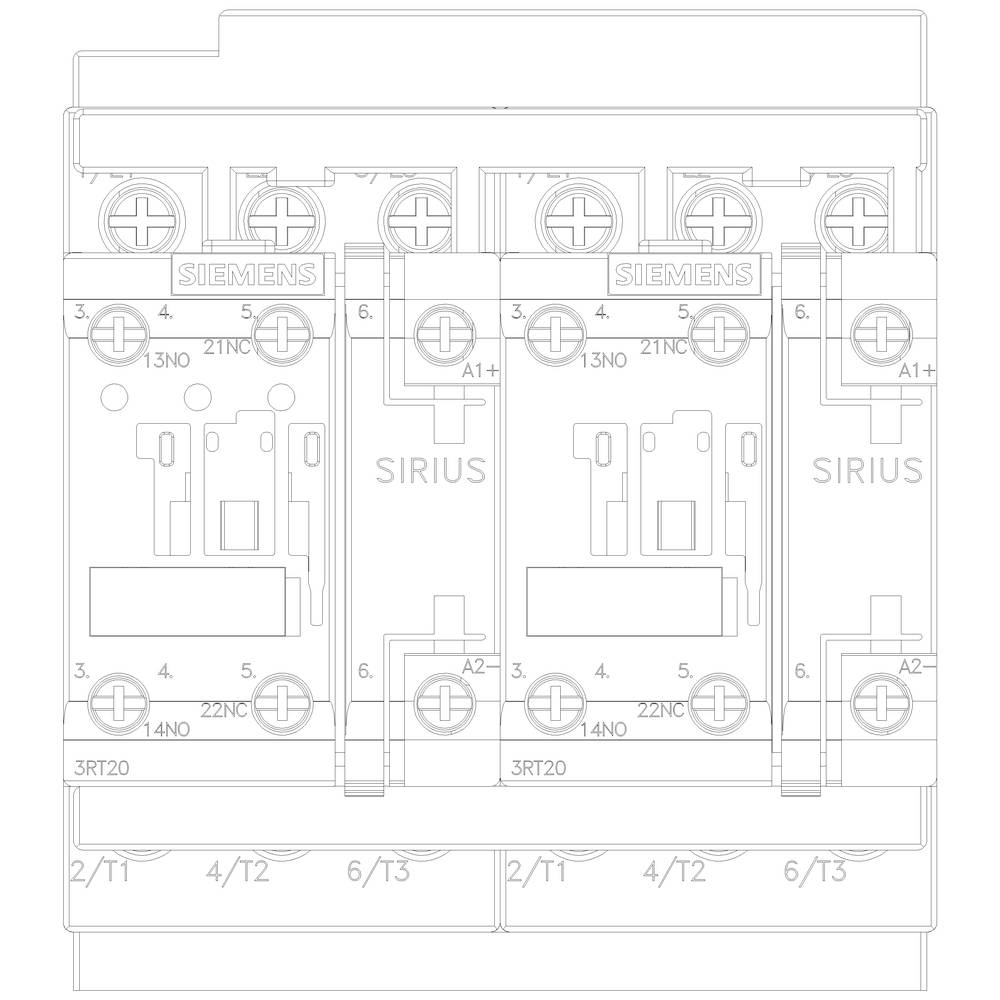

Schéma elektrického spínacího modulu se třemi stykači 'Siemens Sirius', zobrazující zapojení a připojovací svorky.

1/6

Ilustrační obrázek

Kategorie produktu

reverzní kombinovaný stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Zatěžovací proud

27 A

Výkon

18.5 kW

Datasheety: (PDF)

Doručení: Po 23. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 533,06 Kč / kus)

10 858,68 Kč

-12 %

9 533,06 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Wendekombination s I/O link, AC3, 18,5 kW / 400 V, DC24V 3pól. S0

Dodatečné informace:

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 10 mm²

Druh obalu: Piece

Kategorie produktu: reverzní kombinovaný stykač

Typ: 3RA2328-8XE30-1BB4

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 2 spínací kontakty

Jmenovité napětí: 690 V/AC

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 38 A

Zatěžovací proud: 27 A

: 18.5 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 90 mm

V: 101 mm

Hloubka: 107 mm

Rozm.: (š x v x h) 90 x 101 x 107 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Reversing contactor

: 18.5 kW

: 3

: 0

: 38 A

: IP20

: Screw connection

: DC

: Other

: 18.38746875

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Počet pólů

Kategorie produktu

Jmenovité napětí

Zatěžovací proud

Siemens 3RA2315-8XB30-1AB0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744500

Doručení: Čt 5. 11.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RA2315-8XB30-1AF0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1704758

Doručení: Čt 5. 11.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 417,36 Kč^*

Siemens 3RA2315-8XB30-1AH0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744501

Doručení: Čt 5. 11.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RA2315-8XB30-1AK6 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1699327

Doručení: Čt 5. 11.

Conrad Electronic

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RA2315-8XB30-1AP0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1702108

Doručení: St 4. 11.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-1BB4 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1699328

Doručení: St 4. 11.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 524,79 Kč^*

Siemens 3RA2315-8XB30-1BW4 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1699329

Doručení: Čt 5. 11.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 524,79 Kč^*

Siemens 3RA2315-8XB30-2AB0 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744502

Doručení: Čt 5. 11.

Conrad Electronic

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RA2315-8XB30-2AF0 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744503

Doručení: Čt 5. 11.

Conrad Electronic

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RA2315-8XB30-2AH0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744504

Doručení: Čt 5. 11.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Ke stažení

List technických údajů

List technických údajů 1751369 Siemens 3RA2328-8XE30-1BB4 reverzní kombinovaný stykač 3 spínací kontakty 18.5 kW 690 V/AC 27 A s pomocným kontaktem Vho

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1751369 Siemens 3RA2328-8XE30-1BB4 reverzní kombinovaný stykač 3 spínací kontakty 18.5 kW 690 V/AC 27 A s pomocným kontaktem Vho

Popis

Wendekombination pro 3RA27 AC3 18,5 kW / 400 V, DC 24 V, 3pólový, velikosti S0 šroubové připojení elektrické a mechanické zablokování 2 S, s Spannungsabgriff wendekombination SIRIUS 3RA23 pro spínání motorů vč. Změna směru otáčení. Které Wendekombination 3RA23 je testovaná a výrobcem předmontovaná kombinace dvou chrání 3RT2 stejném výkonu, které již připravený k okamžitému zapojení a mechanicky a elektricky zajištěno. Jsou klimatizační, schváleno po celém světě (např. Např. IEC a UL/CSA) a IE3/IE4 ready. Které Wendekombinationen 3RA23 jsou s AC a DC ovládací do velikosti S00 až S3. Můžete být v šroubování a Federzuganschlusstechnik pro montáž na din lištu nebo šroubové upevnění. To příslušenství stykače 3RT2 je fotografovat pro všechny velikosti a může se použít také pro ochranný kombinací. Které Wendekombinationen 3RA23 uvolnění osvědčená konstrukční řady 3RA13. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
