Name: Siemens 3RA2318-8XE30-1BB4 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 11 A Vhodné pro značku (relé): Siemen
Brand: Siemens
SKU: 1701501
Availability: BackOrder

Dva černé stykače Siemens SIRIUS v elektrickém rozvaděči, každý s několika připojovacími body na přední straně.

Otevřená rozvaděčová skříň s různými elektronickými komponenty a vodiči uspořádanými do řad.

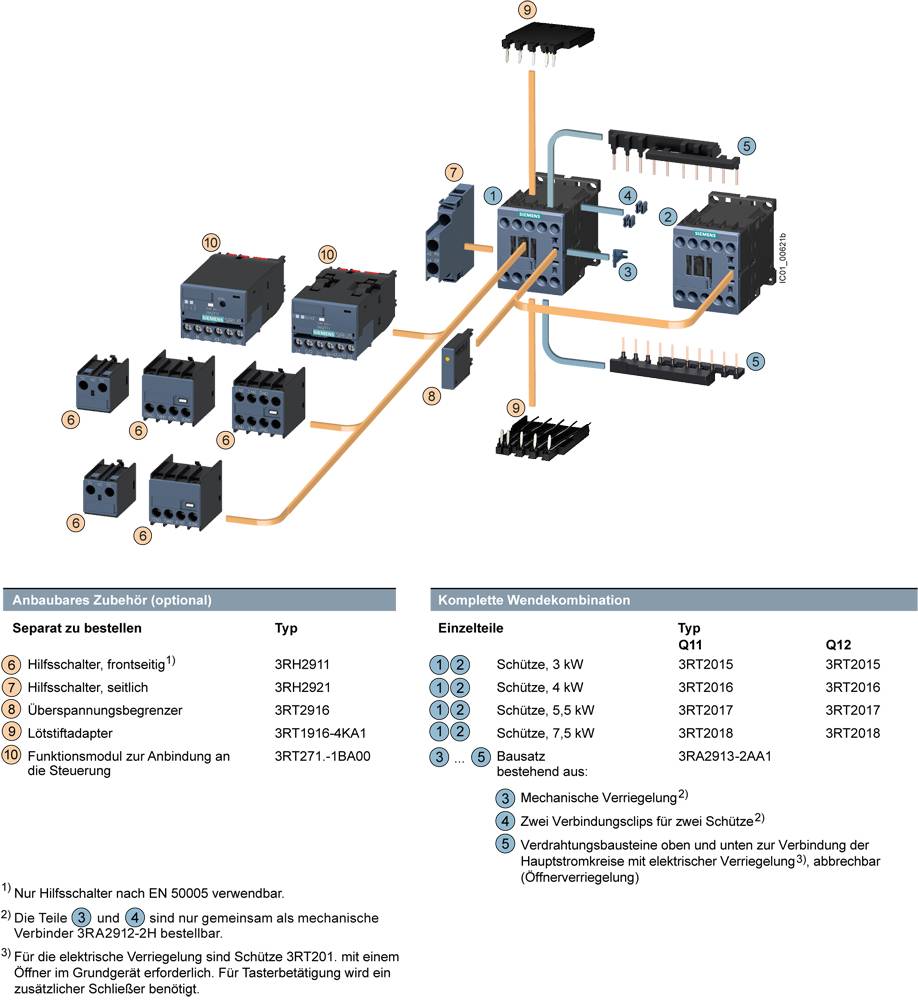

Diagram kombinace reverzačního spínače s příslušenstvím a jednotlivými komponenty, včetně stykače, pomocného spínače, nadproudového relé a propojení.

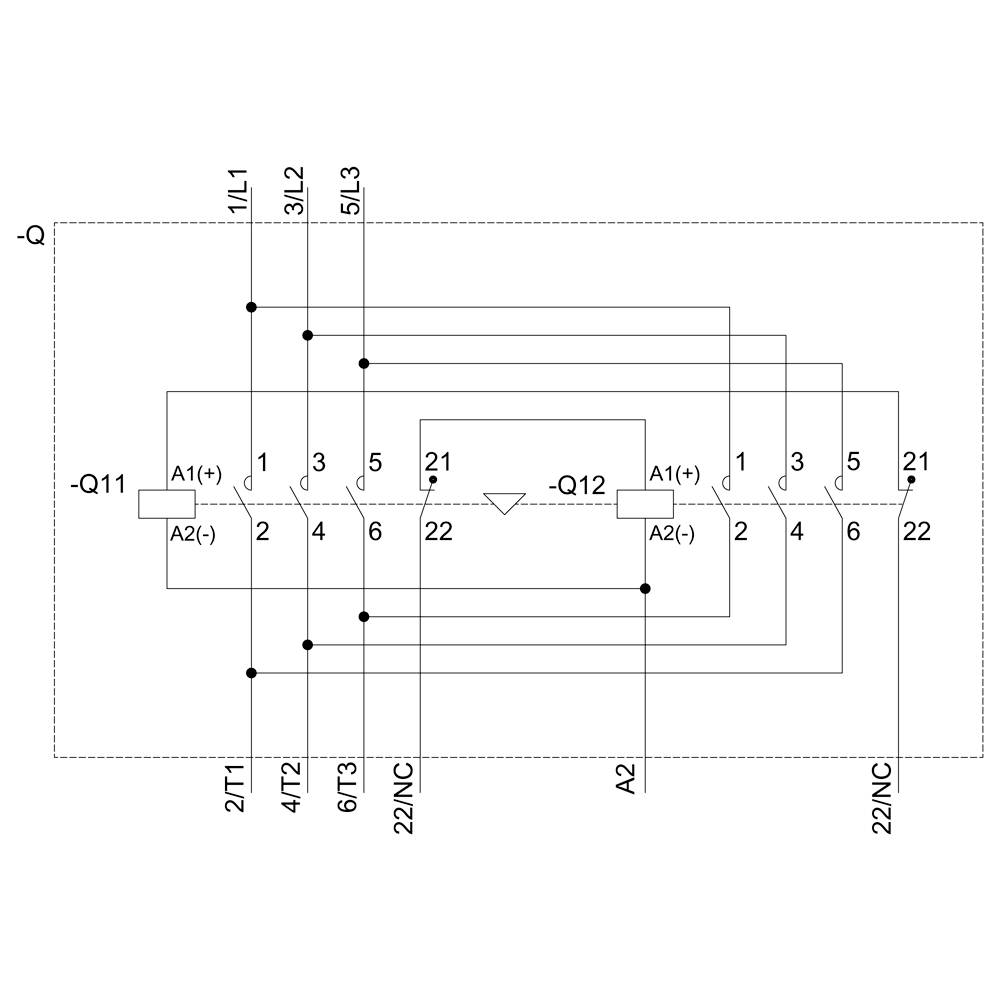

Schéma zapojení elektrického systému s různými spojeními, relé a označeními komponent jako Q11, Q12, A1(+) a A2(-).

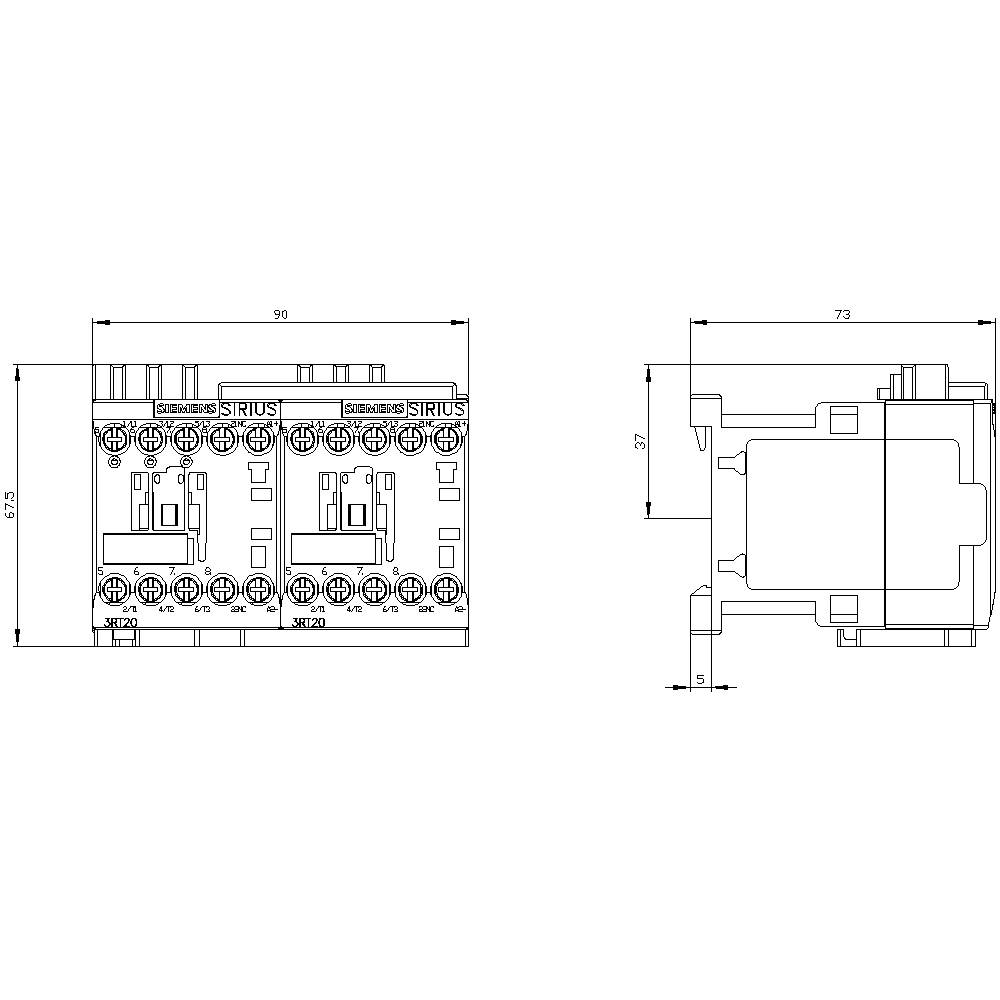

Technický výkres elektrického stykače s rozměry: 90 mm šířka, 67,5 mm výška. Boční pohled ukazuje délku 73 mm.

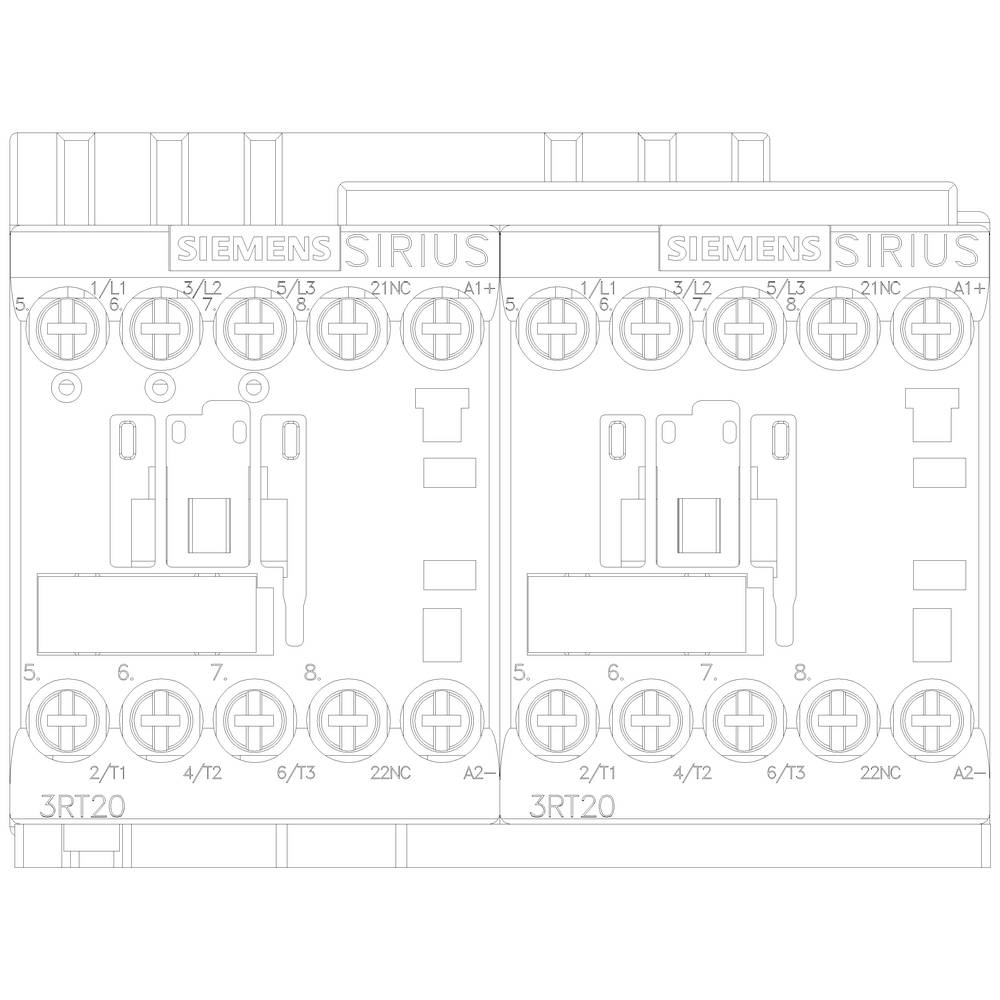

Technický výkres dvou stykačů Siemens SIRIUS 3RT20, včetně připojení a elektrických obvodů, detailní pohled zepředu.

1/6

Ilustrační obrázek

Kategorie produktu

reverzní kombinovaný stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Zatěžovací proud

11 A

Připojení

šroubovací

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 24. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 797,52 Kč / kus)

5 486,78 Kč

-13 %

4 797,52 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Wendekombination s I/O link, AC3, 7,5kW / 400 V, DC24V 3pól. S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: reverzní kombinovaný stykač

Typ: 3RA2318-8XE30-1BB4

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 16 A

Zatěžovací proud: 11 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 90 mm

V: 68 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 90 x 68 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Reversing contactor

: 7.5 kW

: 3

: 0

: 16 A

: 24-24 V

: IP20

: Screw connection

: DC

: Other

: 7.355

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Jmenovité napětí

Kategorie produktu

Počet pólů

Výkon

Zatěžovací proud

Siemens 3RA2315-8XB30-1AB0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744500

Doručení: Pá 6. 11.

Conrad Electronic

690 V/AC

reverzní kombinovaný stykač

3pólový

3 kW

6.1 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RA2315-8XB30-1AF0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1704758

Doručení: Pá 6. 11.

Conrad Electronic

690 V/AC

reverzní kombinovaný stykač

3pólový

3 kW

6.1 A

Min.: 1

Násobky: 1

2 417,36 Kč^*

Siemens 3RA2315-8XB30-1AH0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744501

Doručení: Pá 6. 11.

Conrad Electronic

690 V/AC

reverzní kombinovaný stykač

3pólový

3 kW

6.1 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RA2315-8XB30-1AK6 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1699327

Doručení: Pá 6. 11.

Conrad Electronic

690 V/AC

reverzní kombinovaný stykač

3pólový

6.1 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RA2315-8XB30-1AP0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1702108

Doručení: Čt 5. 11.

Conrad Electronic

690 V/AC

reverzní kombinovaný stykač

3pólový

3 kW

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-1BB4 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1699328

Doručení: Čt 5. 11.

Conrad Electronic

690 V/AC

reverzní kombinovaný stykač

3pólový

3 kW

6.1 A

Min.: 1

Násobky: 1

2 524,79 Kč^*

Siemens 3RA2315-8XB30-1BW4 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1699329

Doručení: Pá 6. 11.

Conrad Electronic

690 V/AC

reverzní kombinovaný stykač

3pólový

3 kW

6.1 A

Min.: 1

Násobky: 1

2 524,79 Kč^*

Siemens 3RA2315-8XB30-2AB0 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744502

Doručení: Pá 6. 11.

Conrad Electronic

690 V/AC

reverzní kombinovaný stykač

3pólový

6.1 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RA2315-8XB30-2AF0 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744503

Doručení: Pá 6. 11.

Conrad Electronic

690 V/AC

reverzní kombinovaný stykač

3pólový

6.1 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RA2315-8XB30-2AH0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744504

Doručení: Pá 6. 11.

Conrad Electronic

690 V/AC

reverzní kombinovaný stykač

3pólový

3 kW

6.1 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Ke stažení

List technických údajů

List technických údajů 1701501 Siemens 3RA2318-8XE30-1BB4 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 11 A Vhodné pro značku (relé): Siemen

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1701501 Siemens 3RA2318-8XE30-1BB4 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 11 A Vhodné pro značku (relé): Siemen

Popis

Wendekombination pro 3RA27 AC-3, 7,5 kW / 400 V, DC 24 V, 3pólový, velikosti S00 šroubové připojení elektrické a mechanické zablokování s Spannungsabgriff wendekombination SIRIUS 3RA23 pro spínání motorů vč. Změna směru otáčení. Které Wendekombination 3RA23 je testovaná a výrobcem předmontovaná kombinace dvou chrání 3RT2 stejném výkonu, které již připravený k okamžitému zapojení a mechanicky a elektricky zajištěno. Jsou klimatizační, schváleno po celém světě (např. Např. IEC a UL/CSA) a IE3/IE4 ready. Které Wendekombinationen 3RA23 jsou s AC a DC ovládací do velikosti S00 až S3. Můžete být v šroubování a Federzuganschlusstechnik pro montáž na din lištu nebo šroubové upevnění. To příslušenství stykače 3RT2 je fotografovat pro všechny velikosti a může se použít také pro ochranný kombinací. Které Wendekombinationen 3RA23 uvolnění osvědčená konstrukční řady 3RA13. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
