Name: Schneider Electric servomotor SH31401P0BF4100 SH31401P0BF4100 11.1 Nm
Brand: Schneider Electric
SKU: 3756988
Availability: BackOrder

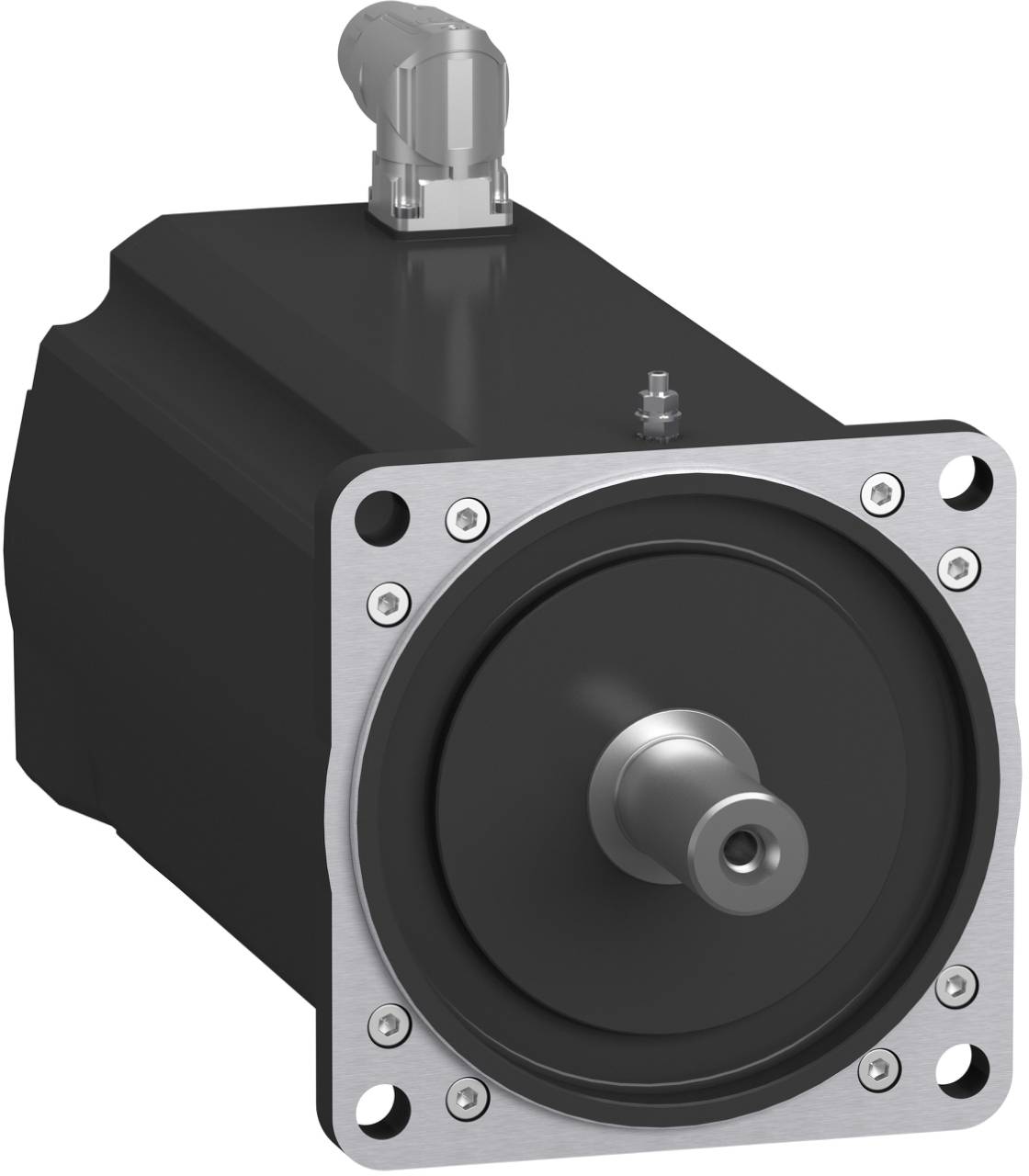

Schneider Electric servomotor SH31401P0BF4100 SH31401P0BF4100 11.1 Nm-0

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (129 238,21 Kč / kus)

129 238,21 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Počet fází: 3
Provedení hřídele: Ostatní
Konstrukce: Ostatní
Cyklus zatížení: Ostatní
Jmenovitý kmitočet 50/-60 Hz
Jmenovité napětí: 230 V
Provozní teplota -15-120 °C.
Vhodné pro regulaci frekvence: ne
Vnitřní bezpečnost (IS): Bez
Třída izolace podle IEC: Ostatní
Poměr klopného momentu: 27
Metoda chlazení: Ostatní
S ochranou proti kondenzaci: ne
Pozitivní tepelná účinnost (PTC): ne
S detektorem odporu (RTD): ne
Třída energetické účinnosti motoru: Ostatní
Typ napětí: AC
Materiál pláště: Ostatní
Přetížení: ne

Kategorie produktu: servomotor

Míra příruby: 140 mm

Brzdný moment: 11.1 Nm

Číslo výrobce: SH31401P0BF4100

Typ: SH31401P0BF4100

Fáze: 3

Jmenovitý výkon: 2.9 kW

: IP65

Max. okolní teplota: 120 °C

Min. okolní teplota: -15 °C

Provedení: Other

Pólů: 5

: Other

: AC

: 230 V

: 3

: Other

: 5

: Other

: 50-60 Hz

: -15-120 °C

: IP65

: Other

: 27

: NE

: NE

: None

: NE

: Other

: Other

: Other

: NE

: Other

: NE

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3756988 Schneider Electric servomotor SH31401P0BF4100 SH31401P0BF4100 11.1 Nm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3756988 Schneider Electric servomotor SH31401P0BF4100 SH31401P0BF4100 11.1 Nm

Popis

Servomotor Lexium SH3 pro automatizaci na základě pohybu s PacDrive 3. Tato řada AC servomotorů má nízký točivý moment rotoru, který umožňuje vysokou akceleraci pro dynamickou aplikaci. Díky technologii vinutí vzniká vyšší hustota výkonu v kompaktním provedení. Toto servo má přírubu s přírubou 140 mm a délku motoru 1 Stack. Vinutí je optimalizováno pro točivý moment a otáčky. Má trvalý točivý moment 11,1 Nm a kroutící moment 27 Nm. Jmenovité otáčky závislé na napětí dosahuje 3000 ot/min při jmenovitém výkonu až 2,9 kW. Hřídel je proveden jako hladká hřídel. Encoder absolutní hodnoty je proveden jako multiturn s vysokým rozlišením 18 bitů a přenosem přes DSL. Držák je integrován. Připojení se provádí pomocí hybridního kabelu pro OMC (motor One motor Cable) se zástrčkou M40 na odpovídající servopohony Lexium 62. Stupeň krytí hřídele a pouzdra je proveden v IP65.

Tento text byl přeložen strojově.
