Programovatelný 3fázový multimetr Lumel N14 22008 N/A

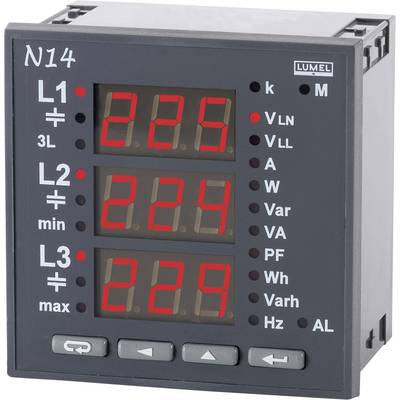

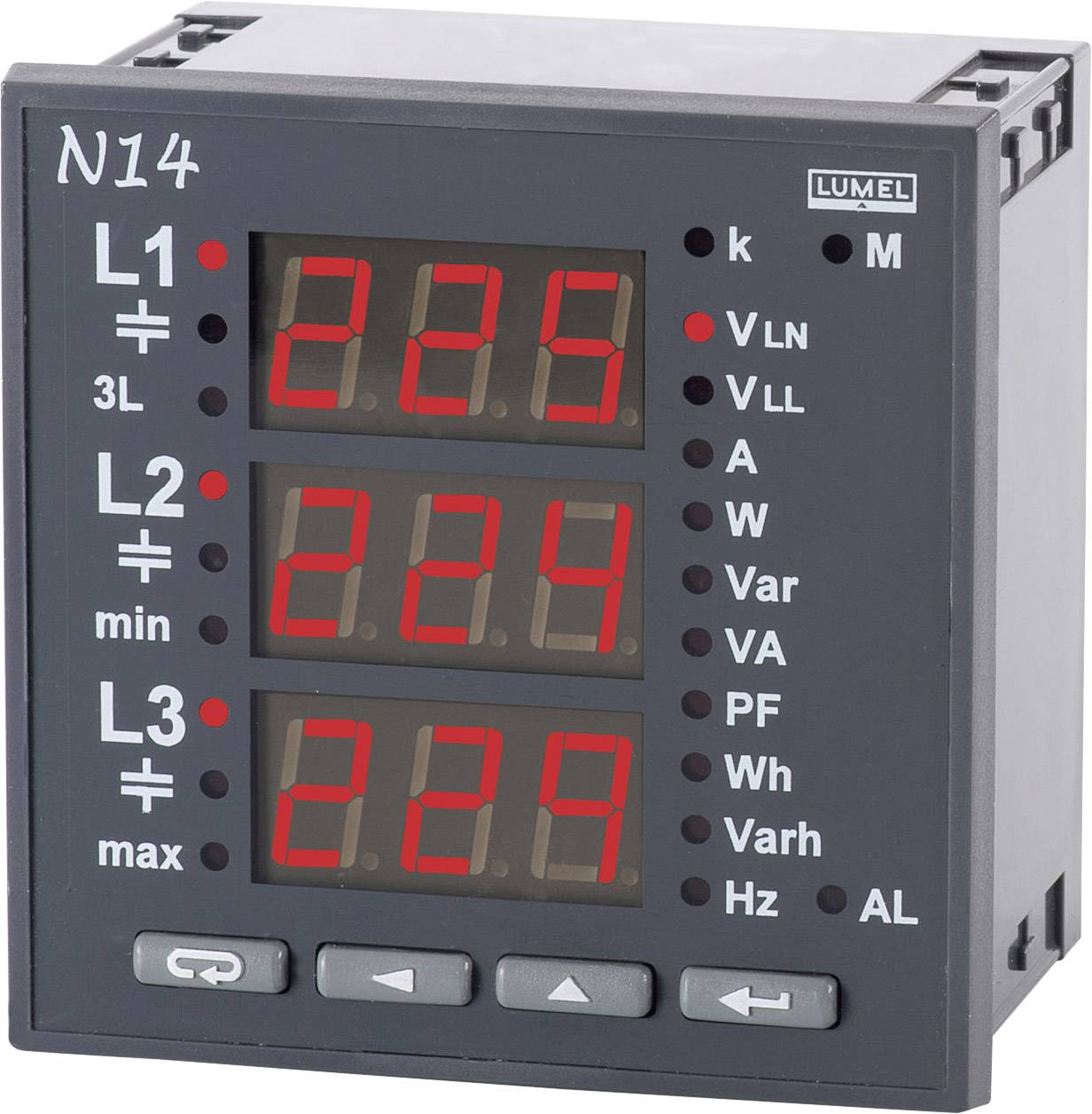

Digitální displej se třemi červenými LED displeji, které zobrazují napěťové hodnoty L1, L2 a L3 ve voltech. Vlevo jsou popisy.

Datasheety: (PDF)

Doručení: Pá 4. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 693,39 Kč / kus)

6 693,39 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Programovatelný 3fázový multimetr

Montážní rozměry 96 x 96 mm
Multifunkční měřící přístroj
LED displej
Rozhraní RS-485 Modbus
Pro transformátor se sekundárním proudem 5 A

Technické parametry

Měřicí funkce: frekvence
proud
zdánlivý výkon
Napětí
slepý výkon
činný výkon
cos phi
Činný výkon

Typ: N14 22008

Technologie displeje: LED

: IP40 (čelní strana)

Montážní šířka: 96 mm

Montážní výška: 96 mm

Rozm.: (d x š x v) 77 x 96 x 96 mm

Hmotnost: 300 g

Kategorie měření: CAT III 600 V

Šířka: 96 mm

V: 96 mm

Délka: 77 mm

Rozhraní: RS485

Rozhraní: RS-485

Připojení: Šroubové svorky

Místa: 3 x 3

Zobrazení: LED

Montážní rozměry: 96 x 96 mm

Napájení: 85 - 253 V/AC

Ke stažení

List technických údajů

List technických údajů 1384098 Programovatelný 3fázový multimetr Lumel N14 22008 N/A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1384098 Programovatelný 3fázový multimetr Lumel N14 22008 N/A

Popis

Multifunkční měřící přístroj. Přístroj zobrazí parametry 3fázového střídavého proudu: napětí, proud, činný výkon, jalový výkon, účiník, frekvence, činná a jalová energie. Měrné veličiny se zobrazují střídavě nebo je lze přepnout stisknutím tlačítka. Pomocí tlačítek lze hodnoty vynulovat.

Programovatelný, digitální, panelový měřič N14 je určen pro měření parametrů symetricky a nesymetricky zatížených 3fázových sítí se 3 nebo 4 vodiči. Naměřené veličiny jsou současně zobrazeny a digitálně přeneseny. Umožňuje ovládání a optimalizaci elektrických přístrojů a průmyslových systémů a zařízení. Měří efektivní hodnotu napětí a proudu, činný, zdánlivý a jalový výkon, účiník, činnou a zdánlivou energii, frekvenci a průměrný 15min činný výkon. Hodnoty napětí a proudu jsou násobeny nastavenými hodnotami napětí a proudu měniče. Zobrazení energie a výkonu zohledňuje naprogramované převodní hodnoty. Každá hodnota měřené veličiny může být přenesena do hlavního systému pomocí RS-485 rozhraní. Reléový výstup signalizuje překročení hodnoty zvolené veličiny.
Impulzní výstup je určen pro kontrolu spotřeby 3fázové činné energie.
