Name: Phoenix Contact REL-PR3-125DC/3X21, 2909056 relé, 440 V/AC, 16 A, 50 ks
Brand: Phoenix Contact
SKU: 2225760
Availability: InStock

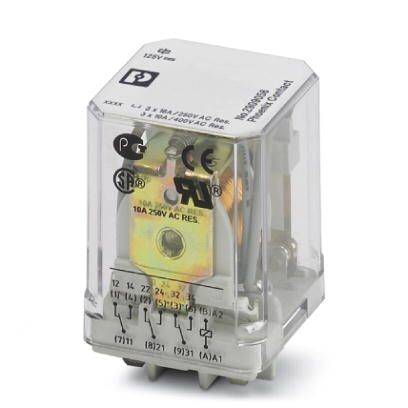

Průhledný elektrický relé s několika svorkami, na kterém jsou vyznačeny technické specifikace jako '10A 250V AC'.

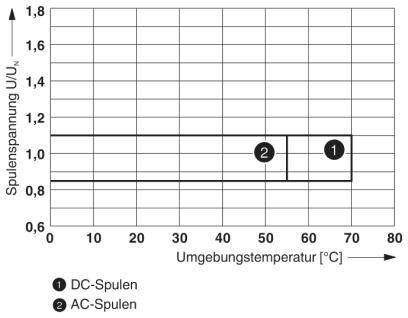

Graf zobrazuje napětí cívky v závislosti na okolní teplotě. Linie 1 (stejnosměrné cívky) od 0°C do 70°C. Linie 2 (střídavé cívky) od 40°C do 60°C.

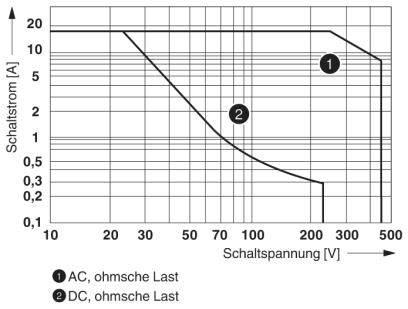

Graf ukazuje srovnání spínacího proudu v rozsahu střídavého (AC) a stejnosměrného (DC) odporového zatížení při spínacím napětí od 10 do 500 V.

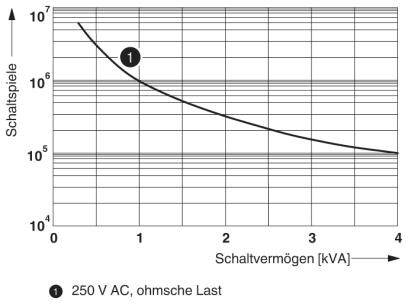

Graf znázorňuje vztah mezi spínacími cykly a spínací schopností v kVA pro 250 V AC, odporovou zátěž. Linie klesá od 10^7 do 10^3.

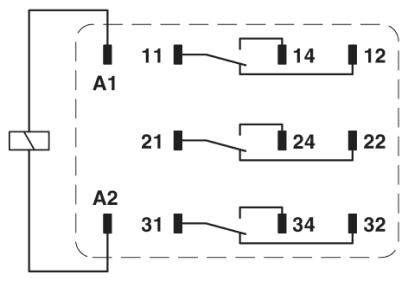

Diagram schématu zapojení se třemi obvody: 11-14, 21-24 a 31-34, vzájemně propojené svorkami A1 a A2.

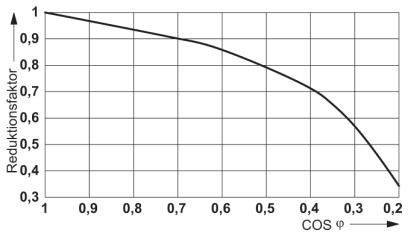

Graf ukazuje redukční faktor v závislosti na cos φ. Křivka klesá z hodnoty 1 při 0,9 cos φ na 0,3 při 0,2 cos φ.

1/6

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

relé

Jmenovité napětí cívky

125 V/DC

Typ kontaktu

3 přepínací kontakty

Spínací napětí (max.)

440 V/AC

Datasheety: (PDF)

Doručení: Po 19. 10.

73 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 50 ks)

Celková cena (14 805,79 Kč / kus)

14 805,79 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: RT I
Typické vstupní proud při UN: 11 mA
Minimální spínací napětí: 10 V (při 24 mA)
Spínací proud minimální: 10 mA (při 24 V)
Zapínací proud maximálně: 50 A (20 ms. Spínací kontakt)
Abschaltleistung (ohmická zátěž) maximálně:
384 W (při 24 V/DC)
108 W (při 60 V DC)
52 W (při 110 V/DC)
70 W (při 220 V/DC)
Impulzní rázové napětí: 4 kV
Izolace: základní izolace
Stupeň znečištění: 3
Kategorie přepětí: III

Druh obalu: Piece

Kategorie produktu: relé

Typ: REL-PR3-125DC/3X21

Jmenovité napětí cívky: 125 V/DC

Typ kontaktu: 3 přepínací kontakty

Materiál kontaktu: AgNi

Spínací napětí (max.): 440 V/AC

Spínací proud (max.): 16 A

Max. spínací výkon: 384 W

Připojení: konektor

Izolační napětí: 250 V/AC

Reakční doba: 20 ms

Čas rozpadu: 15 ms

Mechanická životnost: 10⁷ spínacích cyklů

Vlastnosti: zásuvné

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 38.6 mm

V: 36.1 mm

Hloubka: 45.5 mm

Rozm.: (š x v x h) 38.6 x 36.1 x 45.5 mm

Obsah: 50 ks

Splňuje RoHS: ano

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Spínací napětí (max.)

Spínací proud (max.)

Druh obalu

Typ kontaktu

Jmenovité napětí cívky

Phoenix Contact REL-IR2/L- 24AC/2X21, 2903666 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225507

Doručení: St 27. 1. 2027

Conrad Electronic

konektor

250 V DC/AC

12 A

Piece

2 přepínací kontakty

24 V/AC

Min.: 1

Násobky: 1

1 706,61 Kč^*

Phoenix Contact REL-IR2/L-120AC/2X21, 2903667 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225508

Doručení: Po 19. 10.

110 Set(y)Conrad Electronic

konektor

250 V DC/AC

12 A

Piece

2 přepínací kontakty

120 V/AC

Min.: 1

Násobky: 1

1 747,93 Kč^*

Phoenix Contact REL-IR2/L-230AC/2X21, 2903668 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225509

Doručení: Po 19. 10.

50 Set(y)Conrad Electronic

konektor

250 V DC/AC

12 A

Piece

2 přepínací kontakty

230 V/AC

Min.: 1

Násobky: 1

1 747,93 Kč^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21, 2903662 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225503

Doručení: Po 19. 10.

1 Set(y)Conrad Electronic

konektor

250 V DC/AC

12 A

Piece

2 přepínací kontakty

60 V/DC

Min.: 1

Násobky: 1

1 747,93 Kč^*

Phoenix Contact REL-IR2/LDP-125DC/2X21, 2903664 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225505

Doručení: Po 19. 10.

146 Set(y)Conrad Electronic

konektor

250 V DC/AC

12 A

Piece

2 přepínací kontakty

125 V/DC

Min.: 1

Násobky: 1

1 789,26 Kč^*

Phoenix Contact REL-IR4/L- 24AC/4X21AU, 2903683 relé, 30 V/AC, 50 mA, 10 ks

Objednací číslo:2225522

Doručení: St 27. 1. 2027

Conrad Electronic

konektor

30 V/AC

50 mA

Piece

4 přepínací kontakty

24 V/AC

Min.: 1

Násobky: 1

2 004,13 Kč^*

Phoenix Contact REL-IR4/L-120AC/4X21, 2903687 relé, 250 V DC/AC, 6 A, 10 ks

Objednací číslo:2225524

Doručení: St 27. 1. 2027

Conrad Electronic

konektor

250 V DC/AC

6 A

Piece

4 přepínací kontakty

120 V/AC

Min.: 1

Násobky: 1

1 747,93 Kč^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21, 2903676 relé, 250 V DC/AC, 6 A, 10 ks

Objednací číslo:2225517

Doručení: Po 19. 10.

1 Set(y)Conrad Electronic

konektor

250 V DC/AC

6 A

Piece

4 přepínací kontakty

12 V/DC

Min.: 1

Násobky: 1

1 747,93 Kč^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU, 2903669 relé, 30 V/AC, 50 mA, 10 ks

Objednací číslo:2225510

Doručení: Po 19. 10.

10 Set(y)Conrad Electronic

konektor

30 V/AC

50 mA

Piece

4 přepínací kontakty

12 V/DC

Min.: 1

Násobky: 1

2 238,84 Kč^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU, 2903671 relé, 30 V/AC, 50 mA, 10 ks

Objednací číslo:2225512

Doručení: Čt 14. 1. 2027

Conrad Electronic

konektor

30 V/AC

50 mA

Piece

4 přepínací kontakty

48 V/DC

Min.: 1

Násobky: 1

2 238,84 Kč^*

Ke stažení

List technických údajů

List technických údajů 2225760 Phoenix Contact REL-PR3-125DC/3X21, 2909056 relé, 440 V/AC, 16 A, 50 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225760 Phoenix Contact REL-PR3-125DC/3X21, 2909056 relé, 440 V/AC, 16 A, 50 ks

Popis

Zásuvné vysoce výkonné relé s kontakty, 3 přepínací kontakty, napětí cívky: 125 V DC

Tento text byl přeložen strojově.

Popis

Zásuvné vysoce výkonné relé s kontakty, 3 přepínací kontakty, napětí cívky: 125 V DC

Tento text byl přeložen strojově.
