Finder 55.34.9.024.0040, 55.34.9.024.0040 zátěžové relé, monostabilní, 1 cívka, 250 V/AC, 7 A, 1 ks

Elektromagnetické relé s průhledným pouzdrem, zobrazující cívku a kontakty. Používá se pro spínání v elektrických obvodech.

Ilustrační obrázek

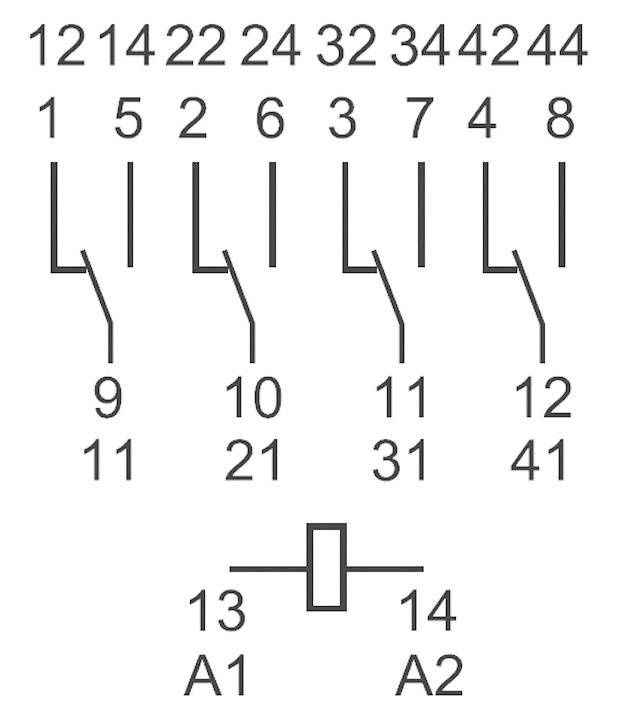

Spínací symbol s 8 spínači, číslovanými od 1 do 8, propojený s čísly 9-14, A1 a A2. Zobrazuje elektrické připojení.

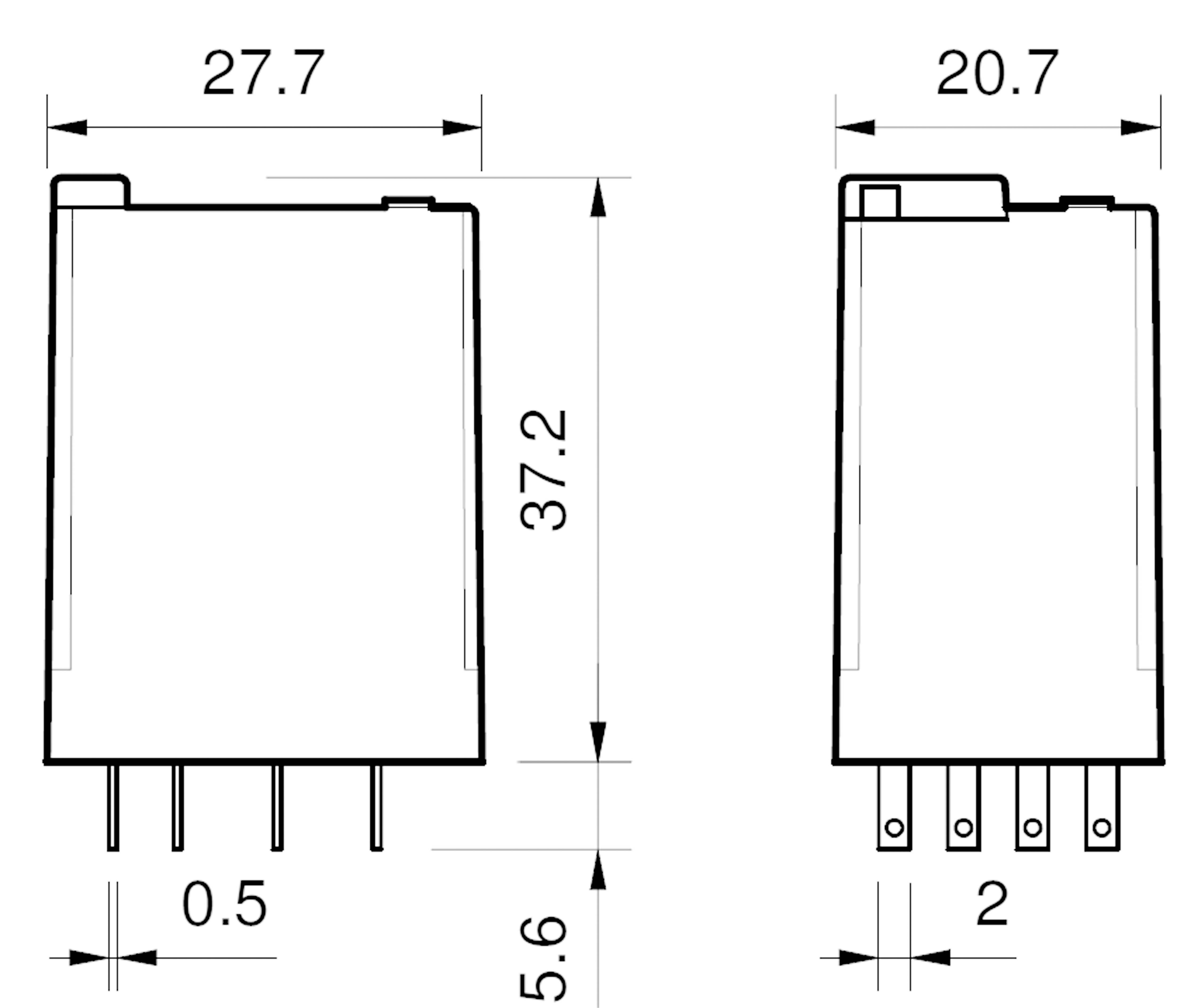

Technický výkres elektronické součástky s rozměry: výška 37,2 mm, šířka 27,7 mm a hloubka 20,7 mm.

1/3

Ilustrační obrázek

Kategorie produktu

zátěžové relé

Jmenovité napětí cívky

24 V/DC

Mód řízení

monostabilní, 1 cívka

Typ kontaktu

4 přepínací kontakty

Spínací napětí (max.)

250 V/AC

Datasheety: (PDF)

Okamžité doručení: St 23. 9.

1382 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (210,74 Kč / kus)

210,74 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Miniaturní relé série 55,34 s 4 přepínacími kontakty

Dodatečné informace:

Technické parametry

Kategorie produktu: zátěžové relé

Typ: 55.34.9.024.0040

Jmenovité napětí cívky: 24 V/DC

Řídicí napětí (min.): 19.2 V/DC

Řídicí napětí (max.): 26.4 V/DC

Mód řízení: monostabilní, 1 cívka

Odpor cívky: 600 Ω

Typ kontaktu: 4 přepínací kontakty

Materiál kontaktu: AgNi

Spínací napětí (max.): 250 V/AC

Spínací proud (max.): 7 A

Max. spínací výkon: 1750 VA

Připojení: plochý konektor 2 mm

Vlastnosti: s testovacím tlačítkem, blokovatelným
s ukazatelem, mechanickým

Min. teplota: -40 °C

Max. teplota: +85 °C

Hmotnost: 357.00

Délka: 27.7 mm

Šířka: 20.7 mm

V: 37.2 mm

Rozm.: (d x š x v) 27.7 x 20.7 x 37.2 mm

Obsah: 1 ks

Splňuje RoHS: ano

Jmenovité napětí: 24 V/DC

Spínací hodnoty: 7 A/250 V/AC

Typ: 55.34.9.024.0040

: 7 A

: 20.7

: 37.2 mm

: 27.7 mm

: 15 A

: NE

: Polarity free

: Mono stable

: NE

: Single contact

: NE

: Plug-in connection

: 24-24 V

: DC

: NE

: 19.2-26.4 V

: DC

: 0

: 0

: 4

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Spínací napětí (max.)

Spínací proud (max.)

Odpor cívky

Druh obalu

Typ kontaktu

Jmenovité napětí cívky

Finder 55.32.9.024.0040 zátěžové relé, monostabilní, 1 cívka, 400 V/AC, 10 A, 10 ks

Objednací číslo:2176979

plochý konektor 2 mm

400 V/AC

10 A

600 Ω

Tray

2 přepínací kontakty

24 V/DC

Finder 55.32.8.230.0040 zátěžové relé, monostabilní, 1 cívka, 400 V/AC, 10 A, 10 ks

Objednací číslo:2176985

plochý konektor 2 mm

400 V/AC

10 A

17000 Ω

Tray

2 přepínací kontakty

230 V/AC

Finder 55.32.9.012.0040 zátěžové relé, monostabilní, 1 cívka, 400 V/AC, 10 A, 10 ks

Objednací číslo:2177170

plochý konektor 2 mm

400 V/AC

10 A

140 Ω

Tray

2 přepínací kontakty

12 V/DC

Finder 55.32.8.024.0040 zátěžové relé, monostabilní, 1 cívka, 400 V/AC, 10 A, 10 ks

Objednací číslo:2177171

plochý konektor 2 mm

400 V/AC

10 A

190 Ω

Tray

2 přepínací kontakty

24 V/AC

Finder 55.13.8.230.0000, 55.13.8.230.0000 zátěžové relé, monostabilní, 1 cívka, 250 V/AC, 10 A, 1 ks

Objednací číslo:2196630

250 V/AC

10 A

3 přepínací kontakty

230 V/AC

Finder 55.13.9.024.0000, 55.13.9.024.0000 zátěžové relé, monostabilní, 1 cívka, 250 V/AC, 10 A, 1 ks

Objednací číslo:2196631

250 V/AC

10 A

3 přepínací kontakty

24 V/DC

Finder 55.14.9.024.0000, 55.14.9.024.0000 zátěžové relé, monostabilní, 1 cívka, 250 V/AC, 7 A, 1 ks

Objednací číslo:2196632

do DPS

250 V/AC

7 A

Piece

4 přepínací kontakty

24 V/DC

Finder 55.32.9.024.0090, 55.32.9.024.0090 zátěžové relé, monostabilní, 1 cívka, 250 V/AC, 10 A, 1 ks

Objednací číslo:2196633

konektor

250 V/AC

10 A

2 přepínací kontakty

24 V/DC

Finder 55.13.8.230.0000, 55.13.8.230.0000-10 zátěžové relé, monostabilní, 1 cívka, 250 V/AC, 10 A, 10 ks

Objednací číslo:2196950

250 V/AC

10 A

Tray

3 přepínací kontakty

230 V/AC

Finder 55.13.9.024.0000, 55.13.9.024.0000-10 zátěžové relé, monostabilní, 1 cívka, 250 V/AC, 10 A, 10 ks

Objednací číslo:2196951

250 V/AC

10 A

Tray

3 přepínací kontakty

24 V/DC

Ke stažení

List technických údajů

List technických údajů 502950 Finder 55.34.9.024.0040, 55.34.9.024.0040 zátěžové relé, monostabilní, 1 cívka, 250 V/AC, 7 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 502950 Finder 55.34.9.024.0040, 55.34.9.024.0040 zátěžové relé, monostabilní, 1 cívka, 250 V/AC, 7 A, 1 ks

Certifikát

Certifikát 502950 Finder 55.34.9.024.0040, 55.34.9.024.0040 zátěžové relé, monostabilní, 1 cívka, 250 V/AC, 7 A, 1 ks

Popis

Provedení

Testovací tlačítko
Mechanická indikace pozice sepnutí.

Doplňující informace

Schválení: VDE, UL, CSA, RINA, GOST, FI, IMQ, S, Nemko, Semko, BEAB, B. Údaje k rozsahu napětí při 20 °C.
