Name: Phoenix Contact REL-MR-24DC/21HC/EX, 2908822 relé, 250 V DC/AC, 16 A, 10 ks
Brand: Phoenix Contact
SKU: 2225755
Availability: BackOrder

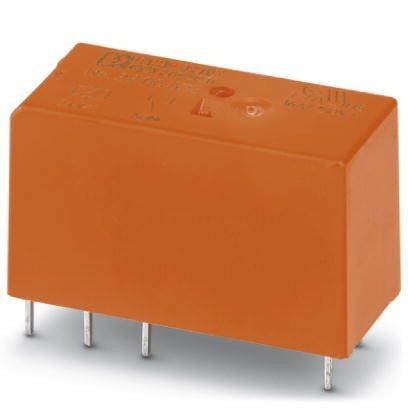

Oranžová, obdélníková elektronická součástka s několika kovovými kolíky na spodní straně. Vypadá to, že se jedná o relé.

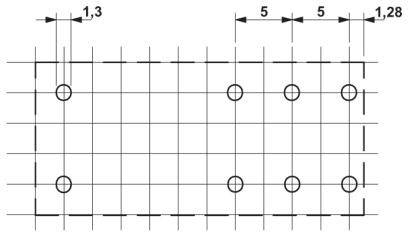

Technický výkres obdélníkové mřížky s rovnoměrnými rozestupy. Kruhy označují specifické pozice; rozměry jsou vyznačeny.

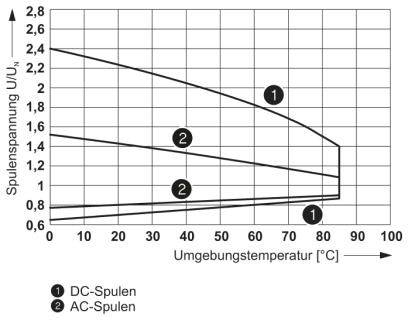

Graf zobrazuje napětí (U/UN) v závislosti na okolní teplotě (°C) pro stejnosměrné a střídavé cívky. Napětí klesá se zvyšující se teplotou.

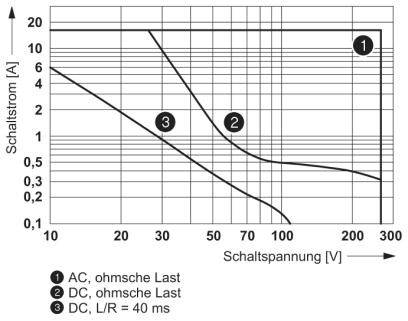

Graf se třemi křivkami: AC, DC, DC s L/R=40 ms. Osa X: Spínací napětí (V) 0-300, osa Y: Spínací proud (A) 0-4. Zobrazuje vztah mezi proudem a napětím.

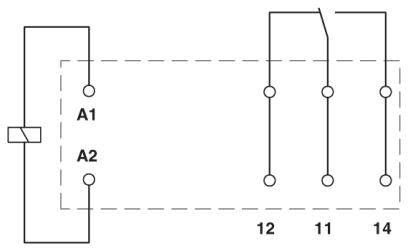

Schéma zapojení relé s svorkami A1 a A2 pro cívku a spínacími kontakty 12, 11 a 14, které řídí elektrický obvod.

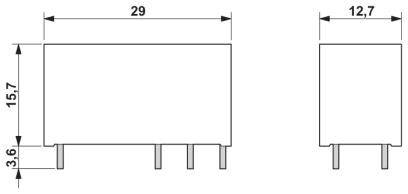

Technický výkres obdélníkového elektronického komponenty s rozměry: 29 mm dlouhý, 15,7 mm vysoký, 12,7 mm široký, 3,6 mm vzdálenost spodních pinů.

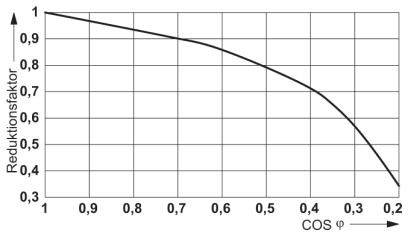

Graf znázorňuje křivku redukčního faktoru v závislosti na cos φ. Redukční faktor klesá z 1 při cos φ rovném 1 na 0,3 při cos φ rovném 0,2.

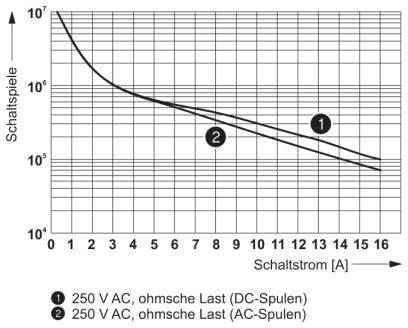

Graf ukazuje spínací charakteristiky v závislosti na spínacím proudu. Dvě křivky označují typy zátěže: '250 V AC, odporová zátěž (DC cívky)' a '250 V AC, odporová zátěž (AC cívky)'.

1/8

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

relé

Jmenovité napětí cívky

24 V/DC

Typ kontaktu

1 přepínací kontakt

Spínací napětí (max.)

250 V DC/AC

Datasheety: (PDF)

Doručení: Po 26. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 10 ks)

Celková cena (1 916,53 Kč / kus)

1 916,53 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: RT III
Typické vstupní proud při UN: 17 mA
Minimální spínací napětí: 12 V (při 10 mA)
Spínací proud minimální: 10 mA (při 12 V)
Zapínací proud maximálně: 50 A (20 ms)
Abschaltleistung (ohmická zátěž) maximálně:
384 W (při 24 V/DC)
48 W (při 60 V DC)
50 W (při 110 V/DC)
80 W (při 220 V/DC)
Stupeň znečištění: 3
Kategorie přepětí: III

Druh obalu: Piece

Kategorie produktu: relé

Typ: REL-MR-24DC/21HC/EX

Jmenovité napětí cívky: 24 V/DC

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgNi

Spínací napětí (max.): 250 V DC/AC

Spínací proud (max.): 16 A

Max. spínací výkon: 384 W

Připojení: pájené

Reakční doba: 7 ms

Čas rozpadu: 3 ms

Mechanická životnost: 3x 10⁷ spínacích cyklů

Vlastnosti: odolné vůči omývání (RT III)

Min. teplota: -40 °C

Max. teplota: +85 °C

Šířka: 12.7 mm

V: 29 mm

Hloubka: 15.7 mm

Rozm.: (š x v x h) 12.7 x 29 x 15.7 mm

Obsah: 10 ks

Splňuje RoHS: ano

UKCA: Ano
