Ilustrační obrázek

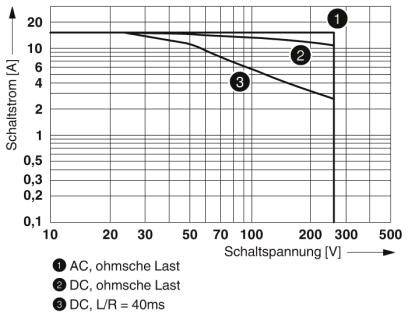

![Graf ukazuje spínací proud [A] v závislosti na spínacím napětí [V] pro AC, DC a DC s L/R=40 ms. Obsahuje tři křivky pro ohmické zátěže.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002225723TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Ilustrační obrázek

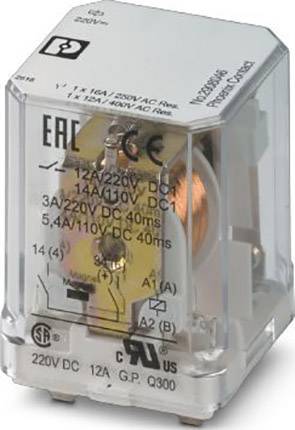

Phoenix Contact REL-PR1-220DC/1/MB, 2908046 relé, 440 V/AC, 16 A, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
relé
Jmenovité napětí cívky
220 V/DC
Typ kontaktu
1 spínací kontakt
Spínací napětí (max.)
440 V/AC
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
321,49 Kč
3
6% = 17,78 Kč
303,71 Kč
5
8% = 24,92 Kč
296,57 Kč
10
9% = 29,61 Kč
291,88 Kč
25
11% = 34,94 Kč
286,55 Kč
50
13% = 40,86 Kč
280,63 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (321,49 Kč / kus)
321,49 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Stupeň krytí: RT I
- Typické vstupní proud při UN: 7,3 mA
- Spínací napětí minimální: 5 V (při 24 mA)
- Spínací proud minimální: 5 mA (při 24 V)
- Zapínací proud maximálně: 50 A (20 ms)
- Abschaltleistung (ohmická zátěž) maximálně:
- 384 W (při 24 V/DC)
- 900 W (při 60 V DC)
- 1540 W (při 110 V/DC)
- 2640 W (při 220 V/DC)
- Spínací výkon minimální: 120 mW
- Impulzní rázové napětí: 4 kV
- Stupeň znečištění: 3
- Kategorie přepětí: III
- Druh obalu
Piece
- Kategorie produktu
relé
- Typ
REL-PR1-220DC/1/MB
- Jmenovité napětí cívky
220 V/DC
- Typ kontaktu
1 spínací kontakt
- Materiál kontaktu
AgNi
- Spínací napětí (max.)
440 V/AC
- Spínací proud (max.)
16 A
- Max. spínací výkon
2640 W
- Připojení
konektor
- Izolační napětí
4 kV
- Reakční doba
20 ms
- Čas rozpadu
15 ms
- Mechanická životnost
2x 10 7 spínacích cyklů
- Vlastnosti
zásuvné
- Min. teplota
-40 °C
- Max. teplota
+70 °C
- Šířka
38.6 mm
- V
36.1 mm
- Hloubka
45.5 mm
- Rozm.
(š x v x h) 38.6 x 36.1 x 45.5 mm
- Obsah
1 ks
- Splňuje RoHS
ano
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2225723 Phoenix Contact REL-PR1-220DC/1/MB, 2908046 relé, 440 V/AC, 16 A, 1 ks
List technických údajů 2225723 Phoenix Contact REL-PR1-220DC/1/MB, 2908046 relé, 440 V/AC, 16 A, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2225723 Phoenix Contact REL-PR1-220DC/1/MB, 2908046 relé, 440 V/AC, 16 A, 1 ks
Popis
Výkonné zásuvné relé s výkonným kontakty, speciálně pro spínání vyšší DC zatížení, 1 spínací kontakt, Blasmagnet, napětí cívky: 220 V DC
