Phoenix Contact MINI MCR-2-U-UI 2902019 dělicí zesilovač 1 ks

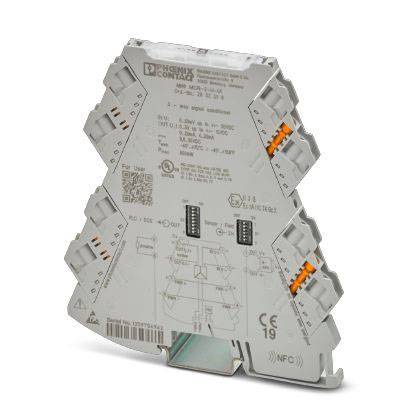

Modul pro oddělení a přeměnu signálů. Propojuje různé signální vedení; barva: šedá s oranžovými prvky.

Ilustrační obrázek

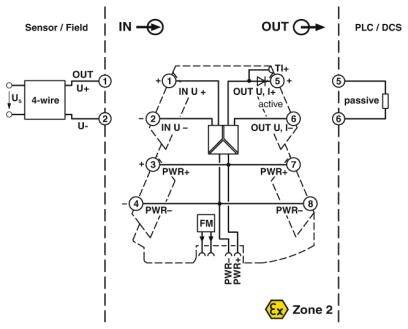

'Schéma zapojení proudové smyčky izolátoru mezi senzorem/polem a PLC/DCS v zóně 2. Znázorňuje 4vodičové a pasivní 2vodičové připojení.'

Diagram 'FM POWER': Vstup vede do zesilovače 'FM POWER' se dvěma výstupy, označenými jako 'U' a 'U,I', které vedou k výstupu.

1/3

Ilustrační obrázek

Kategorie produktu

dělicí zesilovač

Vstupní signál max. (napětí)

33 V

Typ

MINI MCR-2-U-UI

Rozm.

(d x š x v) 119.2 x 6.2 x 109.81 mm

Připojení

šroubovací

Datasheety: (PDF)

Doručení: St 9. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 830,58 Kč / kus)

4 830,58 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20 (není UL shody)
Příkon: ≤ 800 mW (při IOUT = 20 mA, 9,6 V DC, 600 Ω zátěž)
Délka odizolování: 10 mm
Průřez vodiče AWG: 24 ... 12 (flexibilní)
Počet kanálů: 1
Stupeň znečištění: 2
Přepěťová kategorie: II
Materiál krytu: PBT
Barva: šedá
Max. výstupní proud: 22 mA
Zátěž/výstupní zatížení proudového výstupu: ≤ 600 Ω (při 20 mA)
Bemessungsisolationsspannung: 300 V
Montážní poloha: libovolná
Počet vstupů: 1
Počet výstupů: 1
Zátěž/výstupní zatížení výstupu napětí: ≥ 10 kΩ

Typ: MINI MCR-2-U-UI

Kategorie produktu: dělicí zesilovač

Vstupní signál max. (napětí): 33 V

Rozm.: (d x š x v) 119.2 x 6.2 x 109.81 mm

Připojení: šroubovací

Provozní napětí: 9.6 - 30 V/DC

Provozní napětí max.: 30 V/DC

Min. provozní napětí: 9.6 V/DC

Vstupní odpor: 10 kΩ

Obsah: 1 ks

Šířka: 6.2 mm

V: 109.81 mm

Délka: 119.2 mm

Příkon proudu: 25 mA

Max. okolní teplota: +70 °C

Min. okolní teplota: -40 °C

Flexibilní průměr (max.): 1.5 mm²

Pevný průřez (max.): 2.5 mm²

Průřez flexibilní (min.): 0.2 mm²

Průřez pevný (min.): 0.2 mm²

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2140983 Phoenix Contact MINI MCR-2-U-UI 2902019 dělicí zesilovač 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2140983 Phoenix Contact MINI MCR-2-U-UI 2902019 dělicí zesilovač 1 ks

Popis

3cestný izolační zesilovač s dodatečným pěnovými obdélníky pro zapnutí/výstup pro galvanické oddělení a převod analogových signálů v mV a v oblasti jak unipolární i bipolární. Šroubové připojovací technika, standardní konfigurace.

Tento text byl přeložen strojově.
