Phoenix Contact MINI MCR-2-CVCS 2902064 dělicí zesilovač 1 ks

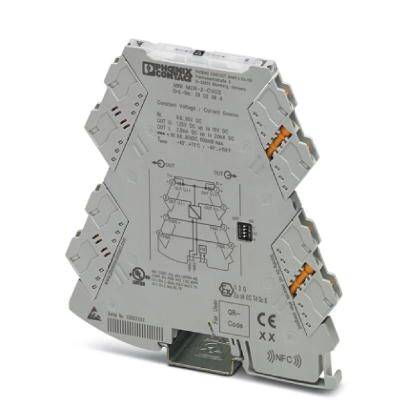

Šedý elektrický signální konvertor, montovatelný na DIN lištu, s několika připojovacími svorkami a technickými štítky.

Ilustrační obrázek

Blokové schéma zesilovače se vstupním (IN) a výstupním signálem (OUT), včetně sekcí pro napájení ('Power'), FM a napětí ('Ucv', 'Icc').

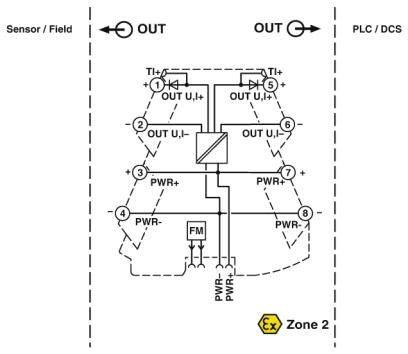

Diagram bezpečnostní dělicí bariéry pro zónu 2. Znázorňuje propojení senzoru s PLC/DCS včetně plus a mínus svorek.

1/3

Ilustrační obrázek

Kategorie produktu

dělicí zesilovač

Vstupní signál max. (napětí)

30 V

Typ

MINI MCR-2-CVCS

Rozm.

(d x š x v) 119.2 x 6.2 x 109.81 mm

Připojení

šroubovací

Datasheety: (PDF)

Doručení: Po 7. 9.

10 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 280,17 Kč / kus)

4 280,17 Kč

Bez DPH.

Doprava zdarma

Už jen 10 Ks skladem!

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20 (není UL shody)
Příkon:< 1,1 W (9,6 V/DC)
Délka odizolování: 10 mm
Průřez vodiče AWG: 24 ... 12 (flexibilní)
Stupeň znečištění: 2
Přepěťová kategorie: II
Materiál krytu: PBT
Barva: šedá
Max. výstupní proud: 20 mA
Zátěž/výstupní zatížení proudového výstupu: ≤ 600 Ω (20 mA)
Bemessungsisolationsspannung: 300 V (efektivní)
Montážní poloha: libovolná

Typ: MINI MCR-2-CVCS

Kategorie produktu: dělicí zesilovač

Vstupní signál max. (napětí): 30 V

Rozm.: (d x š x v) 119.2 x 6.2 x 109.81 mm

Připojení: šroubovací

Provozní napětí: 9.6 - 30 V/DC

Provozní napětí max.: 30 V/DC

Min. provozní napětí: 9.6 V/DC

Vstupní signál (napětí): 9.6 V/DC - 30 V/DC

Obsah: 1 ks

Šířka: 6.2 mm

V: 109.81 mm

Délka: 119.2 mm

Příkon proudu: 42 mA

Max. okolní teplota: +70 °C

Min. okolní teplota: -40 °C

Flexibilní průměr (max.): 1.5 mm²

Pevný průřez (max.): 2.5 mm²

Průřez flexibilní (min.): 0.2 mm²

Průřez pevný (min.): 0.2 mm²

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2225455 Phoenix Contact MINI MCR-2-CVCS 2902064 dělicí zesilovač 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225455 Phoenix Contact MINI MCR-2-CVCS 2902064 dělicí zesilovač 1 ks

Popis

Konstantního napětí/zdroj proudu s připojovací technikou, vstupní napětí: 9,6 V DC ... 30 V DC. Výstupní napětí: 1,25 V ... 10 V DC nebo výstupní proud: 2,5 mA ... 20 mA. Lze konfigurovat pomocí DIP spínače. Šroubové připojení.
