Name: Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM kombinovaný chránič proti přepětí 1 ks
Brand: Phoenix Contact
SKU: 3579768
Availability: SoldOut

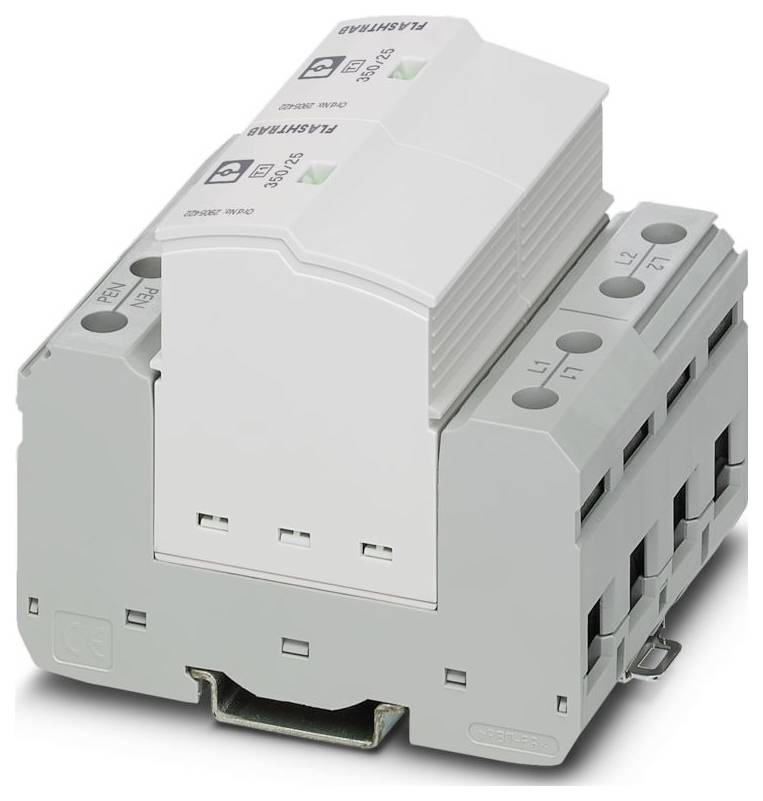

Šedé, modulární elektronické zařízení s více sloty a štítky namontované na DIN lištu, používané k ochraně obvodů nebo jejich řízení.

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (12 318,18 Kč / kus)

12 318,18 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: SEC Family
ZKUŠEBNÍ TŘÍDA IEC: I / II;I;T1 / T2; T1
Provedení: Modul nosné lišty lze zapojit, dvoudílné
Počet pólů 2
Hlášení o ochraně proti přepětí: Optická a telekomunikační kontakt
JMENOVITÉ NAPĚTÍ UN: 240/415 V AC (TN-C)
Zobrazení / hlášení na dálku: Zobrazení / hlášení na dálku
Spínací funkce: Přepínací kontakt
Typ připojení: Zasouvací/šroubové připojení přes COMBICON
Závit šroubů: M2
Utahovací moment: 40 lbf-in.
Flexibilní průřez vodiče: 0,14 mm² 1,5 mm²
Tuhý průřez vodiče: 0,14 mm²... 1,5 mm²
Průřez vodiče AWG: 3... 2
Šířka: 71,2 mm
Výška: 95,2 mm
Hloubka: 74,5 mm
Dílek stupnice 4 TE
Třída hořlavosti podle UL 94: V-0
Materiál pouzdra: PA 6.6-FR 20 % GF; PBT-FR
Mechanické údaje: Mechanické údaje
Otevřená boční stěna: Ne
Směr působení: 2L-Pen
Maximální trvalé napětí UC: 350 v AC
Jmenovitý výbojový proud (8/20) µs: 25 kA
Celkový svodový proud ITOMs (10/350) µs: 50 kA
Doba odezvy TA: ≤ 100 ns
Okolní podmínky: Okolní podmínky
Ochrana: IP20 (pouze při použití všech míst sevření)
Teplota okolí (provoz): -40 °C ... 80 °C
Okolní teplota (skladování/transport): -40 °C... 80 °C
Nadmořská výška: ≤ 2000 m (amsl)
Normy/předpisy: EN 61643-11
Poznámka: 2012
Způsob montáže: Nosná lišta: 35 mm
EN TYP: T1 / T2; T1
NAPÁJECÍ SYSTÉM IEC: TN-C.
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 2
Jmenovitá frekvence FN: 50 Hz (60 Hz)
CTI hodnota materiálu: 600
Z IZOLAČNÍCH MATERIÁLŮ: PA6.6-FR 20% GF; PBT-FR
Skupina materiálů: I
OCHRANNÉ CESTY: L-L; L-G
Maximální svodový proud Imax (8/20) µs: 50 kA
Zkušební proud zábleskového světla (10/350) µs, nabíjení: 12,5 AS
Zkušební proud zábleskového světla (10/350) µs, specifická energie: 160 kJ/Ω
Zkušební proud zábleskového světla (10/350) µs, hodnota elektrické sítě Imp: 25 kA
Schopnost následné proudové páječky IFI: 100 kA (264 v AC)
Ochranná hladina Up: ≤ 1,5 kV
Zbytkové napětí Ures: ≤ 1,5 kV (při in)
Reakční rázové napětí při 6 kV (1,2/50) µs: ≤ 1,5 kV
TOV-chování při UT: 415 v AC (5 s / withstand mode); 457 v AC (120 min / wytstand mode)
Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
Odolnost proti nárazům (provoz): 30 g (polosinus / 11 ms / 3x ±X, ±Y, ±z)
Vibrace (provoz): 5g (5 - 500 Hz / 2,5 h / X, Y, z)
UL specifikace: UL
Systém distribuce energie: Delta; Wye; Split fáze
Jmenovitá frekvence 50/60 Hz
SPD typ: 2CA
Označení připojení: Kontakt signalizace defektu
Napájení 125 V AC
Provozní proud: 10 mA AC... 1 A AC; 1 A DC (30 V DC)
Délka odizolování: 7 mm
Kontakt signalizace poruchy: Kontakt signalizace poruchy
Jmenovitý zatěžovací proud IL: 50 A.
Odolnost proti zkratu ISCCR: 100 kA (264 v AC)
Maximální zabezpečení při průchozí kabeláž v: 125 a (gG)
Maximální zabezpečení při přípojové vedení: 315 a (gG)
Maximální trvalé napětí MCOV (L-G) 350 v AC
JMENOVITÉ NAPĚTÍ 240 V AC; 240/415 V AC; 120/240 V AC
Indikace UL / hlášení na dálku: UL indikace / hlášení na dálku
PROVOZNÍ PROUD AC: 1 A AC
UL data o připojení: UL data o připojení
Maximální trvalé napětí MCOV (L-L) 700 v AC
Obecně: Obecně
Další technické údaje: Další technické údaje
EN 61643-11: EN 61643-11
Barva (zástrčka): Světle šedá (RAL 7035)
Barva (základní prvek): Šedá (RAL 7042)
Odolnost proti zkratu (SCCR): 50 kA
JMENOVITÁ NAPĚŤOVÁ OCHRANA VPR (L-L): 2000 V
JMENOVITÁ NAPĚŤOVÁ OCHRANA VPR (L-G): 1500 V
Jmenovitý výbojový proud: 20 kA

Kategorie produktu: kombinovaný chránič proti přepětí

Jmenovité napětí: 240 V/AC
415 V/AC
120 V/AC

Provedení: Dvoudílný modul nosné lišty

: IP20

Číslo výrobce: 2905416

Typ: 1 + 2

Rozm.: (š x v x h) 71.2 x 95.2 x 74.5 mm

Šířka: 71.2 mm

V: 95.2 mm

Hloubka: 74.5 mm

Obsah: 1 ks

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM kombinovaný chránič proti přepětí 1 ks

Objednací číslo:3579768

Není k dispozici

Conrad Electronic

Tento produkt

Min.: 1

Násobky: 1

12 318,18 Kč^*

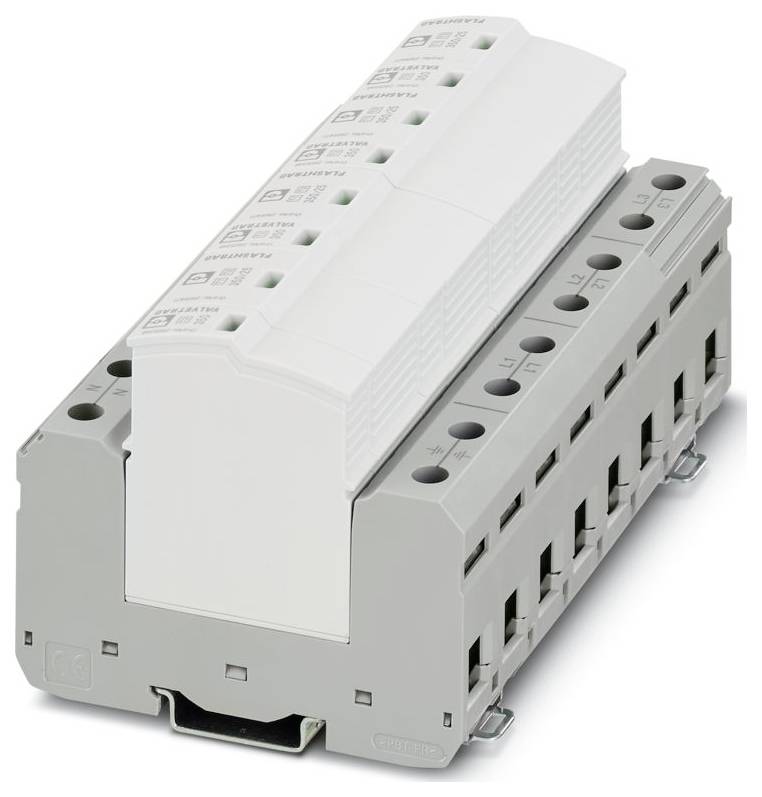

Phoenix Contact 1044386 FLT-SEC-T1+T2-3IT-350/25-FM kombinovaný chránič proti přepětí 0.5 mA 1 ks

Objednací číslo:3562128

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

26 780,99 Kč^*

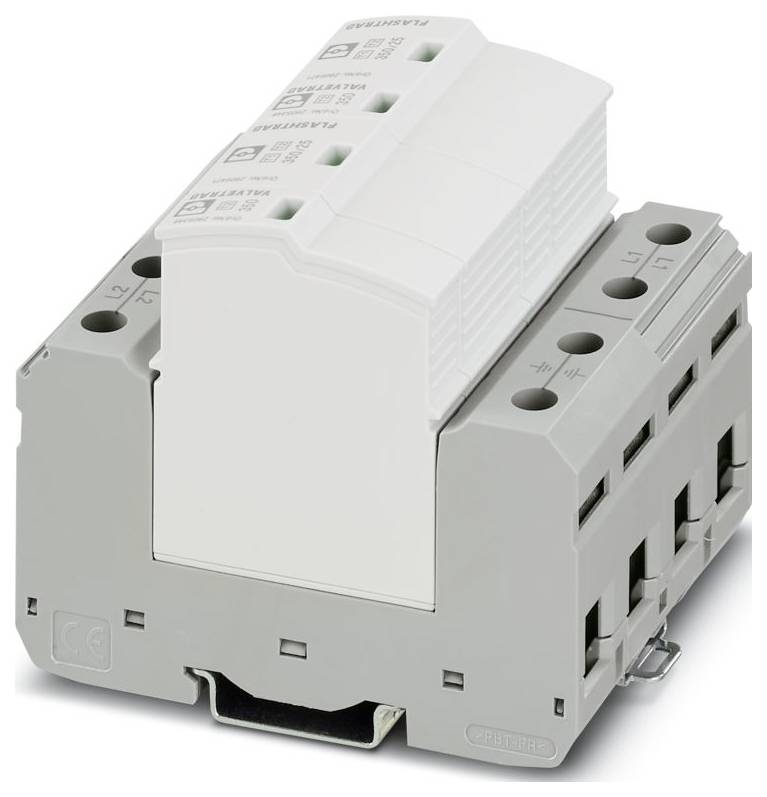

Phoenix Contact 1044388 FLT-SEC-T1+T2-2IT-350/25-FM kombinovaný chránič proti přepětí 25 kA 1 ks

Objednací číslo:3562133

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

15 635,54 Kč^*

Phoenix Contact 1380654 FLT-MB-T1-264/12.5-1+1-UT kombinovaný chránič proti přepětí 0.01 mA 1 ks

Objednací číslo:3588055

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

5 318,18 Kč^*

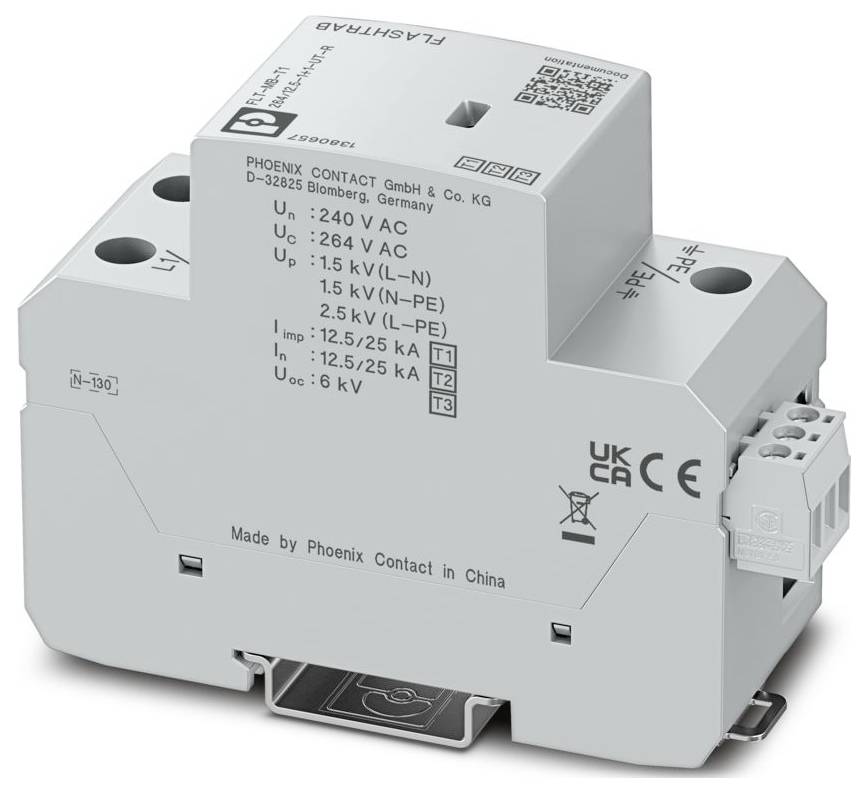

Phoenix Contact 1380657 FLT-MB-T1-264/12.5-1+1-UT-R kombinovaný chránič proti přepětí 0.01 mA 1 ks

Objednací číslo:3588057

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

5 938,02 Kč^*

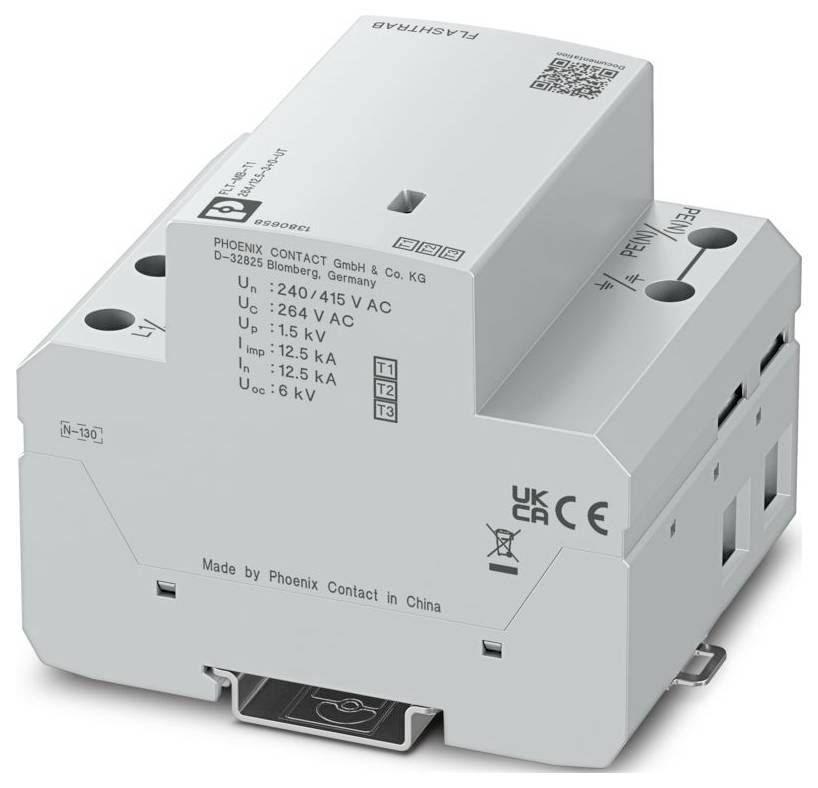

Phoenix Contact 1380658 FLT-MB-T1-264/12.5-3+0-UT kombinovaný chránič proti přepětí 1 ks

Objednací číslo:3588058

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

6 073,55 Kč^*

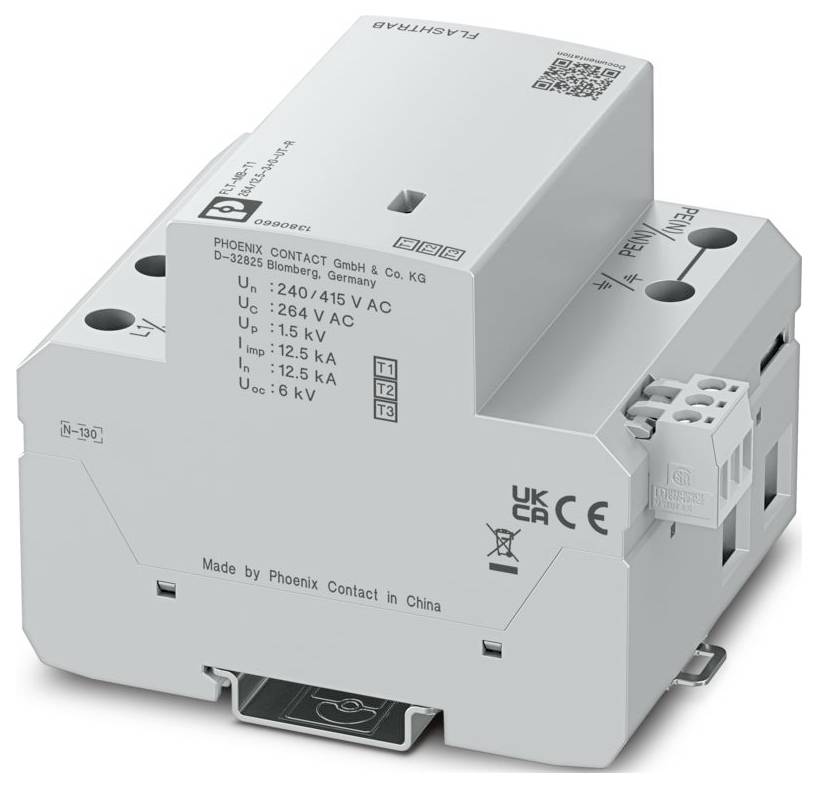

Phoenix Contact 1380660 FLT-MB-T1-264/12.5-3+0-UT-R kombinovaný chránič proti přepětí 12.5 kA Piece 1 ks

Objednací číslo:3588051

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

8 404,13 Kč^*

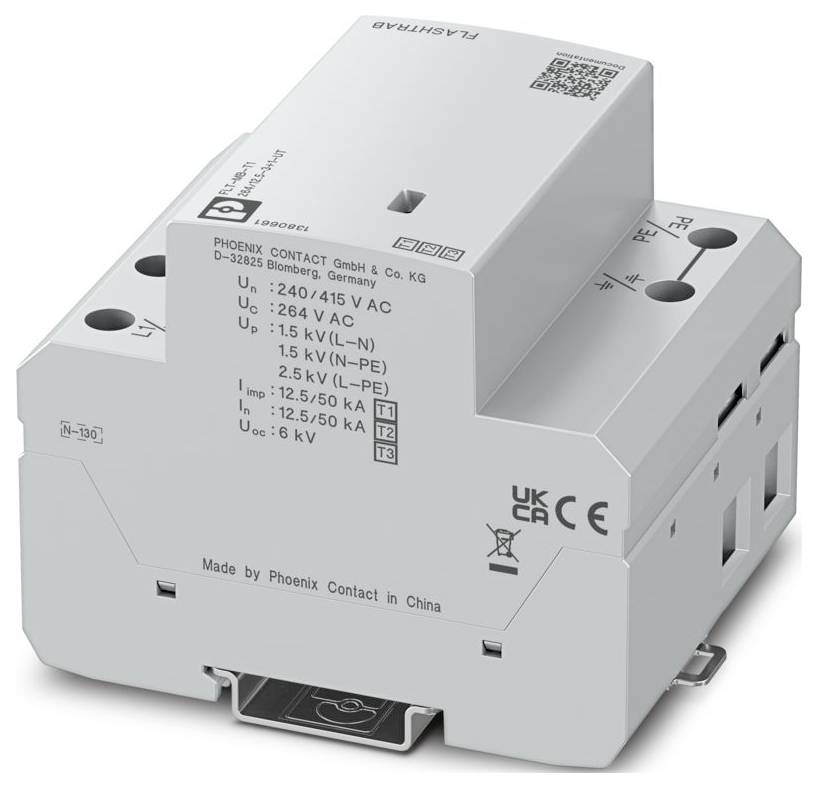

Phoenix Contact 1380661 FLT-MB-T1-264/12.5-3+1-UT kombinovaný chránič proti přepětí 0.01 mA 1 ks

Objednací číslo:3588053

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

8 929,75 Kč^*

Phoenix Contact 1380667 FLT-MB-T1-264/12.5-3+1-UT-R kombinovaný chránič proti přepětí 0.01 mA 1 ks

Objednací číslo:3588060

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

11 809,09 Kč^*

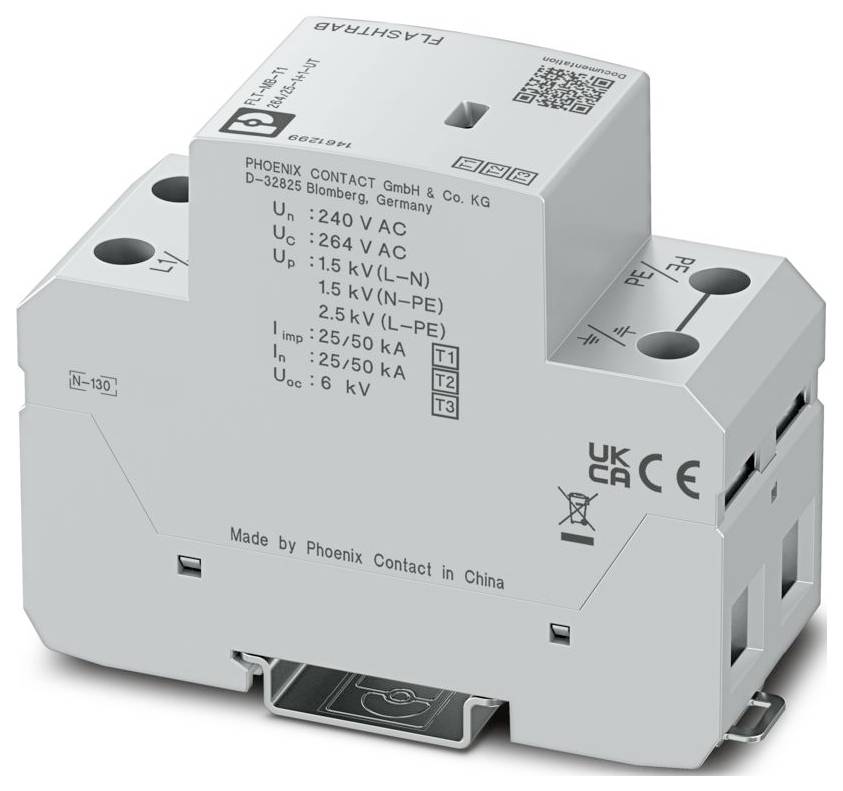

Phoenix Contact 1461299 FLT-MB-T1-264/25-1+1-UT kombinovaný chránič proti přepětí 0.01 mA Piece 1 ks

Objednací číslo:3588232

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

8 194,21 Kč^*

Ke stažení

List technických údajů

List technických údajů 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM kombinovaný chránič proti přepětí 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM kombinovaný chránič proti přepětí 1 ks

Popis

Zábleskový svodič bez zástrčky a svodového proudu, podle toho. Typ 1 / třída I, pro 2fázové rozvodné sítě s kombinovaným PE a N v jednom vodiči (L1, L2, Pen).

Tento text byl přeložen strojově.
