Phoenix Contact 1168940 FLT-SEC-ZP2-3S-255/7.5 kombinovaný chránič proti přepětí 20 kA 1 ks

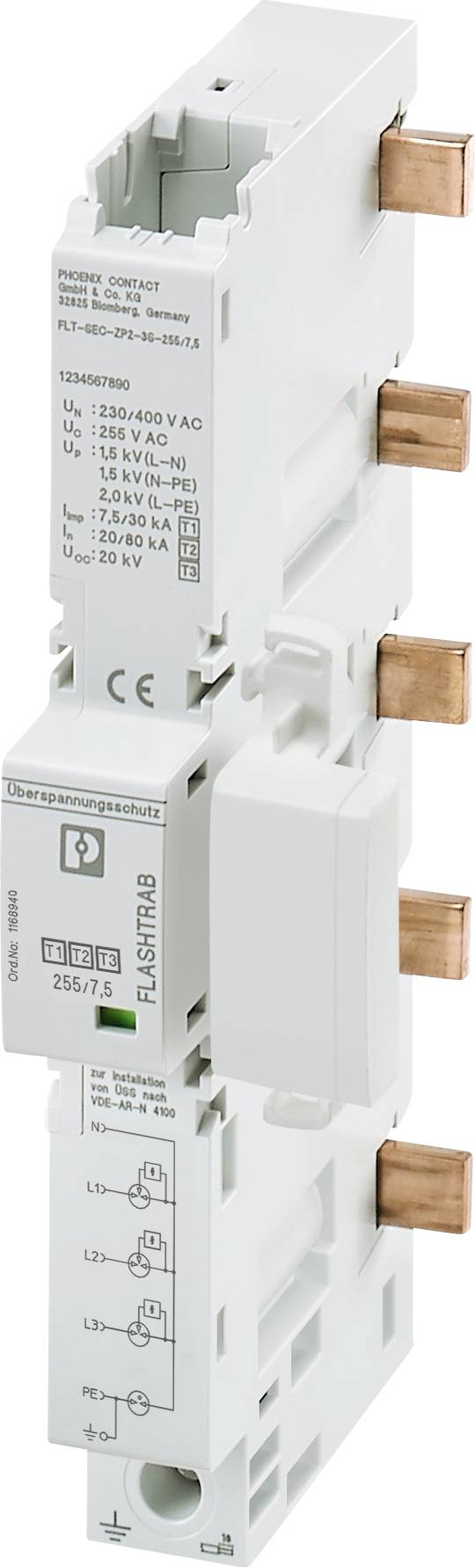

Elektrický výkonový spínač s měděnými svorkami, bílé pouzdro, vytištěné technické detaily a symboly.

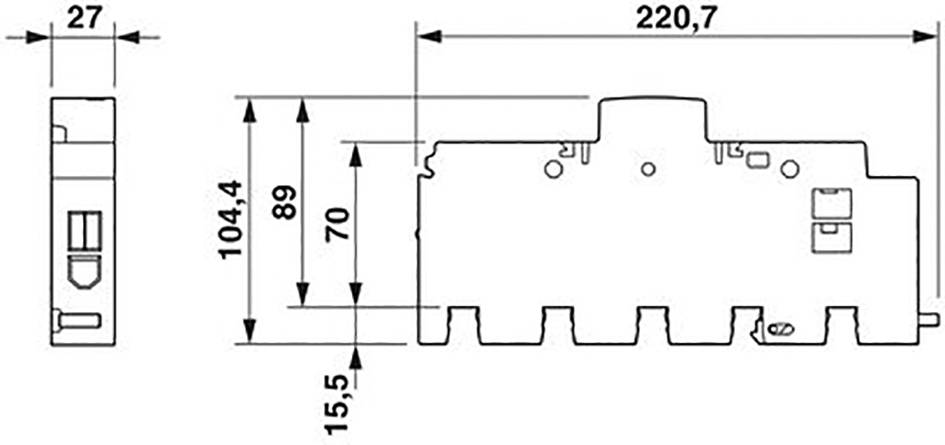

Lineární technický výkres mechanické komponenty s rozměry: výška 104,4 mm, šířka 220,7 mm, hloubka 27 mm.

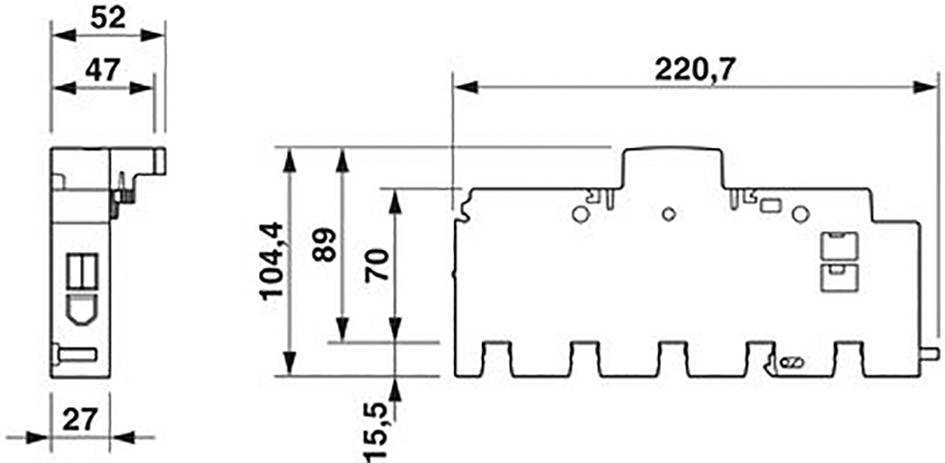

Technický výkres elektrické součástky s rozměry: šířka 220,7 mm, výška 104,4 mm. Zobrazeny různé profily.

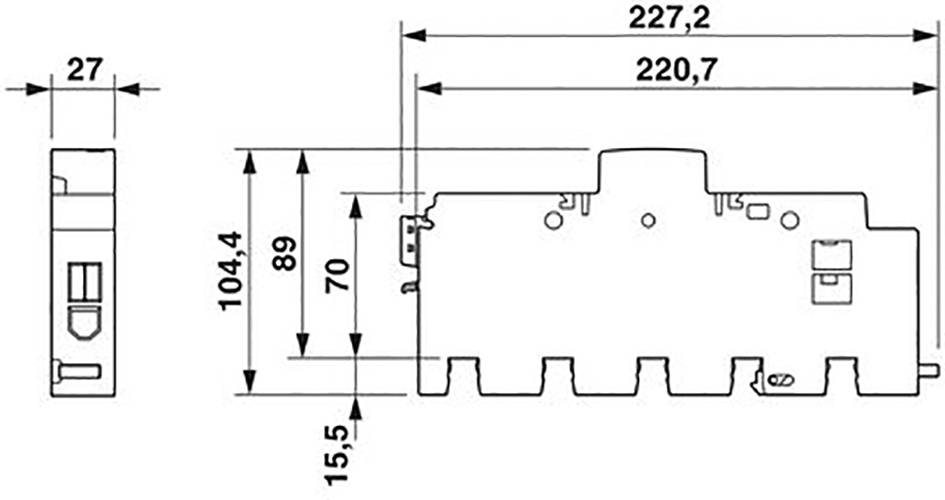

Technický výkres elektrické součástky s rozměry: šířka 227,2 mm, výška 104,4 mm, hloubka 27 mm. Boční a přední pohled.

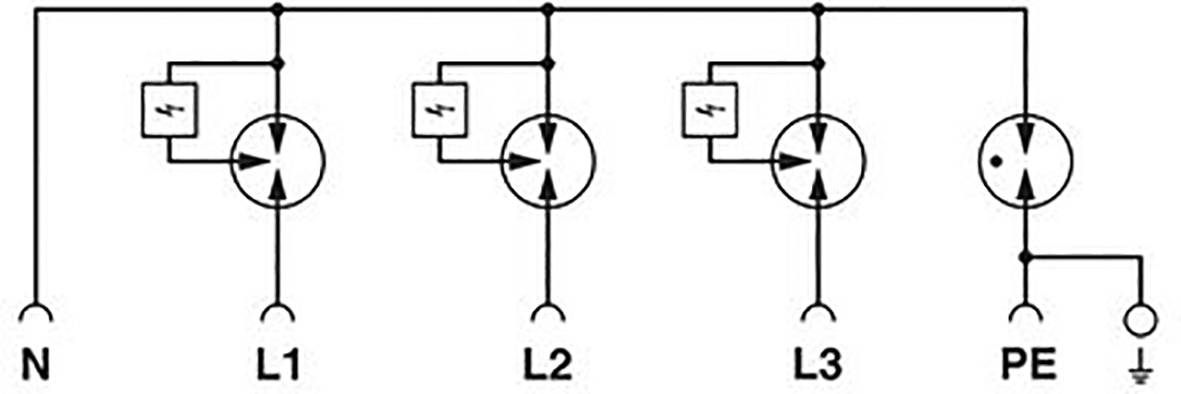

Schéma zapojení třífázového napájení: znázorňuje fáze L1, L2, L3 s pojistkami a nulovým vodičem N, spojeným se zemnicím vodičem PE.

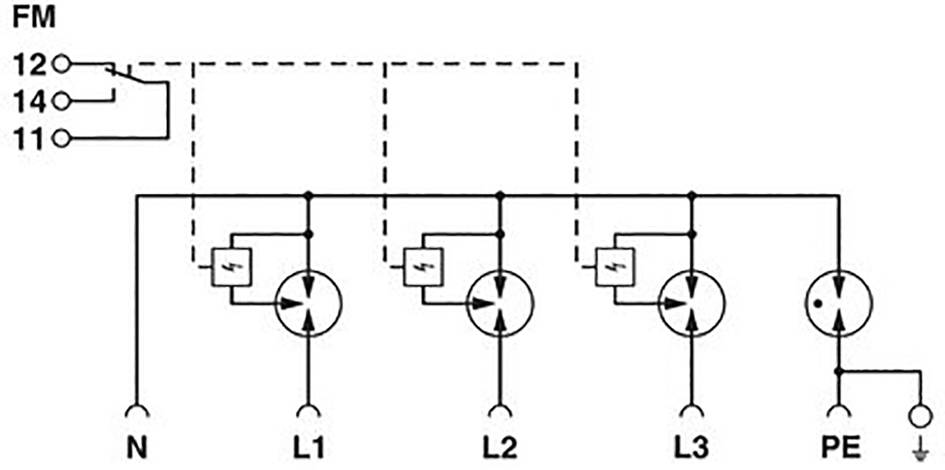

Schéma zapojení třífázového elektrického obvodu s nulovým vodičem (N) a ochranným vodičem (PE), zobrazující připojení fází L1, L2, L3 a pojistkové prvky.

1/6

Datasheety: (PDF)

Okamžité doručení: Po 5. 10.

65 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 875,21 Kč / kus)

2 875,21 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

OCHRANNÉ STOPY: L-N / L-PE / N-PE
Dílek stupnice 1,5 TE
Způsob montáže: Přípojnice 40 mm
Materiál pouzdra: PA 6.6
Stupeň znečištění: 2
Třída hořlavosti podle UL 94: V-0
Konstrukce: Modul přípojnice, jednodílný
Počet pólů: 4
Hlášení o ochraně proti přepětí: Vadné hlášení, hlášení na dálku pomocí volitelného modulu
Maximální trvalé napětí UC: 255 v/AC
Odolnost proti zkratu ISCCR: 25 kA
Maximální zabezpečení při přípojové vedení: 160 a (gG)
Typ připojení: Šroubové připojení
Závit šroubu: M6

Kategorie produktu: kombinovaný chránič proti přepětí

Únikový proud: 20 kA

Jmenovité napětí: 240 V/AC
415 V/AC

Provozní teplota: -40 °C až +80 °C

: IP20

Číslo výrobce: 1168940

Barva: světle šedá

Normy: IEC 61643-11 2011
EN 61643-11 2012 + A11:2018

Rozm.: (š x v x h) 27 x 222.7 x 104.4 mm

Šířka: 27 mm

V: 222.7 mm

Hloubka: 104.4 mm

Obsah: 1 ks

Hmotnost: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2435737 Phoenix Contact 1168940 FLT-SEC-ZP2-3S-255/7.5 kombinovaný chránič proti přepětí 20 kA 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2435737 Phoenix Contact 1168940 FLT-SEC-ZP2-3S-255/7.5 kombinovaný chránič proti přepětí 20 kA 1 ks

Popis

Výhody:
Univerzální použití - hodí se do každé skříně elektroměru díky úzké šířce pouhých 27 mm
Instalace v oblasti předpočítadla díky shodě pro aplikační pravidlo VDE-AR-N 4100 - potvrzeno schválením VDE
Montáž bez nářadí a bezpečná díky univerzálnímu zamykání na 10 mm a 5 mm tlusté kolejnice
Integrace do řízení budov s volitelným modulem pro signalizaci

Svodič bleskového proudu, dle typu 1 / třídy I, pro 3 3fázové napájecí sítě, s odděleným N a PE (L1, L2, L3, PE, N). Vhodný pro vyrovnání potenciálu v zařízeních bez vnější ochrany blesku s i bez napájení z přívodního vedení. Pro montáž na 40 mm přípojnicové systémy.

Tento text byl přeložen strojově.
