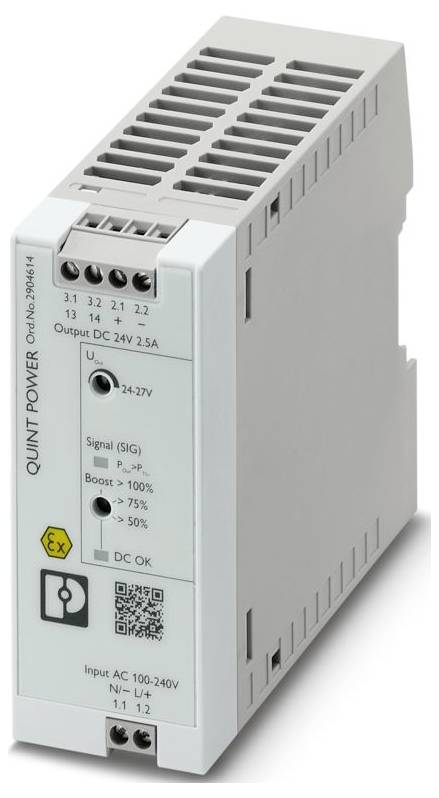

Phoenix Contact 2904614 napájení 24 V/DC 2.5 A 69 VA
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (4 255,37 Kč / kus)
4 255,37 Kč
Bez DPH.
Doprava zdarma
Včetně 14denního práva na vrácení
Hlavní benefity
Napájení
- Výstup 24 V/DC / 2.5 A
- Výkon (max.) 69 VA
- šroubovací
Technické parametry
- Produktová řada: QUINT Power
- Typ připojení: Šroubové připojení
- Šířka: 40 mm
- Výška: 99 mm
- Hloubka: 114 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 70 °C (> 60 °C SNIŽOVÁNÍ: 2,5 %/K)
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: EN 61000-4-18
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: Kategorie přepětí
- Stupeň znečištění: 2
- Vibrace (provoz): 5 Hz 100 Hz rezonanční vyhledávání 2,3 g, 90 min., rezonanční frekvence 2,3 g, 90 min. (Podle DNV GL třídy C)
- Délka odizolování: 8 mm
- Průřez kabelu flexibilní minimálně: 0,14 mm²
- Flexibilní průřez vodiče: Max. 2,5 mm²
- Průřez vodiče minimální: 0,14 mm²
- Pevný průřez vodiče max. 2,5 mm²
- Utahovací moment min. 0,5 Nm
- ATEX: NORMA ATEX
- IECEx: IECEx
- Frekvenční rozsah 50 Hz... 60 Hz
- Označení: CB-Scheme (IEC 61010-1, IEC 61010-2-201)
- Ochranná třída: II
- Frekvence: 60 Hz
- Rozsah jmenovitého vstupního napětí: 100 v AC... 240 V/ AC
- Rozsah vstupního napětí: 110 v DC... 250 V DC - 20 % ... +40 %
- Napětí max. 300 v /AC 30 s.
- Proudový náraz: typ. 10 a (při 25 °C)
- Náběhový proud (I2t): typ. 0,1 A2S
- Omezovač proudového nárazu 10 A.
- Doba přemostění při výpadku sítě: typ. 31 ms (120 v AC); typ. 31 ms (230 v AC)
- ODBĚR PROUDU: 0,75 A (110 V DC); 0,33 A (250 V DC)
- Jmenovitý příkon: 69 VA
- Obvyklé zapnutí: 500 ms
- Zajištění vstupu: 4 a (pomalá, interní)
- Výběr vhodné pojistky pro ochranu vstupu: 6 a... 16 a (charakteristika B, C, D, k nebo srovnatelná)
- Stupeň účinnosti: typ. 93 % (120 v AC); typ. 94 % (230 V AC)
- Jmenovité výstupní napětí: 24 V DC
- Rozsah nastavení výstupního napětí (USET): 24 v DC... 27 v DC (konstantní výkon)
- Jmenovitý výstupní proud (IN): 2,5 A.
- Statistický Boost (ISTAT.Boost): 3,125 a (≤ 40 °C)
- Dynamické Boost (IDYN.Boost): 4 a (≤ 60 °C (on ≤ 5 s/off ≥ 5 s)
- Odolnost proti zkratu: Ano
- Prázdný: Ano
- Odolnost proti zpětnému proudu: ≤ 32 v DC
- Ochrana proti přepětí na výstupu (OVP): ≤ 30 v DC ±2 %
- Zbytkové vlnění: < 40 mVss (při jmenovitých hodnotách)
- Doba náběhu: 50 ms (Uout = 10 % ... 90 %)
- Ztrátový výkon při volnoběhu: Max. < 1 W (120 v AC);< 1 W (230 v AC)
- Ztrátový výkon maximální jmenovité zatížení: < 5 W (120 v AC);< 4 W (230 v AC)
- Ochrana (na sekundární straně): Elektronicky
- Vstup: 2 kV (symetrický); 4 kV (asymetrický)
- Výstup: 1 kV (zkušební úroveň 3 - symetrický); 2 kV (zkušební úroveň 3 - nesymetrický)
- Signál: 4 kV (zkušební stupeň X - nesymetrický)
- Druhy signalizace: LED
- Default: 24 v DC 30 mA 24 v DC pro Uout > 0,9 x uset
- Digitální: 0 v DC 24 v DC 30 mA
- Počet fází: 1
- Izolační napětí vstup/výstup: 4 kV AC (typová zkouška); 3 kV AC (kusová zkouška)
- Spínací frekvence: 90,00 kHz... 110,00 kHz (úroveň pomocného měniče); 50,00 kHz ... 195,00 kHz (základní měnič); 60,00 kHz ... 360,00 kHz (PFC)
- MTBF (IEC 61709, SN 29500): > 2000000 h (25 °C);> 1161000 h (40 °C);> 514000 h (60 °C)
- Délka života (elektrolytické kondenzátory): Délka životnosti (elektrolytické kondenzátory)
- Proud 2,5 A.
- Teplota: 25 °C;
- Čas: 980000 h
- Přídavný text: Zkušební úroveň 2
- Montážní rozměr
- Montážní vzdálenost doprava/doleva (aktivní): 15 mm / 15 mm (pol ≥ 50 %)
- Montážní vzdálenost doprava/doleva (pasivní): 5 mm / 5 mm (Pout ≥ 50 %)
- Montážní vzdálenost nahoře/dole (aktivní): 30 mm / 30 mm (Pocket ≥ 50 %)
- Montážní vzdálenost nahoře/dole (pasivní): 30 mm / 30 mm (Pocket ≥ 50 %)
- Ochranný nátěr: Ano
- Třída hořlavosti podle UL 94 (pouzdro / svorky): V0
- Materiál krytu: plast
- Provedení krytu: Polykarbonát
- Výška: ≤ 5000 m> (2000 m, snižování výkonu)
- Klimatická třída: 3K3 (podle EN 60721)
- Max. úř. věst. Vlhkost vzduchu (provoz): ≤ 95 % (při 25 °C, žádné orosení)
- Šok: 18 ms, 30 g, podle směru místnosti (podle IEC 60068-2-27)
- Kód teploty: T4 (-25 ... 10 AŽ +70 ° > C | 60 °C, SNIŽOVÁNÍ: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- UL: UL
- SIQ: SIQ
- Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
- Emise šířené vedením: Emise šířené vedením
- Rušivé vyzařování: Rušení
- Výboj statické elektřiny: Výboj statické elektřiny
- Kontaktní výboj: 8 kV (zkušební stupeň 4)
- Vybíjení vzduchu: 15 kV (zkušební stupeň 4)
- Poznámka: Kritérium B.
- Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
- Síla zkušebního pole: 1000 a/m.
- Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
- Zatížení nárazem (Surge): Zatížení nárazem (Surge)
- Ovlivňování vedením: Ovlivňování vedením
- Vstup/výstup/signál: Nesymetrický
- Napětí: 1 kV (symetrické); 2,5 kV (asymetrické); 1 kV (symetrické)
- Magnetické pole s energetickou frekvencí: Magnetické pole s energeticky technickou frekvencí
- Poklesy napětí: Poklesy napětí
- Pokles napětí: 0 %
- Impulsní magnetické pole: Impulsní magnetické pole
- Asymetrické rušení šířené vedením: Asymetrické rušení šířené vedením
- Úroveň 1: 16,67 Hz 50 Hz 60 Hz 150 Hz 180 Hz (zkušební úroveň 3)
- Úroveň 2: 16,67 Hz 50 Hz 60 Hz (zkušební úroveň 2)
- Kmitací hřídel: Tlumí kmitací hřídel
- Kritéria: Kritéria
- Kritérium a: Běžné provozní chování v rámci definovaných mezí.
- Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
- Kritérium C: Dočasné zhoršení provozních podmínek, které je zařízení samo opraveno nebo lze obnovit použitím ovládacích prvků.
- Okolní teplota (typ testovaný startovacím zdrojem): -40 °C.
- DRÁŽNÍ ZAŘÍZENÍ: EN 50121-3-2; EN 50121-4; EN 50121 -5; IEC 62236-3-2; IEC 62236-4; IEC 62236-5
- AC provoz: AC provoz
- Napětí zemské sítě obvykle: 120 v AC; 230 v AC
- Typ napětí: DC
- Frekvenční rozsah (FN): 50 Hz... 60 Hz ±10 %; 16,7 Hz (podle EN 50163)
- Ochranné zapojení: Přepěťová ochrana | varistor
- Výbojový proud proti PE: < 0,25 mA (264 v AC, 60 Hz);< 0,22 mA
- DC provoz: Provoz DC
- Odchylka: < 0,5 % (statická regulace zatížení 10 %... 90 %);< 2 % (zatěžování dynamicky 10 % ... 90 %, (10 Hz);< 0,25 % (změna vstupního napětí ±10 %)
- VÝSTUPNÍ VÝKON 60 W; 75 W; 96 W.
- Crest Factor: typ. 1,8 (120 v AC); typ. 1,84 (230 V AC)
- Průřez vodiče AWG min. 26
- Průřez vodiče AWG max. 14
- Utahovací moment max. 0,6 Nm
- Výstup signálu: Výstup signálu
- PTrout: > PTrony (LED se rozsvítí žlutou > , výstupní výkon PThodinky, v závislosti na poloze otočného spínače)
- Uout: > 0,9 x USET (LED dioda je zelená);< 0,9 x USET (LED dioda je zelená)
- Směrnice o ochraně životního prostředí: Směrnice 2011/65/EU o nebezpečných látkách; směrnice o odpadních elektrických a elektronických zařízeních; směrnice o odpadních elektrických a elektronických zařízeních
- Norma - omezení harmonických síťových proudů: EN 61000-3-2
- Norma - nízké ochranné napětí: IEC 61010-1 (SELV); IEC 61010-2-201 (PELV)
- Norma - bezpečné oddělení: IEC 61558-2-16; IEC 61010-2-201
- Norma – bezpečnost pro měřicí, řídicí, regulační a laboratorní přístroje: IEC 61010-1; IEC 61010-2-201 (SELV)
- Norma - bezpečnost transformátorů: EN 61558-2-16
- Schválení UL: UL 121201 & CSA C22.2 No. 213-17 třída I, Division 2, Groups a, B, C, D T4 (Hazardous Location)
- EMV požadavky napájení: IEC 61850-3 (G, H); EN 61000-6-5 (spínací zařízení)
- Harmonické proudy: Harmonické kmitání
- Flip: Kontrolka
- Počet period: 0,5 / 1 / 5 / 50
- Tlumené klesání (Ring wave): Tlumené klesání (Ring wave)
- Signál (konfigurovatelný): Signál (konfigurovatelný)
- Flexibilní jednovodičový/svorkový vodič s dutinkou min.: 0,25 mm²
- Flexibilní jednovodičový/svorkový bod s dutinkou max.: 2,5 mm²
- Vestavná vzdálenost vpravo/vlevo (aktivní, pasivní): 0 mm / 0 mm ( ≤50 %)
- Montážní vzdálenost nahoře/dole (aktivní, pasivní): 30 mm / 30 mm ( ≤50 %)
- Provedení pouzdra: Polykarbonát
- UKEX: UKEX
- Emise: Emise rušení podle EN 61000-6-3 (obytné a komerční oblasti) a EN 61000-6-4 (průmyslové oblasti)
- Odolnost: Odolnost proti rušení podle EN 61000-6-1 (obytné prostory), EN 61000-6-2 (průmyslové prostředí) a EN 61000-6-5 (spínací zařízení), IEC/EN 61850-3 (napájení)
- Kategorie produktu
napájení
- Vstupní napětí (max.)
240 V/AC
250 V/DC
- Výstupní proud (max.)
2.5 A
- Výstupní proud (max.) - zaokrouhlený
2.5 A
- Vstupní napětí (min.)
100 V/AC
110 V/DC
- Rozm.
(d x š x v) 114 x 40 x 99 mm
- Výstupní napětí (max.)
24 V/DC
- Připojení
šroubovací
69 VA
IP20
- Třída bezpečnosti
II
- Provozní teplota (max.)
70 °C
- Teplota provozu (max.)
70 °C
- Pracovní teplota (min.)
60 °C
- Provozní teplota (min.)
-25 °C
- Provozní teplota
-25 °C AŽ 70 °C
- Šířka
40 mm
- V
99 mm
- Délka
114 mm
- Typ
QUINT4-SYS-PS/1AC/24DC/2.5/SC
- Hloubka
114 mm
- Montážní výška
99 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579791 Phoenix Contact 2904614 napájení 24 V/DC 2.5 A 69 VA
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579791 Phoenix Contact 2904614 napájení 24 V/DC 2.5 A 69 VA
Popis
Primárně taktovaný napájecí zdroj, Quint Power Power, šroubové připojení, montáž na DIN lištu, napájení zařízení přes konektor TBUS, ochranný nátěr, vstup: 1fázový, výstup: 24 v DC / 2,5 A.
