Phoenix Contact 1111664 napájení 24 V/DC 10 A 285 VA

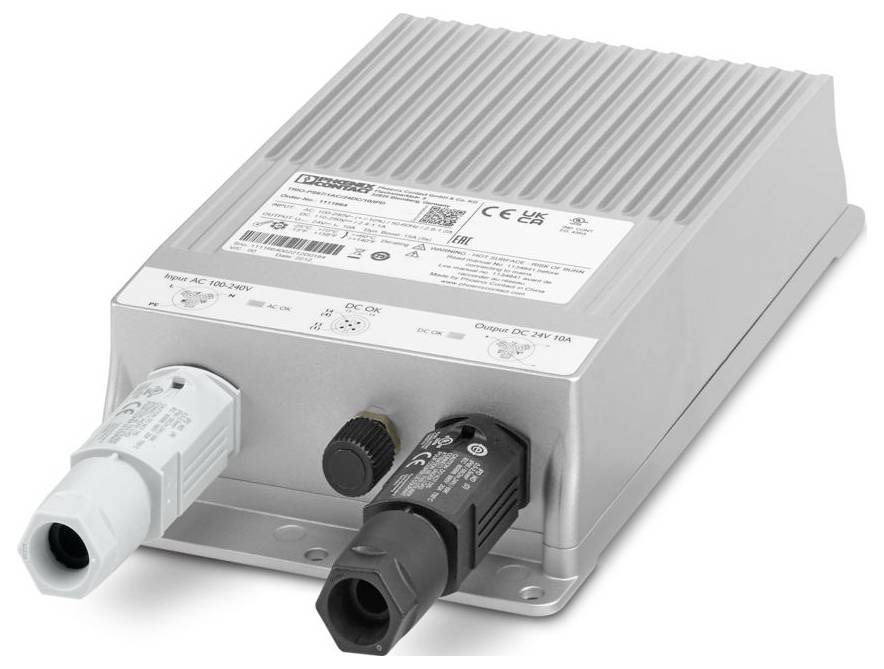

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 12. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 425,62 Kč / kus)

5 425,62 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Napájení

Výstup 24 V/DC / 10 A
Výkon (max.) 285 VA
Push-in připojení pružinovou svorkou, KONEKTOR

Technické parametry

Řada produktů: TRIO Power
Počet pinů: 5
Typ připojení: Kulatý konektor M12
Šířka: 136 mm
Výška: 292 mm
Hloubka: 53 mm
Barva: zelená
Okolní podmínky: Okolní podmínky
Ochrana: IP67
Teplota okolí (provoz): -25 °C ... 70 °C (SNIŽOVÁNÍ > 60 °C: 2,5 %/K)
Okolní teplota (skladování/transport): -40 °C... 85 °C
Normy/předpisy: EN 61000-6-3
Způsob montáže: Montáž na stěnu
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: Kategorie přepětí
Stupeň znečištění: 2 (IEC 61010-1)
Přípustná vlhkost vzduchu (provoz): ≤ 100 % (při 25 °C, žádné rosení)
Vibrace (provoz): < 15 Hz, amplituda ±2,5 mm (podle IEC 60068-2-6); 15 Hz... 150 Hz, 4g, 90 min.
Průřez kabelu flexibilní minimálně: 0,5 mm²
Flexibilní průřez vodiče: Max. 2,5 mm²
Průřez vodiče minimální: 0,5 mm²
Pevný průřez vodiče max. 2,5 mm²
Frekvenční rozsah 0,15 MHz... 80 MHz
Značení: UL/C-UL seznam UL 61010-2-201
Průměr: 5,6 mm
Třída ochrany: I
Frekvence: 50 Hz
Rozsah jmenovitého vstupního napětí: 110 v DC... 250 V DC
Rozsah vstupního napětí: 110 v DC... 250 V DC ±10 %
Dielektrická pevnost max.: ≤ 300 v /AC 15 s
Proudový náraz: ≤ 25 a (typicky)
Odolný proti nárazu pro spínací proud (I2t): < 0,5 A2S
Omezovač proudového nárazu: typ. 25 a (po 1 ms)
Doba přemostění při výpadku sítě: > 15 ms
ODBĚR PROUDU: 2,4 A (110 V DC); 1,1 A (250 V DC)
Jmenovitý příkon: 285 VA
Čas zapnutí: < 1 s.
Pojistka vstupu: 6,3 a (interní (ochrana zařízení)
Výběr vhodné pojistky pro ochranu vstupu: 6 a... 16 a (US/CAN: branch circuit protection / 20 a) (charakteristika B, C, D, k nebo srovnatelná)
Stupeň účinnosti: typ. 91 % (120 v AC); typ. 92 % (230 V AC)
JMENOVITÉ VÝSTUPNÍ NAPĚTÍ: 24 V DC ± 1 % (SELV)
Jmenovitý výstupní proud (IN): 10 A.
Dynamické Boost (IDYN.Boost): 15 a (5 s)
Odolnost proti zkratu: Ano
Prázdný: Ano
Odolnost proti zpětnému proudu: ≤ 35 v DC
Ochrana proti přepětí na výstupu (OVP): ≤ 30 v DC
Zbytkové vlnění: ≤ 10 mVss
Doba náběhu: ≤ 12 ms (UOUT (10 %...) (90 %)
Zapojení v sériovém zapojení: Ano
Ztrátový výkon při volnoběhu: Max. < 10 W < (120 v AC); 6 W (230 v AC)
Ztrátový výkon maximální jmenovité zatížení: < 22 W (120 v AC);< 17 W (230 v AC)
Možnost paralelního zapojení: Ano, pro redundanci a zvýšení výkonu
Ochrana (na sekundární straně): Elektronicky
Vstup: 2 kV (zkušební stupeň 4 - symetrický); 4 kV (zkušební stupeň 4 - nesymetrický)
Výstup: 1 kV (zkušební úroveň 3 - symetrický); 2 kV (zkušební úroveň 3 - nesymetrický)
Signál: 1 kV (stupeň nastavení 2 - nesymetrický)
Druhy signalizace: LED; bezpotenciálový kontakt signálu
Default: Uzavřen
Digitální: 30 v AC, 30 v DC, 100 mA
Počet fází: 1
Izolační napětí vstup/výstup: 3 kV AC (typová zkouška); 1,5 kV AC (kusová zkouška)
MTBF (IEC 61709, SN 29500): > 1200000 h (25 °C);> 700000 h (40 °C);> 300000 h (60 °C)
Rozměry výrobku: Rozměry výrobku
Montážní rozměr
Opatřen ochranným lakem: ne
Třída hořlavosti podle UL 94 (pouzdro / svorky): V0
Materiál skříňky: kov
Výška: ≤ 4000 m (> 2000 m, snižování: 10 % / 1000 m)
Klimatická třída: 4K26 (EN 60721-3-4)
Max. úř. věst. Vlhkost vzduchu (provoz): ≤ 100 % (při 25 °C, žádné orosení)
Šok: 18 ms, 30 g, podle směru místnosti (podle IEC 60068-2-27)
EN 61010-1: III (≤ 2000 m);II (≤ 4000 m)
Standardní označení: Druh ochrany díky krytu (kód IP)
Ochranné nízké napětí: Ochranné nízké napětí
UL: UL
Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
Nízkonapěťová směrnice: Shoda se směrnicí NSR 2014/35/EU
Emise šířené vedením: Emise šířené vedením
Rušivé vyzařování: Rušení
Výboj statické elektřiny: Výboj statické elektřiny
Kontaktní výboj: 6 kV (zkušební stupeň 3)
Poznámka: Kritérium A.
Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
Síla zkušebního pole: 10 v/m (zkušební nastavení 3)
Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
Zatížení nárazem (Surge): Zatížení nárazem (Surge)
Ovlivňování vedením: Ovlivňování vedením
Napětí: 230 V/AC
Poklesy napětí: Poklesy napětí
Pokles napětí: 0 %
Kritéria: Kritéria
Kritérium a: Běžné provozní chování v rámci definovaných mezí.
Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
Kritérium C: Dočasné zhoršení provozních podmínek, které je zařízení samo opraveno nebo lze obnovit použitím ovládacích prvků.
Okolní teplota (typ testovaný startovacím zdrojem): -40 °C.
AC provoz: AC provoz
Tvar sítě: Hvězdná síť (TN, TT, IT (PE))
Napětí zemské sítě obvykle: 120 v AC; 230 v AC
Typ napětí: DC
Frekvenční rozsah AC: 50 Hz... 60 Hz ±10 %
Frekvenční rozsah (FN): 50 Hz... 60 Hz ±10 %
Ochranné zapojení: Přepěťová ochrana | varistor
Účiník (cos phi): > 93
Výbojový proud proti PE: < 3,5 mA
DC provoz: Provoz DC
Snižování: > 60 °C... 70 °C (2,5 %/K)
Odchylka: < 1 % (statická změna zatížení 10 %... 90 %);< 3 % (zatěžování dynamicky 10 %... 90< %, 10 Hz); 0,1 % (změna vstupního napětí ±10 %)
Výstupní výkon 240 W; 360 W.
Průřez vodiče AWG max. 14
Montážní vzdálenost doprava/doleva: 10 mm / 10 mm
Montážní vzdálenost nahoře/dole: 0 mm / 102 mm
Harmonické proudy: Harmonické kmitání
Počet období: 1 období
Flexibilní jednovodičový/svorkový vodič s dutinkou min.: 0,5 mm²
Flexibilní jednovodičový/svorkový bod s dutinkou max.: 2,5 mm²
Provedení pouzdra: Hliník (AlMg3)
Emise rušení: Emise rušení
Odolnost: Odolnost proti rušení podle EN 61000-6-1 (v obytném prostoru), EN 61000-6-2 (průmyslové oblasti)
Vypínací napětí: < 95 v DC
Signál: DC OK: Signál: DC OK
Spínací napětí maximálně: 30 v AC/DC
Trvalý zátěžový proud: 100 mA
Výstup signálu: LED ukazatel stavu: Výstup signálu: LED ukazatel stavu
Označení signalizace: DC OK
Indikace stavu nabití LED
Vstup/výstup: Nesymetrický
Rádiové rušivé napětí podle EN 55011: EN 55011 (EN 55022), třída B, průmyslové a bytové použití
Rádiové záření podle EN 55011: EN 55011 (EN 55022), třída B, průmyslové a bytové využití
Elektrická bezpečnost: Elektrická bezpečnost
Bezpečné oddělení: Bezpečné oddělení
Zapínací napětí: ≥ 95 v DC
Signálové relé 13/14: Signálové relé 13/14
KÓDOVÁNÍ: A
Typ zajištění: M12
AC OK: ACIN > 0,55 X ACN (ACN = 90 V AC)
DC OK: UOUT > 0,9 X UN (UN = 24 V DC)
Vyvrtaný otvor
Napájecí zdroje pro nízké napětí s výstupem stejnosměrného proudu: Napájecí zdroje pro nízké napětí s výstupem stejnosměrného proudu
Bezpečnostní předpisy pro elektrické měřicí, řídicí, regulační a laboratorní přístroje: Bezpečnostní požadavky pro elektrické měřicí, řídicí, regulační a laboratorní přístroje
Mezní hodnoty harmonických proudů: Mezní hodnoty harmonických harmonických proudů
Typy ochrany (IP kód): Druhy ochrany díky krytu (IP kód)
Barevné kódování: Černá

Kategorie produktu: napájení

Vstupní napětí (max.): 240 V/AC
250 V/DC

Výstupní proud (max.): 10 A

Výstupní proud (max.) - zaokrouhlený: 10 A

Vstupní napětí (min.): 100 V/AC
110 V/DC

Rozm.: (d x š x v) 53 x 136 x 292 mm

Výstupní napětí (max.): 24 V/DC

Připojení: Push-in připojení pružinovou svorkou
KONEKTOR

: 285 VA

: IP67

Třída bezpečnosti: I

Provozní teplota (max.): 70 °C

Teplota provozu (max.): 70 °C

Pracovní teplota (min.): 60 °C

Provozní teplota (min.): -25 °C

Provozní teplota: -25 °C AŽ 70 °C

Šířka: 136 mm

V: 292 mm

Délka: 53 mm

Typ: TRIO-PS67/1AC/24DC/10/IPD

Hloubka: 53 mm

Montážní výška: 292 mm

UKCA: Ano
