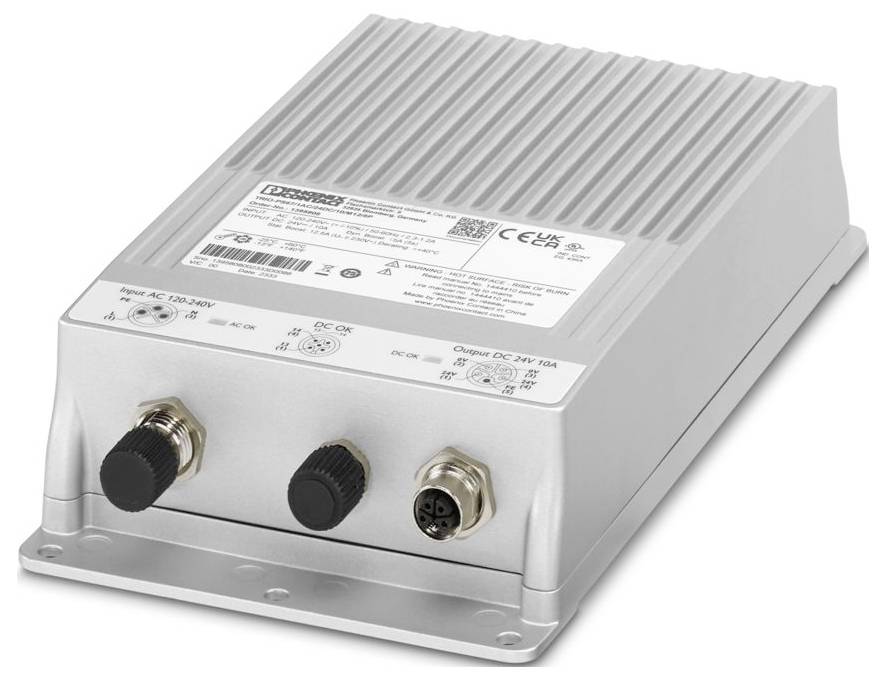

Ilustrační obrázek
Phoenix Contact 1395808 napájení 24 V/DC 10 A 285 VA
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Celková cena (7 079,00 Kč / kus)
7 079,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Napájení
- Výstup 24 V/DC / 10 A
- Výkon (max.) 285 VA
- KONEKTOR
Technické parametry
- Řada produktů: TRIO Power
- Počet pinů: 5
- Typ připojení: Kulatý konektor M12
- Šířka: 136 mm
- Výška: 240 mm
- Hloubka: 53 mm
- Barva: zelená
- Okolní podmínky: Okolní podmínky
- Ochrana: IP67
- Teplota okolí (provoz): -25 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: EN 61000-6-3
- Způsob montáže: Montáž na stěnu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: Kategorie přepětí
- Stupeň znečištění: 3
- Přípustná vlhkost vzduchu (provoz): ≤ 100 % (při 25 °C, žádné rosení)
- Vibrace (provoz): < 15 Hz, amplituda ±2,5 mm (podle IEC 60068-2-6); 15 Hz... 150 Hz, 4g, 90 min.
- Frekvenční rozsah 0,15 MHz... 80 MHz
- Značení: UL/C-UL seznam UL 61010-2-201
- Průměr: 5,6 mm
- Třída ochrany: I
- Frekvence: 50 Hz
- Rozsah jmenovitého vstupního napětí: 132 v DC... 250 V DC
- Rozsah vstupního napětí: 120 v AC... 240 V AC ± 10 %
- Dielektrická pevnost max.: ≤ 300 v /AC 15 s
- Proudový náraz: ≤ 25 a (typicky)
- Odolný proti nárazu pro spínací proud (I2t): < 0,5 A2S
- Omezovač proudového nárazu: typ. 25 a (po 1 ms)
- Doba přemostění při výpadku sítě: > 17 ms
- ODBĚR PROUDU: 2,1 A (132 V DC); 1,1 A (250 V DC)
- Jmenovitý příkon: 285 VA
- Čas zapnutí: < 1 s.
- Pojistka vstupu: 6,3 a (interní (ochrana zařízení)
- Výběr vhodné pojistky pro ochranu vstupu: 6 a... 16 a (US/CAN: branch circuit protection / 20 a) (charakteristika B, C, D, k nebo srovnatelná)
- Stupeň účinnosti: typ. 91 % (120 v AC); typ. 92 % (230 V AC)
- JMENOVITÉ VÝSTUPNÍ NAPĚTÍ: 24 V DC ± 1 % (PELV)
- Jmenovitý výstupní proud (IN): 10 A.
- Statický Boost (ISTAT.Boost): 12,5 a (UN adaptér 230 v AC / 220 v DC)
- Dynamické Boost (IDYN.Boost): 15 a (5 s)
- Odolnost proti zkratu: Ano
- Odolnost proti zpětnému proudu: ≤ 35 v DC
- Ochrana proti přepětí na výstupu (OVP): ≤ 30 v DC
- Zbytkové vlnění: ≤ 10 mVss
- Doba náběhu: ≤ 12 ms (UOUT (10 %...) (90 %)
- Zapojení v sériovém zapojení: Ano
- Ztrátový výkon při volnoběhu: Max. < 2 W < (120 v AC); 2 W (230 v AC)
- Ztrátový výkon maximální jmenovité zatížení: < 25 W (120 v AC);< 21 W (230 v AC)
- Možnost paralelního zapojení: Ano, pro redundanci a zvýšení výkonu
- Ochrana (na sekundární straně): Elektronicky
- Vstup: 2 kV (zkušební stupeň 4 - symetrický); 4 kV (zkušební stupeň 4 - nesymetrický)
- Výstup: 1 kV (zkušební úroveň 3 - symetrický); 2 kV (zkušební úroveň 3 - nesymetrický)
- Signál: 1 kV (stupeň nastavení 2 - nesymetrický)
- Druhy signalizace: LED; bezpotenciálový kontakt signálu
- Default: Uzavřen
- Digitální: 30 v AC, 30 v DC, 100 mA
- Počet fází: 1
- Izolační napětí vstup/výstup: 3 kV AC (typová zkouška); 1,5 kV AC (kusová zkouška)
- MTBF (IEC 61709, SN 29500): > 850000 h (25 °C);> 460000 h (40 °C);> 190000 h (60 °C)
- Rozměry výrobku: Rozměry výrobku
- Montážní rozměr
- Opatřen ochranným lakem: ne
- Třída hořlavosti podle UL 94 (pouzdro / svorky): V0
- Materiál skříňky: kov
- Výška: ≤ 4000 m (> 2000 m, snižování: 10 % / 1000 m)
- Klimatická třída: 4K26 (EN 60721-3-4)
- Max. úř. věst. Vlhkost vzduchu (provoz): ≤ 100 % (při 25 °C, žádné orosení)
- Šok: 18 ms, 30 g, podle směru místnosti (podle IEC 60068-2-27)
- EN 61010-1: III (≤ 2000 m);II (≤ 4000 m)
- Standardní označení: Druh ochrany díky krytu (kód IP)
- Ochranné nízké napětí: Ochranné nízké napětí
- UL: UL
- Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
- Nízkonapěťová směrnice: Shoda se směrnicí NSR 2014/35/EU
- Emise šířené vedením: Emise šířené vedením
- Rušivé vyzařování: Rušení
- Výboj statické elektřiny: Výboj statické elektřiny
- Kontaktní výboj: 6 kV (zkušební stupeň 3)
- Poznámka: Kritérium A.
- Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
- Síla zkušebního pole: 10 v/m (zkušební nastavení 3)
- Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
- Zatížení nárazem (Surge): Zatížení nárazem (Surge)
- Ovlivňování vedením: Ovlivňování vedením
- Napětí: 230 V/AC
- Poklesy napětí: Poklesy napětí
- Pokles napětí: 0 %
- Kritéria: Kritéria
- Kritérium a: Běžné provozní chování v rámci definovaných mezí.
- Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
- Kritérium C: Dočasné zhoršení provozních podmínek, které je zařízení samo opraveno nebo lze obnovit použitím ovládacích prvků.
- Okolní teplota (typ testovaný startovacím zdrojem): -40 °C.
- AC provoz: AC provoz
- Tvar sítě: Hvězdná síť (TN, TT, IT (PE))
- Napětí zemské sítě obvykle: 120 v AC; 230 v AC
- Typ napětí: DC
- Frekvenční rozsah AC: 50 Hz... 60 Hz ±10 %
- Frekvenční rozsah (FN): 50 Hz... 60 Hz ±10 %
- Ochranné zapojení: Přepěťová ochrana | varistor
- Účiník (cos phi): > 93
- Výbojový proud proti PE: < 3,5 mA
- DC provoz: Provoz DC
- Snižování: > 40 °C... 50 °C (1 % / K)
- Odchylka: < 1 % (statická změna zatížení 10 %... 90 %);< 3 % (zatěžování dynamicky 10 %... 90< %, 10 Hz); 0,1 % (změna vstupního napětí ±10 %)
- Výstupní výkon 240 W; 300 W; 360 W (5 s)
- Montážní vzdálenost doprava/doleva: 10 mm / 10 mm
- Montážní vzdálenost nahoře/dole: 0 mm / 100 mm
- Harmonické proudy: Harmonické kmitání
- Počet období: 1 období
- Provedení pouzdra: Hliník (AlMg3)
- Emise rušení: Emise rušení
- Odolnost: Odolnost proti rušení podle EN 61000-6-1 (v obytném prostoru), EN 61000-6-2 (průmyslové oblasti)
- Vypínací napětí: < 95 v DC
- Výstup signálu: LED ukazatel stavu: Výstup signálu: LED ukazatel stavu
- Označení signalizace: DC OK
- Indikace stavu nabití LED
- Vstup/výstup: Nesymetrický
- Rádiové rušivé napětí podle EN 55011: EN 55011 (EN 55022), třída B, průmyslové a bytové použití
- Rádiové záření podle EN 55011: EN 55011 (EN 55022), třída B, průmyslové a bytové využití
- Elektrická bezpečnost: Elektrická bezpečnost
- Bezpečné oddělení: Bezpečné oddělení
- Zapínací napětí: ≥ 95 v DC
- Technologie Derating statický BOOST: > 40 °C 50 °C 1 %/K> 50 ... 60 °C 0,22 %/k (un – 230 v AC / 220 v DC, PSTAT.Boost = PN x 1,25)
- Signálové relé 13/14: Signálové relé 13/14
- KÓDOVÁNÍ: A
- Typ zajištění: M12
- AC OK: ACIN > 0,45 X ACN (ACN = 108 V AC)
- DC OK: UOUT > 0,9 X UN (UN = 24 V DC)
- Vyvrtaný otvor
- Napájecí zdroje pro nízké napětí s výstupem stejnosměrného proudu: Napájecí zdroje pro nízké napětí s výstupem stejnosměrného proudu
- Bezpečnostní předpisy pro elektrické měřicí, řídicí, regulační a laboratorní přístroje: Bezpečnostní požadavky pro elektrické měřicí, řídicí, regulační a laboratorní přístroje
- Mezní hodnoty harmonických proudů: Mezní hodnoty harmonických harmonických proudů
- Typy ochrany (IP kód): Druhy ochrany díky krytu (IP kód)
- Kategorie produktu
napájení
- Vstupní napětí (max.)
240 V/AC
250 V/DC
- Výstupní proud (max.)
10 A
- Výstupní proud (max.) - zaokrouhlený
10 A
- Vstupní napětí (min.)
120 V/AC
132 V/DC
- Rozm.
(d x š x v) 53 x 136 x 240 mm
- Výstupní napětí (max.)
24 V/DC
- Připojení
KONEKTOR
285 VA
IP67
- Třída bezpečnosti
I
- Provozní teplota (max.)
60 °C
- Provozní teplota (min.)
-25 °C
- Provozní teplota
-25 °C - 60 °C
- Šířka
136 mm
- V
240 mm
- Délka
53 mm
- Typ
TRIO-PS67/1AC/24DC/10/M12/5P
- Hloubka
53 mm
- Montážní výška
240 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3588083 Phoenix Contact 1395808 napájení 24 V/DC 10 A 285 VA
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3588083 Phoenix Contact 1395808 napájení 24 V/DC 10 A 285 VA
Popis
Napájecí zdroj TRIO Power v pouzdru litém pod tlakem IP67, kulatý konektor M12, vstup: 1fázový, 5-pólový výstup: 24 v DC / 10 a, statický Boost: Až 12,5 a (trvale)
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
