Ilustrační obrázek

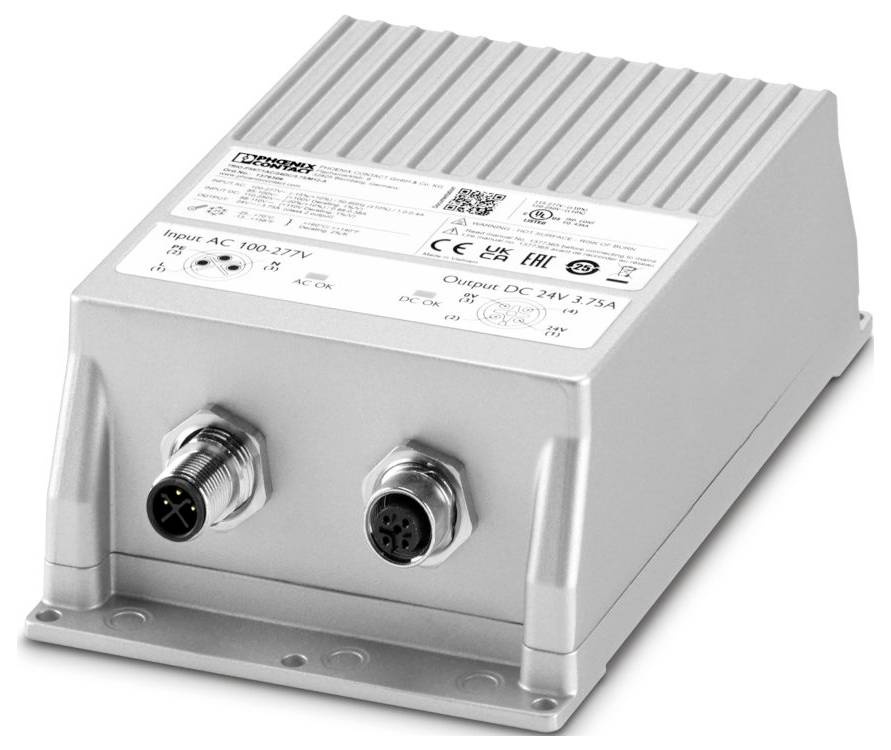

Phoenix Contact 1376306 napájení 24 V/DC 3.75 A
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Celková cena (4 505,00 Kč / kus)
4 505,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Napájení
- Výstup 24 V/DC / 3.75 A
- KONEKTOR
Technické parametry
- Řada produktů: TRIO Power
- Počet pólů: 4
- Typ připojení: Kulatý konektor M12
- Šířka: 100 mm
- Výška: 164 mm
- Hloubka: 53 mm
- Barva: zelená
- Okolní podmínky: Okolní podmínky
- Ochrana: IP67
- Teplota okolí (provoz): -25 °C ... 70 °C (SNIŽOVÁNÍ > 60 °C: 2 %/K)
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: EN 61000-6-3
- Způsob montáže: Montáž na stěnu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: Kategorie přepětí
- Stupeň znečištění: 2 (IEC 61010-1)
- Přípustná vlhkost vzduchu (provoz): ≤ 100 % (při 25 °C, žádné rosení)
- Vibrace (provoz): 10 Hz 59,6 Hz, amplituda ±0,35 mm (podle IEC 60068-2-6); 59,6 Hz ... 150 Hz, 5 g, 20 cyklů
- Frekvenční rozsah 0,15 MHz... 80 MHz
- Značení: UL/C-UL seznam UL 61010-2-201
- Průměr: 4,2 mm
- Třída ochrany: I
- Frekvence: 50 Hz
- Rozsah jmenovitého vstupního napětí: 110 v DC... 250 V DC
- Rozsah vstupního napětí: 110 v DC... 250 V DC - 20 % ... 10 AŽ +10 %; 120 V DC... 250 V DC ±10 % (UL)
- Náraz spínacího proudu: ≤ 35 a (typicky, 277 v AC); 17 a (typicky, 120 v AC)
- Odolný proti nárazu pro spínací proud (I2t): < 0,45 A2S
- Doba přemostění při výpadku sítě: > 25 ms (120 v AC);> 25 ms (230 v AC)
- ODBĚR PROUDU: 0,88 A (110 V DC); 0,38 A (250 V DC)
- Čas zapnutí: < 0,2 s.
- Pojistka vstupu: 4 a (interní (ochrana zařízení)
- Výběr vhodné pojistky pro ochranu vstupu: 6 a... 16 a (US/CAN: branch circuit protection / 20 a) (charakteristika B, C, D, k nebo srovnatelná)
- Stupeň účinnosti: typ. 93 % (120 v AC); typ. 94 % (230 V AC)
- JMENOVITÉ VÝSTUPNÍ NAPĚTÍ: 24 V DC ± 2 % (SELV)
- Jmenovitý výstupní proud (IN): 3,75 a (NEC třída 2 výstup)
- Odolnost proti zkratu: Ano
- Prázdný: Ano
- Odolnost proti zpětnému proudu: ≤ 35 v DC
- Ochrana proti přepětí na výstupu (OVP): ≤ 35 v DC
- Zbytkové vlnění: ≤ 10 mVss
- Doba náběhu: typ. 100 ms (UOUT (10 % ... (90 %)
- Zapojení v sériovém zapojení: Ano, ke zvýšení napětí
- Ztrátový výkon při volnoběhu: Max. < 0,25 W < (120 v AC); 0,28 W (230 v AC)
- Ztrátový výkon maximální jmenovité zatížení: < 7,4 W (120 v AC);< 6 W (230 v AC)
- Možnost paralelního zapojení: Ano, pro zvýšení výkonu a redundanci s diodou
- Ochrana (na sekundární straně): Elektronicky
- Vstup: 2 kV (zkušební stupeň 4 - symetrický); 4 kV (zkušební stupeň 4 - nesymetrický)
- Výstup: 1 kV (zkušební úroveň 3 - symetrický); 2 kV (zkušební úroveň 3 - nesymetrický)
- Druhy signalizace: LED
- Počet fází: 1
- Izolační napětí vstup/výstup: 4 kV AC (typová zkouška); 3 kV AC (kusová zkouška)
- MTBF (IEC 61709, SN 29500): > 1475000 h (25 °C);> 1000000 h (40 °C);> 500000 h (60 °C)
- Rozměry výrobku: Rozměry výrobku
- Montážní rozměr
- Opatřen ochranným lakem: ne
- Třída hořlavosti podle UL 94 (pouzdro / svorky): V0
- Materiál skříňky: kov
- Výška: ≤ 4000 m (> 2000 m, snižování: 10 % / 1000 m)
- Klimatická třída: 4K26 (EN 60721-3-4)
- Max. úř. věst. Vlhkost vzduchu (provoz): ≤ 100 % (při 25 °C, žádné orosení)
- Šok: 18 ms, 30 g, podle směru místnosti (podle IEC 60068-2-27)
- EN 61010-1: II (≤ 4000 m)
- EN 62477-1: III (≤ 2000 m)
- Standardní označení: Variace sítě/podpětí
- Ochranné nízké napětí: Ochranné nízké napětí
- UL: UL
- Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
- Nízkonapěťová směrnice: Shoda se směrnicí NSR 2014/35/EU
- Emise šířené vedením: Emise šířené vedením
- Rušivé vyzařování: Rušení
- Výboj statické elektřiny: Výboj statické elektřiny
- Kontaktní výboj: 6 kV (zkušební stupeň 3)
- Poznámka: Kritérium B.
- Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
- Síla zkušebního pole: 10 v/m (zkušební nastavení 3)
- Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
- Zatížení nárazem (Surge): Zatížení nárazem (Surge)
- Ovlivňování vedením: Ovlivňování vedením
- Napětí: 230 V/AC
- Poklesy napětí: Poklesy napětí
- Pokles napětí: 0 %
- Kritéria: Kritéria
- Kritérium a: Běžné provozní chování v rámci definovaných mezí.
- Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
- Kritérium C: Dočasné zhoršení provozních podmínek, které je zařízení samo opraveno nebo lze obnovit použitím ovládacích prvků.
- AC provoz: AC provoz
- Tvar sítě: Hvězdná síť (TN, TT, IT (PE))
- Napětí zemské sítě obvykle: 120 v AC; 230 v AC
- Typ napětí: DC
- Frekvenční rozsah AC: 50 Hz... 60 Hz ±10 %
- Frekvenční rozsah (FN): 50 Hz... 60 Hz ±10 %
- Ochranné zapojení: Přepěťová ochrana | varistor
- Účiník (cos phi): > 0,92
- Výbojový proud proti PE: < 0,5 mA
- DC provoz: Provoz DC
- Snižování: > 60 °C... 70 °C (2,0 %/K)
- Odchylka: < 1 % (statická změna zatížení 10 %... 90 %);< 3 % (zatěžování dynamicky 10 %... 90< %, 10 Hz); 0,1 % (změna vstupního napětí ±10 %)
- Výstupní výkon: 90 W
- Montážní vzdálenost doprava/doleva: 20 mm / 20 mm
- Montážní vzdálenost nahoře/dole 50 mm / 100 mm
- Harmonické proudy: Harmonické kmitání
- Počet období: 1 období
- Provedení pouzdra: Hliník (AlMg3)
- Emise rušení: Emise rušení
- Odolnost: Odolnost proti rušení podle EN 61000-6-1 (v obytném prostoru), EN 61000-6-2 (průmyslové oblasti)
- Vypínací napětí: < 70 v DC
- Signál: DC OK: Signál: DC OK
- Trvalý zátěžový proud: 100 mA
- Výstup signálu: LED ukazatel stavu: Výstup signálu: LED ukazatel stavu
- Označení signalizace: DC OK
- Indikace stavu nabití LED
- Vstup/výstup: Nesymetrický
- Rádiové rušivé napětí podle EN 55011: EN 55011 (EN 55022), třída B, průmyslové a bytové použití
- Rádiové záření podle EN 55011: EN 55011 (EN 55022), třída B, průmyslové a bytové využití
- Elektrická bezpečnost: Elektrická bezpečnost
- Variace napětí/podpětí: Variace napětí/podpětí
- Zapínací napětí: ≥ 75 v DC
- KÓDOVÁNÍ: A
- Typ zajištění: Šroubová pojistka M12
- AC OK: ACIN > 0,76 X ACN (ACN = 100 V AC)
- DC OK: UOUT > 0,9 X UN (UN = 24 V DC)
- Vyvrtaný otvor
- Napájecí zdroje pro nízké napětí s výstupem stejnosměrného proudu: Napájecí zdroje pro nízké napětí s výstupem stejnosměrného proudu
- Bezpečnostní předpisy pro elektrické měřicí, řídicí, regulační a laboratorní přístroje: Bezpečnostní požadavky pro elektrické měřicí, řídicí, regulační a laboratorní přístroje
- Mezní hodnoty harmonických proudů: Mezní hodnoty harmonických harmonických proudů
- Typy ochrany (IP kód): Druhy ochrany díky krytu (IP kód)
- Jmenovité zatížení spínacích špiček: < 100 mV
- Kategorie produktu
napájení
- Vstupní napětí (max.)
277 V/AC
250 V/DC
- Výstupní proud (max.)
3.75 A
- Výstupní proud (max.) - zaokrouhlený
3.75 A
- Vstupní napětí (min.)
100 V/AC
110 V/DC
- Rozm.
(d x š x v) 53 x 100 x 164 mm
- Výstupní napětí (max.)
24 V/DC
- Připojení
KONEKTOR
IP67
- Třída bezpečnosti
I
- Provozní teplota (max.)
70 °C
- Teplota provozu (max.)
70 °C
- Pracovní teplota (min.)
60 °C
- Provozní teplota (min.)
-25 °C
- Provozní teplota
-25 °C AŽ 70 °C
- Šířka
100 mm
- V
164 mm
- Délka
53 mm
- Typ
TRIO-PS67/1AC/24DC/3.75/M12-A
- Hloubka
53 mm
- Montážní výška
160 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3588067 Phoenix Contact 1376306 napájení 24 V/DC 3.75 A
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3588067 Phoenix Contact 1376306 napájení 24 V/DC 3.75 A
Popis
Primárně taktovaný napájecí zdroj TRIO Power, kulatý konektor M12, montáž na stěnu, vstup: 1fázový, výstup: 24 v DC / 3,75 a
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
